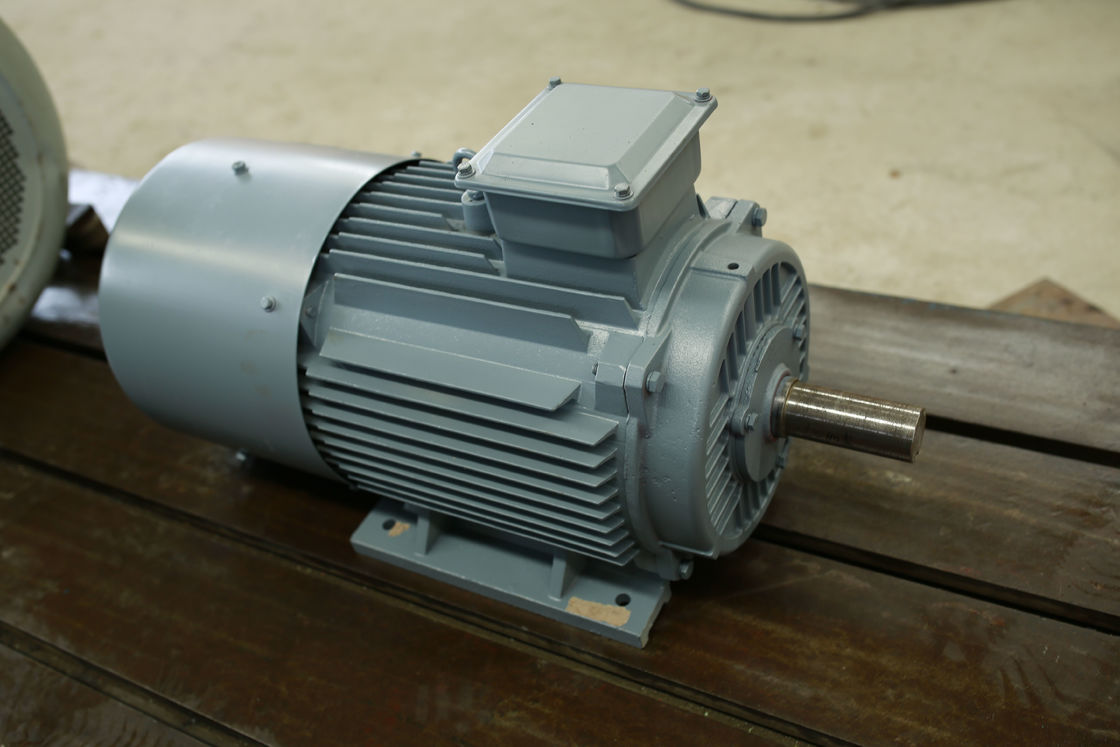

ژنراتور مگنت دائمی شار شعاعی AC 5Kw برای نیروی باد

ژنراتور مگنت دائمی برق بادی شار شعاعی AC روی شبکه

طراحی محصول

پارامتر فنی

تصاویر تفصیلی

مولد آهنربای دائم چیست؟

ژنراتور آهنربای دائم (PMG) یک ژنراتور الکتریکی است که از آهنرباهای دائمی برای ایجاد میدان مغناطیسی استفاده می کند.میدان مغناطیسی برای القای ولتاژ در سیم پیچی که به ژنراتور متصل است استفاده می شود.سپس از این ولتاژ برای تامین انرژی دستگاه های الکتریکی یا ذخیره انرژی در باتری ها استفاده می شود.

ساختار

طراحی PMG نسبتا ساده است.از یک روتور، استاتور و آهنرباهای دائمی تشکیل شده است.روتور یک محور چرخان است که حاوی آهنرباهای دائمی است.استاتور جزء ثابتی است که روتور را احاطه کرده و شامل سیم پیچ هایی است.هنگامی که روتور می چرخد، میدان مغناطیسی ایجاد شده توسط آهنرباهای دائمی از سیم پیچ های سیم در استاتور عبور می کند و ولتاژ ایجاد می کند.

اصل کار

ژنراتور آهنربای دائمی از اصل القای الکترومغناطیسی استفاده می کند به این صورت که سیم خط میدان مغناطیسی را برای القای پتانسیل الکتریکی قطع می کند و انرژی مکانیکی محرک اصلی را به انرژی الکتریکی خروجی تبدیل می کند.از دو بخش استاتور و روتور تشکیل شده است.استاتور آرمیچری است که الکتریسیته تولید می کند و روتور قطب مغناطیسی است.استاتور از یک هسته آهنی آرمیچر، سیم پیچ سه فاز با تخلیه یکنواخت، پایه ماشین و پوشش انتهایی تشکیل شده است.

روتور معمولاً از نوع قطب پنهان است که از سیم پیچ تحریک، هسته و شفت آهنی، حلقه محافظ، حلقه مرکزی و غیره تشکیل شده است.

سیم پیچ تحریک روتور با جریان DC تغذیه می شود تا یک میدان مغناطیسی نزدیک به توزیع سینوسی ایجاد کند (که میدان مغناطیسی روتور نامیده می شود) و شار تحریک موثر آن با سیم پیچ آرمیچر ثابت تلاقی می کند.هنگامی که روتور می چرخد، میدان مغناطیسی روتور همراه با آن می چرخد.هر بار که یک چرخش ایجاد می شود، خطوط مغناطیسی نیرو هر سیم پیچ فاز استاتور را به ترتیب قطع می کنند و یک پتانسیل AC سه فاز در سیم پیچ استاتور سه فاز القا می شود.

هنگامی که ژنراتور pm با یک بار متقارن کار می کند، جریان آرمیچر سه فاز سنتز می شود تا یک میدان مغناطیسی دوار با سرعت سنکرون ایجاد کند.میدان های استاتور و روتور برای تولید گشتاور ترمز با هم تعامل دارند.گشتاور مکانیکی ورودی از توربین بر گشتاور ترمز غلبه کرده و کار می کند.

امکانات

① ژنراتور دارای قطب های زیادی است که فرکانس و کارایی را بهبود می بخشد و در هزینه یکسو کننده ها و اینورترها صرفه جویی می کند.

② تجزیه و تحلیل المان محدود هنگام طراحی ژنراتور، ساختار فشرده استفاده می شود.گشتاور راه اندازی کم، مشکل راه اندازی باد کوچک را حل می کند و استفاده از انرژی باد را بهبود می بخشد.

③ افزایش دهنده دنده را کنار بگذارید، قابلیت اطمینان و کارایی ژنراتور را بهبود بخشید و میزان نگهداری را کاهش دهید.

④ عایق کلاس H، اشباع فشار خلاء.

⑤ ساختارهای زیادی مانند محور عمودی، محور افقی، روتور داخلی، روتور خارجی و نوع صفحه داشته باشد.

⑥ روتورهای قوی، ژنراتور می تواند به سرعت بالایی دست یابد.

⑦ اندازه کوچک، سبک وزن، چگالی انرژی بالا، مناسب برای موقعیت های خاص.

⑧ راندمان اجرا در کل محدوده سرعت، راندمان بالا.

⑨ از بلبرینگ های حاوی روغن با سرعت بالا، بدون تعمیر و نگهداری و قابلیت اطمینان بالا استفاده کنید.
