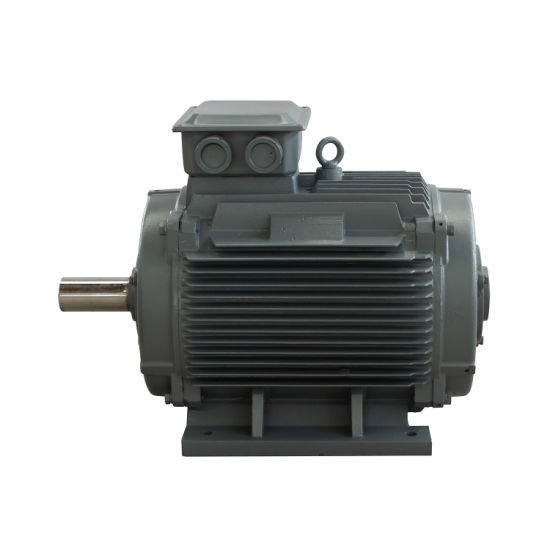

ژنراتور 200 کیلووات توربین بادی کوچک 250 دور در دقیقه ژنراتور شفت آهنربای دائمی سبک وزن

مولد آهنربای دائمی کوچک و سبک وزن

طراحی محصول

پارامتر فنی

تصاویر تفصیلی

مولد آهنربای دائم چیست؟

مولد آهنربای دائم دستگاهی است که انرژی مکانیکی را به انرژی الکتریکی تبدیل می کند.در این دستگاه سیم پیچ های روتور با آهنرباهای دائمی جایگزین شده است.ژنراتورهای آهنربای دائم بیشتر در کاربردهای صنعتی مانند توربین ها و موتورها برای تولید انرژی الکتریکی تجاری استفاده می شوند، دینام آهنربای دائم منبع جایگزین انرژی است و دارای مزایای متعددی است که آن را به دستگاهی عالی برای انواع کاربردهای مسکونی، تجاری و صنعتی تبدیل می کند. .

ساختار

ژنراتور آهنربای دائمی عمدتاً از روتور، پوشش انتهایی و استاتور تشکیل شده است.ساختار استاتور بسیار شبیه به یک دینام معمولی است.بزرگترین تفاوت بین ساختار روتور و دینام این است که با کیفیت بالا وجود دارد با توجه به موقعیت آهنربای دائمی روی روتور، ژنراتور آهنربای دائم معمولاً به ساختار روتور سطحی و ساختار روتور داخلی تقسیم می شود. .

اصل کار

ژنراتور آهنربای دائمی از اصل القای الکترومغناطیسی استفاده می کند به این صورت که سیم خط میدان مغناطیسی را برای القای پتانسیل الکتریکی قطع می کند و انرژی مکانیکی محرک اصلی را به انرژی الکتریکی خروجی تبدیل می کند.از دو بخش استاتور و روتور تشکیل شده است.استاتور آرمیچری است که الکتریسیته تولید می کند و روتور قطب مغناطیسی است.استاتور از یک هسته آهنی آرمیچر، سیم پیچ سه فاز با تخلیه یکنواخت، پایه ماشین و پوشش انتهایی تشکیل شده است.

روتور معمولاً از نوع قطب پنهان است که از سیم پیچ تحریک، هسته و شفت آهنی، حلقه محافظ، حلقه مرکزی و غیره تشکیل شده است.

سیم پیچ تحریک روتور با جریان DC تغذیه می شود تا یک میدان مغناطیسی نزدیک به توزیع سینوسی ایجاد کند (که میدان مغناطیسی روتور نامیده می شود) و شار تحریک موثر آن با سیم پیچ آرمیچر ثابت تلاقی می کند.هنگامی که روتور می چرخد، میدان مغناطیسی روتور همراه با آن می چرخد.هر بار که یک چرخش ایجاد می شود، خطوط مغناطیسی نیرو هر سیم پیچ فاز استاتور را به ترتیب قطع می کنند و یک پتانسیل AC سه فاز در سیم پیچ استاتور سه فاز القا می شود.

هنگامی که ژنراتور pm با یک بار متقارن کار می کند، جریان آرمیچر سه فاز سنتز می شود تا یک میدان مغناطیسی دوار با سرعت سنکرون ایجاد کند.میدان های استاتور و روتور برای تولید گشتاور ترمز با هم تعامل دارند.گشتاور مکانیکی ورودی از توربین بر گشتاور ترمز غلبه کرده و کار می کند.

طبقه بندی ژنراتور آهنربای دائم:

ژنراتورهای آهنربای دائمی (PMG) را می توان بر اساس فاکتورهای مختلفی از جمله نوع آهنربا، کاربرد، تعداد فازها و درجه توان طبقه بندی کرد.در اینجا چند طبقه بندی متداول از ژنراتورهای آهنربای دائم وجود دارد:

بر اساس نوع آهنربا: الف.آهنربا فریت PMG: این ژنراتورها از آهنرباهای فریت استفاده می کنند که قیمت کمتری دارند و قدرت مغناطیسی کمتری نسبت به آهنرباهای خاکی کمیاب دارند.بآهنربای خاکی کمیاب PMG: این ژنراتورها از آهنرباهای نئودیمیم یا ساماریوم-کبالت استفاده می کنند که گرانتر هستند اما قدرت مغناطیسی بالاتری نسبت به آهنرباهای فریت دارند.

بر اساس کاربرد: الف.توربین بادی PMG: این ژنراتورها برای استفاده در توربین های بادی طراحی شده اند و معمولاً در مقیاس های کوچک یا برنامه های خارج از شبکه استفاده می شوند.بPMG هیدروالکتریک: این ژنراتورها برای استفاده در نیروگاه های برق آبی طراحی شده اند و معمولاً در کاربردهای بزرگ استفاده می شوند.

بر اساس تعداد فازها: الف.PMG تک فاز: این ژنراتورها دارای یک فاز خروجی هستند و در کاربردهای کم مصرف استفاده می شوند.بPMG سه فاز: این ژنراتورها دارای سه فاز خروجی هستند و در کاربردهای پرقدرت استفاده می شوند.

بر اساس درجه قدرت: الف.PMG کم مصرف: این ژنراتورها دارای توانی تا چند کیلووات هستند و در کاربردهای مقیاس کوچک استفاده می شوند.بPMG با توان بالا: این ژنراتورها دارای توان چند مگاوات هستند و در کاربردهای بزرگ مانند توربین‌های بادی و نیروگاه‌های برق آبی استفاده می‌شوند.

اینها برخی از طبقه بندی های رایج ژنراتورهای آهنربای دائم هستند، اما ممکن است راه های دیگری برای طبقه بندی آنها بر اساس پارامترهای خاص وجود داشته باشد.

امکانات

1. روتور ژنراتور آهنربای دائم از فولاد آهنربای دائم خاکی کمیاب، بدون تحریک خارجی، بدون برس کربن، بدون جرقه، بدون سیم پیچ تحریک، قدرت روتور موتور بالا، بدون جعبه کنترل تحریک، راندمان بالا ژنراتور، ساختار فشرده و قابلیت اطمینان بالا استفاده می کند.نسبت حجم به وزن ژنراتور تحریک الکتریکی با همین پارامترها 30 درصد کاهش می یابد که هزینه ساخت را کاهش می دهد.

2. ژنراتور می تواند به سرعت نامی پایین دست یابد، نیاز به قرقره های گیربکس و غیره را از بین ببرد. توربین هیدرولیک مستقیماً ژنراتور را برای بهبود کارایی سیستم هدایت می کند.ژنراتور می تواند فرکانس برق 50 هرتز را با سرعت کم تولید کند.با اینورتر متصل به شبکه، می توان توربین را آزاد کرد.در فصل خشک، مجموعه ژنراتور با سرعت کم کار می کند و برق را از طریق اینورتر به شبکه تامین می کند.در طول فصل مرطوب تابستان، توربین می تواند آب بیشتری بخورد، و مجموعه ژنراتور با سرعت بالا کار می کند، که می تواند برق بیشتری تولید کند.ژنراتور به طور موثر در تمام محدوده سرعت کار می کند.

3. سطح حفاظت: IP54، برای جلوگیری از ورود آب، گل و غبار به داخل موتور و دارای طول عمر بالا.مخصوصاً برای نیازهای میدانی مناسب است.این به طور گسترده ای در انرژی باد، برق آبی، انرژی اقیانوس و دیگر مناسبت های تولید انرژی جدید استفاده می شود.

4. موتور هوا خنک یا آب خنک است و درجه حرارت پایین است.موتور از یاتاقان های حاوی روغن وارداتی استفاده می کند که بدون نیاز به تعمیر و نگهداری، قابلیت اطمینان بالا و عمر طولانی دارد.ولتاژ موتور، سرعت، توان و سایر پارامترها را می توان بر اساس نیاز تغییر داد و ژنراتور را به صورت افقی یا عمودی ساخت.این می تواند از پسوند شفت اسپلاین، توسعه شفت دوگانه، خروجی توقف جلویی، و غیره استفاده کند و می تواند با سه پیشگیری درمان شود. توربین های بادی آهنربای دائمی تجهیزات الکتریکی هستند که انرژی باد را به کار مکانیکی تبدیل می کنند، که روتور را به چرخش سوق می دهد و در نهایت جریان متناوب را تولید می کند.توربین‌های بادی معمولاً از توربین‌های بادی، ژنراتورها (شامل دستگاه‌ها)، تنظیم‌کننده‌های جهت (باله‌های دم)، برج‌ها، مکانیسم‌های محدودکننده سرعت و دستگاه‌های ذخیره‌سازی انرژی تشکیل شده‌اند.اصل کار توربین بادی نسبتا ساده است.چرخ باد تحت تأثیر باد می چرخد.انرژی جنبشی باد را به انرژی مکانیکی شفت چرخ باد تبدیل می کند.ژنراتور تحت حرکت محور چرخ باد می چرخد ​​و برق تولید می کند.

2. ژنراتورهای سرعت متغیر راه حلی برای صنعت آبی ارائه می دهند.

افزایش بهره وری از فناوری سرعت متغیر می تواند بسیاری از سایت های آبی کوچک را از نظر اقتصادی امکان پذیر کند.
