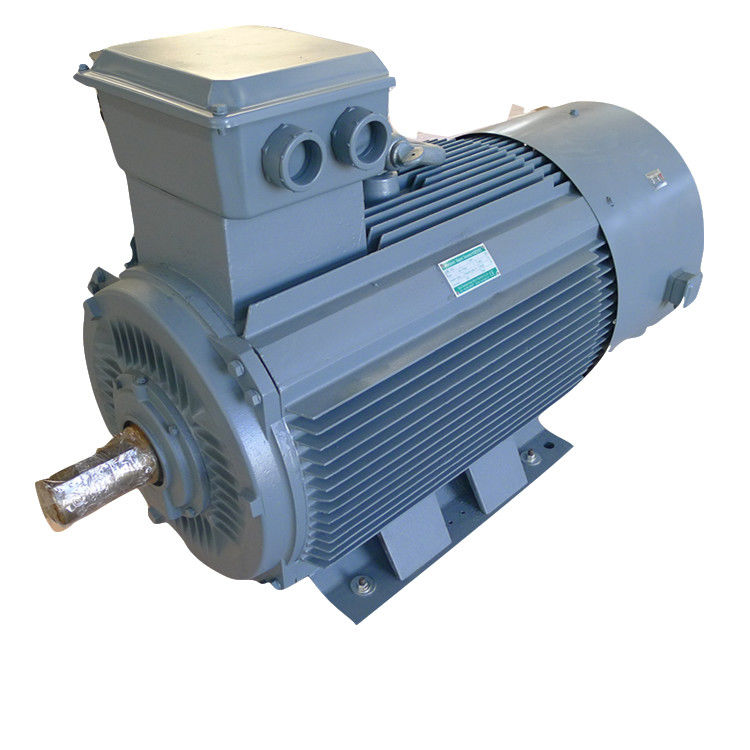

سرعت کم موتور ژنراتور آهنربا دائم توربین بادی

قیمت عمده ژنراتور مغناطیس دائم توربین بادی انرژی سبز

طراحی محصول

پارامتر فنی

تصاویر تفصیلی

مولد آهنربای دائم چیست؟

مولد آهنربای دائم دستگاهی است که انرژی مکانیکی را به انرژی الکتریکی تبدیل می کند.در این دستگاه سیم پیچ های روتور با آهنرباهای دائمی جایگزین شده است.ژنراتورهای آهنربای دائم بیشتر در کاربردهای صنعتی مانند توربین ها و موتورها برای تولید انرژی الکتریکی تجاری استفاده می شوند، دینام آهنربای دائم منبع جایگزین انرژی است و دارای مزایای متعددی است که آن را به دستگاهی عالی برای انواع کاربردهای مسکونی، تجاری و صنعتی تبدیل می کند. .

ساختار

ژنراتور آهنربای دائمی عمدتاً از روتور، پوشش انتهایی و استاتور تشکیل شده است.ساختار استاتور بسیار شبیه به یک دینام معمولی است.بزرگترین تفاوت بین ساختار روتور و دینام این است که با کیفیت بالا وجود دارد با توجه به موقعیت آهنربای دائمی روی روتور، ژنراتور آهنربای دائم معمولاً به ساختار روتور سطحی و ساختار روتور داخلی تقسیم می شود. .

اصل کار

ژنراتور آهنربای دائمی از اصل القای الکترومغناطیسی استفاده می کند به این صورت که سیم خط میدان مغناطیسی را برای القای پتانسیل الکتریکی قطع می کند و انرژی مکانیکی محرک اصلی را به انرژی الکتریکی خروجی تبدیل می کند.از دو بخش استاتور و روتور تشکیل شده است.استاتور آرمیچری است که الکتریسیته تولید می کند و روتور قطب مغناطیسی است.استاتور از یک هسته آهنی آرمیچر، سیم پیچ سه فاز با تخلیه یکنواخت، پایه ماشین و پوشش انتهایی تشکیل شده است.

روتور معمولاً از نوع قطب پنهان است که از سیم پیچ تحریک، هسته و شفت آهنی، حلقه محافظ، حلقه مرکزی و غیره تشکیل شده است.

سیم پیچ تحریک روتور با جریان DC تغذیه می شود تا یک میدان مغناطیسی نزدیک به توزیع سینوسی ایجاد کند (که میدان مغناطیسی روتور نامیده می شود) و شار تحریک موثر آن با سیم پیچ آرمیچر ثابت تلاقی می کند.هنگامی که روتور می چرخد، میدان مغناطیسی روتور همراه با آن می چرخد.هر بار که یک چرخش ایجاد می شود، خطوط مغناطیسی نیرو هر سیم پیچ فاز استاتور را به ترتیب قطع می کنند و یک پتانسیل AC سه فاز در سیم پیچ استاتور سه فاز القا می شود.

هنگامی که ژنراتور pm با یک بار متقارن کار می کند، جریان آرمیچر سه فاز سنتز می شود تا یک میدان مغناطیسی دوار با سرعت سنکرون ایجاد کند.میدان های استاتور و روتور برای تولید گشتاور ترمز با هم تعامل دارند.گشتاور مکانیکی ورودی از توربین بر گشتاور ترمز غلبه کرده و کار می کند.

طبقه بندی ژنراتور آهنربای دائم:

ژنراتورهای آهنربای دائمی (PMG) را می توان بر اساس فاکتورهای مختلفی از جمله نوع آهنربا، کاربرد، تعداد فازها و درجه توان طبقه بندی کرد.در اینجا چند طبقه بندی متداول از ژنراتورهای آهنربای دائم وجود دارد:

بر اساس نوع آهنربا: الف.آهنربا فریت PMG: این ژنراتورها از آهنرباهای فریت استفاده می کنند که قیمت کمتری دارند و قدرت مغناطیسی کمتری نسبت به آهنرباهای خاکی کمیاب دارند.بآهنربای خاکی کمیاب PMG: این ژنراتورها از آهنرباهای نئودیمیم یا ساماریوم-کبالت استفاده می کنند که گرانتر هستند اما قدرت مغناطیسی بالاتری نسبت به آهنرباهای فریت دارند.

بر اساس کاربرد: الف.توربین بادی PMG: این ژنراتورها برای استفاده در توربین های بادی طراحی شده اند و معمولاً در مقیاس های کوچک یا برنامه های خارج از شبکه استفاده می شوند.بPMG هیدروالکتریک: این ژنراتورها برای استفاده در نیروگاه های برق آبی طراحی شده اند و معمولاً در کاربردهای بزرگ استفاده می شوند.

بر اساس تعداد فازها: الف.PMG تک فاز: این ژنراتورها دارای یک فاز خروجی هستند و در کاربردهای کم مصرف استفاده می شوند.بPMG سه فاز: این ژنراتورها دارای سه فاز خروجی هستند و در کاربردهای پرقدرت استفاده می شوند.

بر اساس درجه قدرت: الف.PMG کم مصرف: این ژنراتورها دارای توانی تا چند کیلووات هستند و در کاربردهای مقیاس کوچک استفاده می شوند.بPMG با توان بالا: این ژنراتورها دارای توان چند مگاوات هستند و در کاربردهای بزرگ مانند توربین‌های بادی و نیروگاه‌های برق آبی استفاده می‌شوند.

اینها برخی از طبقه بندی های رایج ژنراتورهای آهنربای دائم هستند، اما ممکن است راه های دیگری برای طبقه بندی آنها بر اساس پارامترهای خاص وجود داشته باشد.

امکانات

① ژنراتور دارای قطب های زیادی است که فرکانس و کارایی را بهبود می بخشد و در هزینه یکسو کننده ها و اینورترها صرفه جویی می کند.

② تجزیه و تحلیل المان محدود هنگام طراحی ژنراتور، ساختار فشرده استفاده می شود.گشتاور راه اندازی کم، مشکل راه اندازی باد کوچک را حل می کند و استفاده از انرژی باد را بهبود می بخشد.

③ افزایش دهنده دنده را کنار بگذارید، قابلیت اطمینان و کارایی ژنراتور را بهبود بخشید و میزان نگهداری را کاهش دهید.

④ عایق کلاس H، اشباع فشار خلاء.

⑤ ساختارهای زیادی مانند محور عمودی، محور افقی، روتور داخلی، روتور خارجی و نوع صفحه داشته باشد.

⑥ روتورهای قوی، ژنراتور می تواند به سرعت بالایی دست یابد.

⑦ اندازه کوچک، سبک وزن، چگالی انرژی بالا، مناسب برای موقعیت های خاص.

⑧ راندمان اجرا در کل محدوده سرعت، راندمان بالا.

⑨ از بلبرینگ های حاوی روغن با سرعت بالا، بدون تعمیر و نگهداری و قابلیت اطمینان بالا استفاده کنید.

2. ژنراتورهای سرعت متغیر راه حلی برای صنعت آبی ارائه می دهند.

افزایش بهره وری از فناوری سرعت متغیر می تواند بسیاری از سایت های آبی کوچک را از نظر اقتصادی امکان پذیر کند.

مزایای ژنراتورهای مغناطیسی دائمی نسبت به ژنراتورهای القایی:

1. راندمان بالا: PMG ها بسیار کارآمد هستند و می توانند تا 90 درصد انرژی مکانیکی را به انرژی الکتریکی تبدیل کنند.این به این معنی است که آنها به سوخت یا انرژی کمتری برای تولید همان مقدار برق مانند سایر ژنراتورها نیاز دارند.



2. تعمیر و نگهداری کم: PMGها قطعات متحرک کمتری نسبت به ژنراتورهای سنتی دارند، به این معنی که نیاز به تعمیر و نگهداری کمتری دارند و احتمال خرابی آنها کمتر است.این باعث می شود آنها در دراز مدت گزینه ای قابل اعتمادتر و مقرون به صرفه تر باشند.



3. سازگار با محیط زیست: PMG ها یک منبع انرژی پاک و تجدیدپذیر هستند که هیچ گونه انتشار یا آلاینده ای تولید نمی کنند.آنها یک گزینه عالی برای برنامه های خارج از شبکه یا برای تامین انرژی مکان های دور که در آن منابع برق سنتی در دسترس نیستند، هستند.



4. تطبیق پذیری: PMG ها را می توان برای طیف وسیعی از کاربردها، از مصارف مسکونی در مقیاس کوچک گرفته تا کاربردهای صنعتی و تجاری در مقیاس بزرگ، استفاده کرد.می توان از آنها برای تامین انرژی خانه ها، مشاغل، مزارع و حتی کل جوامع استفاده کرد.



5. مقرون به صرفه: PMG ها عموماً مقرون به صرفه تر از ژنراتورهای سنتی هستند، به خصوص در دراز مدت.اگرچه ممکن است هزینه اولیه بالاتری داشته باشند، هزینه نگهداری و سوخت کمتر آنها را به گزینه ای مقرون به صرفه تر در دراز مدت تبدیل می کند.



به طور کلی، PMG ها یک فناوری مهم برای آینده انرژی های تجدیدپذیر هستند.همانطور که جهان به سمت منابع انرژی پاک تر و پایدارتر حرکت می کند، PMG ها نقش مهمی در تامین نیازهای انرژی ما خواهند داشت.



اهمیت نگهداری از واحدهای تولید برق بادی:



توربین های بادی باید در میدان قرار داده شوند و شرایط کار بسیار سخت است.به منظور بهبود قابلیت اطمینان توربین های بادی و افزایش طول عمر توربین های بادی، تعمیر و نگهداری معمول بسیار مهم است.کارشناسان مجرب خارجی زمانی در تبادل تجربه در تولید برق بادی گفتند که تمرکز توربین های بادی تعمیر و نگهداری است نه تعمیر.طول عمر توربین های بادی به کیفیت نگهداری بستگی دارد.تعمیر و نگهداری توربین های بادی پیچیده نیست.



پرسنل بهره برداری و تعمیر و نگهداری باید دانش اولیه فناوری نیروی باد را داشته باشند و بتوانند در ارتفاعات در هوای سرد و گرم کار کنند.در عین حال، پرسنل تعمیر و نگهداری تجهیزات باید توانایی تجزیه و تحلیل و قضاوت در مورد خرابی های مهم را به صورت حضوری و توانایی رسیدگی در محل را داشته باشند و بتوانند به سرعت تعمیرات جزئی را در محل انجام دهند.بنابراین پرسنل تعمیر و نگهداری تجهیزات باید با ساختار توربین های بادی آشنا باشند و در دوره های آموزشی بهره برداری و نگهداری در مراحل نصب شرکت کنند.اقدامات نگهداری زیر برای مرجع در دسترس است:



(1) با توجه به نقشه ها، مواد و دستورالعمل های ارائه شده توسط سازنده، "مقررات عملیات و تعمیر و نگهداری نیروی باد" را برای پرسنل مربوطه تهیه کنید تا آنها را به دقت یاد بگیرند و اجرا کنند.



(2) اصول اولیه تولید برق بادی را به طور جدی مطالعه کنید، عملکرد توربین های بادی را درک کنید و در روش های راه اندازی و توقف مهارت داشته باشید.



(3) به طور منظم آموزش ایدئولوژیک را برای پرورش احساس مسئولیت و حرفه ای بودن کارکنان انجام دهید.



(4) حوادث مجموعه ژنراتورها باید به دقت ثبت شوند، دلایل باید تجزیه و تحلیل شوند، و تجربه باید به طور مداوم انباشته شود.



نکات فوق نیاز به توجه دقیق شما دارد.اگر هنوز در مورد توربین های بادی اطلاعات بیشتری دارید، لطفاً به وب سایت شرکت توجه کنید، ما آن را مرتباً به روز خواهیم کرد!
