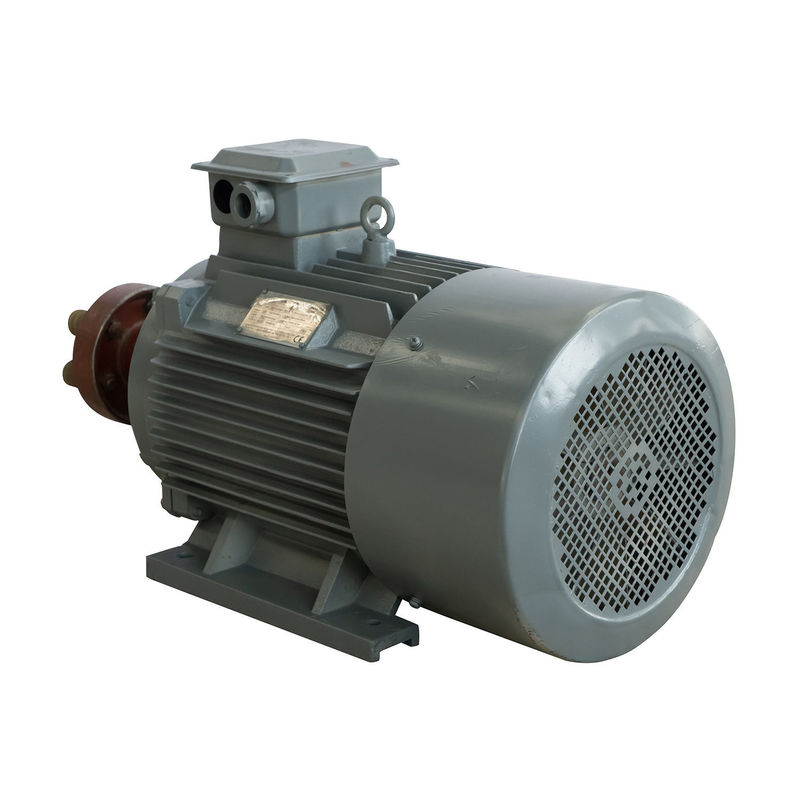

ژنراتور مگنت دائمی کم سرعت 240 ولت 380 ولت برای تولید برق

ژنراتور مگنت دائمی با طول عمر کم برای تولید برق

طراحی محصول

پارامتر فنی

تصاویر تفصیلی

مولد آهنربای دائم چیست؟

مولد آهنربای دائم دستگاهی است که انرژی مکانیکی را به انرژی الکتریکی تبدیل می کند.در این دستگاه سیم پیچ های روتور با آهنرباهای دائمی جایگزین شده است.ژنراتورهای آهنربای دائم بیشتر در کاربردهای صنعتی مانند توربین ها و موتورها برای تولید انرژی الکتریکی تجاری استفاده می شوند، دینام آهنربای دائم منبع جایگزین انرژی است و دارای مزایای متعددی است که آن را به دستگاهی عالی برای انواع کاربردهای مسکونی، تجاری و صنعتی تبدیل می کند. .

ساختار

ژنراتور آهنربای دائمی عمدتاً از روتور، پوشش انتهایی و استاتور تشکیل شده است.ساختار استاتور بسیار شبیه به یک دینام معمولی است.بزرگترین تفاوت بین ساختار روتور و دینام این است که با کیفیت بالا وجود دارد با توجه به موقعیت آهنربای دائمی روی روتور، ژنراتور آهنربای دائم معمولاً به ساختار روتور سطحی و ساختار روتور داخلی تقسیم می شود. .

اصل کار

ژنراتور آهنربای دائمی از اصل القای الکترومغناطیسی استفاده می کند به این صورت که سیم خط میدان مغناطیسی را برای القای پتانسیل الکتریکی قطع می کند و انرژی مکانیکی محرک اصلی را به انرژی الکتریکی خروجی تبدیل می کند.از دو بخش استاتور و روتور تشکیل شده است.استاتور آرمیچری است که الکتریسیته تولید می کند و روتور قطب مغناطیسی است.استاتور از یک هسته آهنی آرمیچر، سیم پیچ سه فاز با تخلیه یکنواخت، پایه ماشین و پوشش انتهایی تشکیل شده است.

روتور معمولاً از نوع قطب پنهان است که از سیم پیچ تحریک، هسته و شفت آهنی، حلقه محافظ، حلقه مرکزی و غیره تشکیل شده است.

سیم پیچ تحریک روتور با جریان DC تغذیه می شود تا یک میدان مغناطیسی نزدیک به توزیع سینوسی ایجاد کند (که میدان مغناطیسی روتور نامیده می شود) و شار تحریک موثر آن با سیم پیچ آرمیچر ثابت تلاقی می کند.هنگامی که روتور می چرخد، میدان مغناطیسی روتور همراه با آن می چرخد.هر بار که یک چرخش ایجاد می شود، خطوط مغناطیسی نیرو هر سیم پیچ فاز استاتور را به ترتیب قطع می کنند و یک پتانسیل AC سه فاز در سیم پیچ استاتور سه فاز القا می شود.

هنگامی که ژنراتور pm با یک بار متقارن کار می کند، جریان آرمیچر سه فاز سنتز می شود تا یک میدان مغناطیسی دوار با سرعت سنکرون ایجاد کند.میدان های استاتور و روتور برای تولید گشتاور ترمز با هم تعامل دارند.گشتاور مکانیکی ورودی از توربین بر گشتاور ترمز غلبه کرده و کار می کند.

طبقه بندی ژنراتور آهنربای دائم:

ژنراتورهای آهنربای دائمی (PMG) را می توان بر اساس فاکتورهای مختلفی از جمله نوع آهنربا، کاربرد، تعداد فازها و درجه توان طبقه بندی کرد.در اینجا چند طبقه بندی متداول از ژنراتورهای آهنربای دائم وجود دارد:

بر اساس نوع آهنربا: الف.آهنربا فریت PMG: این ژنراتورها از آهنرباهای فریت استفاده می کنند که قیمت کمتری دارند و قدرت مغناطیسی کمتری نسبت به آهنرباهای خاکی کمیاب دارند.بآهنربای خاکی کمیاب PMG: این ژنراتورها از آهنرباهای نئودیمیم یا ساماریوم-کبالت استفاده می کنند که گرانتر هستند اما قدرت مغناطیسی بالاتری نسبت به آهنرباهای فریت دارند.

بر اساس کاربرد: الف.توربین بادی PMG: این ژنراتورها برای استفاده در توربین های بادی طراحی شده اند و معمولاً در مقیاس های کوچک یا برنامه های خارج از شبکه استفاده می شوند.بPMG هیدروالکتریک: این ژنراتورها برای استفاده در نیروگاه های برق آبی طراحی شده اند و معمولاً در کاربردهای بزرگ استفاده می شوند.

بر اساس تعداد فازها: الف.PMG تک فاز: این ژنراتورها دارای یک فاز خروجی هستند و در کاربردهای کم مصرف استفاده می شوند.بPMG سه فاز: این ژنراتورها دارای سه فاز خروجی هستند و در کاربردهای پرقدرت استفاده می شوند.

بر اساس درجه قدرت: الف.PMG کم مصرف: این ژنراتورها دارای توانی تا چند کیلووات هستند و در کاربردهای مقیاس کوچک استفاده می شوند.بPMG با توان بالا: این ژنراتورها دارای توان چند مگاوات هستند و در کاربردهای بزرگ مانند توربین‌های بادی و نیروگاه‌های برق آبی استفاده می‌شوند.

اینها برخی از طبقه بندی های رایج ژنراتورهای آهنربای دائم هستند، اما ممکن است راه های دیگری برای طبقه بندی آنها بر اساس پارامترهای خاص وجود داشته باشد.

امکانات

① ژنراتور دارای قطب های زیادی است که فرکانس و کارایی را بهبود می بخشد و در هزینه یکسو کننده ها و اینورترها صرفه جویی می کند.

② تجزیه و تحلیل المان محدود هنگام طراحی ژنراتور، ساختار فشرده استفاده می شود.گشتاور راه اندازی کم، مشکل راه اندازی باد کوچک را حل می کند و استفاده از انرژی باد را بهبود می بخشد.

③ افزایش دهنده دنده را کنار بگذارید، قابلیت اطمینان و کارایی ژنراتور را بهبود بخشید و میزان نگهداری را کاهش دهید.

④ عایق کلاس H، اشباع فشار خلاء.

⑤ ساختارهای زیادی مانند محور عمودی، محور افقی، روتور داخلی، روتور خارجی و نوع صفحه داشته باشد.

⑥ روتورهای قوی، ژنراتور می تواند به سرعت بالایی دست یابد.

⑦ اندازه کوچک، سبک وزن، چگالی انرژی بالا، مناسب برای موقعیت های خاص.

⑧ راندمان اجرا در کل محدوده سرعت، راندمان بالا.

⑨ از بلبرینگ های حاوی روغن با سرعت بالا، بدون تعمیر و نگهداری و قابلیت اطمینان بالا استفاده کنید.
