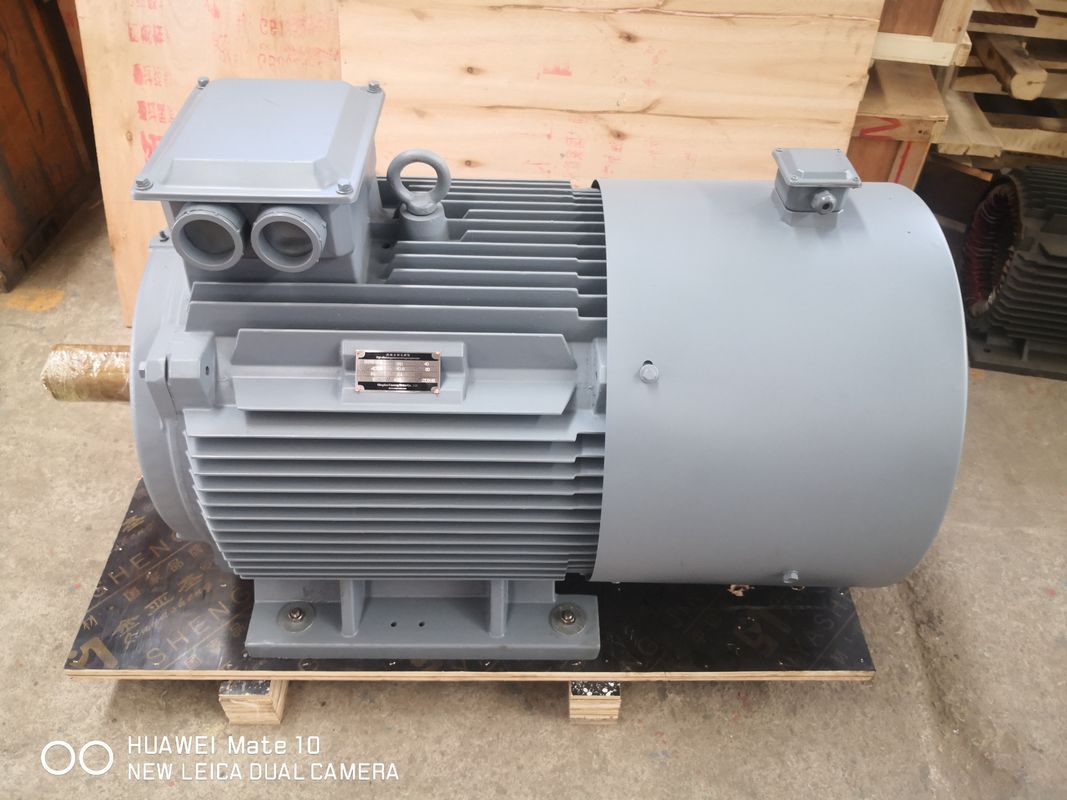

هیدروتوربین دائمی مغناطیس الکتریکی ژنراتور 40kw 250rpm

تولید کننده ژنراتور برقی مغناطیسی دائمی هیدروتوربین 40 کیلووات 250 دور در دقیقه

طراحی محصول

پارامتر فنی

تصاویر تفصیلی

ساختار

طراحی PMG نسبتا ساده است.از یک روتور، استاتور و آهنرباهای دائمی تشکیل شده است.روتور یک محور چرخان است که حاوی آهنرباهای دائمی است.استاتور جزء ثابتی است که روتور را احاطه کرده و شامل سیم پیچ هایی است.هنگامی که روتور می چرخد، میدان مغناطیسی ایجاد شده توسط آهنرباهای دائمی از سیم پیچ های سیم در استاتور عبور می کند و ولتاژ ایجاد می کند.

اصل کار

ژنراتور آهنربای دائمی از اصل القای الکترومغناطیسی استفاده می کند به این صورت که سیم خط میدان مغناطیسی را برای القای پتانسیل الکتریکی قطع می کند و انرژی مکانیکی محرک اصلی را به انرژی الکتریکی خروجی تبدیل می کند.از دو بخش استاتور و روتور تشکیل شده است.استاتور آرمیچری است که الکتریسیته تولید می کند و روتور قطب مغناطیسی است.استاتور از یک هسته آهنی آرمیچر، سیم پیچ سه فاز با تخلیه یکنواخت، پایه ماشین و پوشش انتهایی تشکیل شده است.

روتور معمولاً از نوع قطب پنهان است که از سیم پیچ تحریک، هسته و شفت آهنی، حلقه محافظ، حلقه مرکزی و غیره تشکیل شده است.

سیم پیچ تحریک روتور با جریان DC تغذیه می شود تا میدان مغناطیسی نزدیک به توزیع سینوسی ایجاد کند (که میدان مغناطیسی روتور نامیده می شود) و شار تحریک موثر آن با سیم پیچ آرمیچر ثابت تلاقی می کند.هنگامی که روتور می چرخد، میدان مغناطیسی روتور همراه با آن می چرخد.هر بار که یک چرخش ایجاد می شود، خطوط مغناطیسی نیرو هر سیم پیچ فاز استاتور را به ترتیب قطع می کنند و یک پتانسیل AC سه فاز در سیم پیچ استاتور سه فاز القا می شود.

هنگامی که ژنراتور pm با یک بار متقارن کار می کند، جریان آرمیچر سه فاز سنتز می شود تا یک میدان مغناطیسی دوار با سرعت سنکرون ایجاد کند.میدان های استاتور و روتور برای تولید گشتاور ترمز با هم تعامل دارند.گشتاور مکانیکی ورودی از توربین بر گشتاور ترمز غلبه کرده و کار می کند.

امکانات

● سرعت کم آهنربا دائمی ژنراتور درایو مستقیم.نیازی به گیربکس نیست.توربین مستقیماً به PMG متصل می شود و ساختار را ساده می کند و عملکرد سیستم را بهبود می بخشد.PMG می تواند 50 هرتز را مستقیماً با سرعت نامی تولید کند.

●قابلیت اطمینان گیربکس بالا نیست.در صورت عدم وجود گیربکس، قابلیت اطمینان سیستم را می توان بهبود بخشید.این به معنای نگهداری کمتر، استفاده بهتر، طول عمر بیشتر سیستم است.

●بازده بالا است.با استفاده از ژنراتور PM بدون گیربکس، بازده سیستم را می توان حدود 20٪ بهبود بخشید.

● PMG می تواند در تمام محدوده سرعت به طور موثر کار کند.گرمای کمتر هنگام کارPMG می تواند از خنک کننده هوای طبیعی استفاده کند.

● گشتاور راه اندازی کم، سیستم می تواند توان خروجی را با سرعت کم تولید کند.

● PMG با سرعت کم، سر و صدای کم، ایمن تر و قابل اطمینان تر کار می کند، طول عمر بلبرینگ ها می تواند طولانی تر باشد.

● ولتاژ، سرعت، قدرت ژنراتور را می توان سفارشی کرد.شکل را می توان با استفاده از محور ستون فقرات، شفت دوگانه، لبه جلو یا سایر راه های خروجی تغییر داد.
