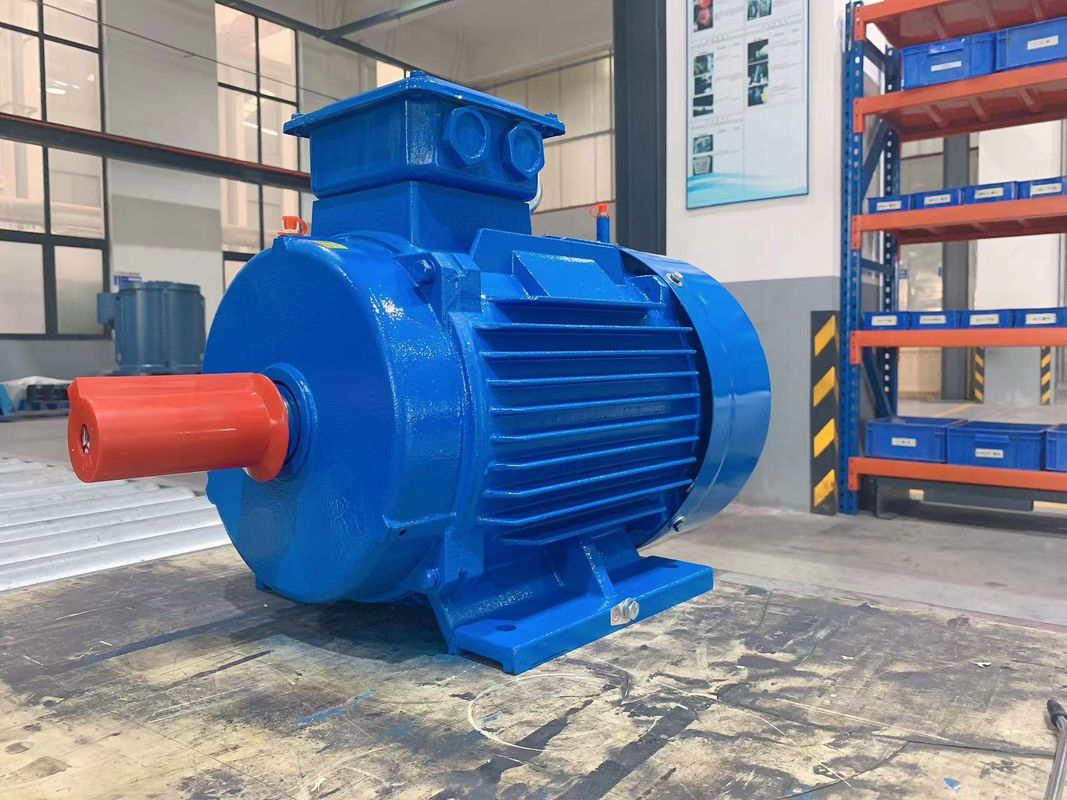

موتور مقناطیسی دائمی با چرخش مستقیم بالا و سرعت پایین

چه کاربردهایی از موتورهای PMSM استفاده می کنند؟

‍

صنایع که از موتورهای PMSM استفاده می کنند شامل متالورژیک، سرامیک، لاستیک، نفت، نساجی و بسیاری دیگر هستند.موتورهای PMSM می توانند برای کار با سرعت هم زمان از یک منبع ولتاژ ثابت و فرکانس و همچنین برنامه های VSD طراحی شوند. به طور گسترده ای در وسایل نقلیه الکتریکی (EV) به دلیل کارایی بالا و تراکم قدرت و گشتاور استفاده می شود، آنها به طور کلی یک انتخاب برتر در برنامه های چرخشی بالا مانند مخلوط کننده ها، آسیاب ها، پمپ ها، فن ها،بادکنک ها، ناقلات و کاربردهای صنعتی که به طور سنتی موتورهای اندیکشن یافت می شوند.

موتورهای هم زمان مغناطیس دائمی با مغناطیس های داخلی: حداکثر بهره وری انرژی

موتور هم زمان مغناطیس دائمی با مغناطیس های داخلی (IPMSM) موتور ایده آل برای کاربردهای کششی است که در آن حداکثر گشتاور در حداکثر سرعت رخ نمی دهد.این نوع موتور در کاربردهایی که نیاز به پویایی بالا و ظرفیت بیش از حد دارند استفاده می شود. و همچنین انتخاب عالی است اگر می خواهید فن ها یا پمپ ها را در محدوده IE4 و IE5 کار کنید. هزینه های خرید بالا معمولاً از طریق صرفه جویی در انرژی در طول زمان اجرا جبران می شود.به شرطی که شما آن را با درایو فرکانس متغیر درست کار می کنند.

درایوهای فرکانس متغیر ما از یک استراتژی کنترل یکپارچه بر اساس MTPA (حداکثر تورک در هر آمپر) استفاده می کنند.این به شما اجازه می دهد تا موتورهای هم زمان مغناطیس دائمی خود را با حداکثر بهره وری انرژی کاراضافه بار 200٪، گشتاور شروع عالی و محدوده کنترل سرعت گسترش یافته نیز به شما امکان می دهد تا از امتیاز موتور به طور کامل استفاده کنید.برای به دست آوردن سریع هزینه ها و کارآمدترین فرآیندهای کنترل.

موتورهای هم زمان با مغناطیس دائمی با مغناطیس های خارجی برای کاربردهای کلاسیک سرو

موتورهای هم زمان مغناطیس دائمی با مغناطیس های خارجی (SPMSM) موتورهای ایده آل هستند زمانی که شما نیاز به بیش از حد بار و شتاب سریع دارید، به عنوان مثال در کاربردهای کلاسیک سرو.طراحی طولانی نیز منجر به عدم حرکت جرم کم و می تواند به طور بهینه نصببا این حال، یکی از معایب سیستم شامل SPMSM و درایو فرکانس متغیر هزینه های مرتبط با آن است، زیرا فناوری پلاگ گران قیمت و کدگرهای با کیفیت بالا اغلب استفاده می شود.

کاهش یا تشدید جریان موتورهای PM

جریان در یک موتور آهنربا دائمی توسط آهنرباها تولید می شود. میدان جریان یک مسیر خاص را دنبال می کند که می تواند افزایش یابد یا مخالفت کند.افزایش یا تشدید میدان جریان اجازه می دهد تا موتور به طور موقت افزایش تولید گشتاور. مخالفت با میدان جریان میدان مغناطیسی موجود موتور را خنثی می کند. میدان مغناطیسی کاهش یافته تولید گشتاور را محدود می کند، اما ولتاژ back-emf را کاهش می دهد.کاهش ولتاژ back-emf ولتاژ آزاد برای فشار موتور به کار در سرعت های خروجی بالاترهر دو نوع عملیات نیاز به جریان اضافی موتور دارند. جهت جریان موتور در محور d، که توسط کنترل کننده موتور ارائه می شود، اثر مورد نظر را تعیین می کند.

مزایای موتورهای PMSM

‍

کارایی بالا

این امر به ویژه در سرعت های پایین تر صدق می کند. موتور آهنربا دائمی نیازی به جریان در حال حاضر برای تولید میدان روتور ندارد.در نتیجه تقریباً به طور کامل از دست دادن روتور را از بین می برد.در مقایسه با موتورهای استیضاح یا عدم تمایل، همچنین نیاز به جریان کمتری در استاتور دارد و فاکتور قدرت بیشتری دارد، که منجر به نرخ فعلی کوچکتر در کنترل کننده می شود.و افزایش بهره وری سیستم محرک کلی.

رانندگی با سرعت های پایین تر با کارایی بالاتر از یک موتور القایی ممکن است نیاز به یک گیرنده کاهش سرعت را حذف کند و پیچیدگی را از ترتیب مکانیکی خارج کند.

چرخش ثابت

این نوع موتور می تواند چرخش ثابت تولید کند و چرخش کامل را در سرعت های پایین حفظ کند.

اندازه

اندازه کوچکتر، وزن سبک تر و کویل کمتر، چگالی قدرت بیشتری را فراهم می کند.

مقرون به صرفه

با عدم وجود برس، هزینه های نگهداری کاهش می یابد.

حداقل گرما

در PMSM، گرما بر روی کویل های استاتور تولید می شود و هیچ برس وجود ندارد و تنها گرمای حداقل در روتور تولید می شود، که خنک سازی موتور را تسهیل می کند.چون از موتورهای اندیکشن سردتر کار می کنند، قابلیت اطمینان و عمر موتور افزایش می یابد.

محدوده سرعت

این نوع موتور می تواند طیف وسیعی از سرعت را با استفاده از ضعیف شدن میدان داشته باشد و می تواند استراتژی کنترل حداکثر تورک / جریان (MTPA) را در هنگام کار با تورک ثابت اتخاذ کند.
