جزئیات محصول
محل منبع: چین
نام تجاری: ENNENG
گواهی: CE
شماره مدل: PMG
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1
قیمت: USD 1000-5000/set
جزئیات بسته بندی: بسته بندی آماده دریا
زمان تحویل: 15-120 روز
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 20000 مجموعه در سال
نام: |
ژنراتور هم زمان آهنربای دائمی با کارایی بالا و سازگار با محیط زیست |
نوع فعلی: |
AC |
محدوده قدرت: |
5-2000 کیلووات |
درجه حفاظت: |
IP54 IP55 |
مواد پیچ و خم: |
100% مس |
درخواست: |
توربین بادی، توربین آبی |
نصب و راه اندازی: |
IMB3 IMB5 IMB35 |
ولتاژ: |
400 ولت |
فرکانس: |
50 هرتز |
نام: |
ژنراتور هم زمان آهنربای دائمی با کارایی بالا و سازگار با محیط زیست |
نوع فعلی: |
AC |
محدوده قدرت: |
5-2000 کیلووات |
درجه حفاظت: |
IP54 IP55 |
مواد پیچ و خم: |
100% مس |
درخواست: |
توربین بادی، توربین آبی |
نصب و راه اندازی: |
IMB3 IMB5 IMB35 |
ولتاژ: |
400 ولت |
فرکانس: |
50 هرتز |

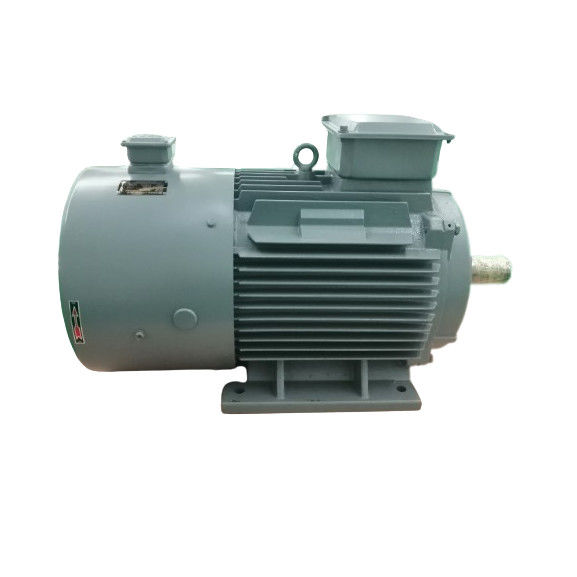

ژنراتور هم زمان آهنربای دائمی با کارایی بالا و سازگار با محیط زیست
نقشه محصول
پارامتر فنی
| نه، نه | پارامتر | واحدها | داده ها |
| 1 | قدرت خروجی نامی | KW | 20 |
| 2 | سرعت نامی | RPM | 250 |
| 3 | ولتاژ خروجی نامی | VAC | 400 |
| 4 | جریان نامی | A | 29 |
| 5 | فرکانس | هرتز | 50 |
| 6 | قطب ها | 24 | |
| 7 | بهره وری در سرعت نامینی | >93.6% | |
| 8 | نوع پیچ و تاب | Y | |
| 9 | عایق بندی | کلاس H | |
| 10 | چرخش نامی | Nm | 825 |
| 11 | چرخش شروع | Nm | <15 |
| 12 | افزایش دمای بدن | °C | 90 |
| 13 | محموله | SKF | |
| 14 | وزن | کیلوگرم | 340 |
عکس های دقیق
ژنراتور آهنربای دائمی (PMG) یک ژنراتور الکتریکی است که از آهنربای دائمی برای ایجاد یک میدان مغناطیسی استفاده می کند.میدان مغناطیسی برای ایجاد ولتاژ در یک سیم پیچ متصل به ژنراتور استفاده می شودسپس از این ولتاژ برای تغذیه دستگاه های الکتریکی یا ذخیره انرژی در باتری استفاده می شود.
ساختار
طراحی PMG نسبتاً ساده است. این دستگاه شامل یک روتور، استاتور و آهنرباهای دائمی است. روتور یک شاخه چرخشی است که حاوی آهنرباهای دائمی است.استاتور یک قطعه ثابت است که در اطراف روتور است و شامل کویل های سیم استهنگامی که روتور می چرخد، میدان مغناطیسی ایجاد شده توسط آهنرباهای دائمی از سیم های سیم در استاتور عبور می کند و ولتاژ ایجاد می کند.
اصل کار
The permanent magnet generator uses the principle of electromagnetic induction in that the wire cuts the magnetic field line to induce an electric potential and converts the mechanical energy of the prime mover into electrical energy output. این شامل دو قسمت است ، استاتور و روتور است. استاتور آرماژوری است که برق را تولید می کند و روتور قطب مغناطیسی است. استاتور از یک هسته آهن آرماژوری تشکیل شده است ،یکپارچه تخلیه سه فاز پیچ، پايه ماشين و پوشش آخر
روتور معمولاً یک نوع قطب پنهان است که از پیچ محرک ، هسته و شاخه آهن ، حلقه محافظ ، حلقه مرکزی و غیره تشکیل شده است.
پیچ و تاب تحریک روتور با جریان ثابت تغذیه می شود تا یک میدان مغناطیسی نزدیک به توزیع سینوزویل ایجاد شود (که میدان مغناطیسی روتور نامیده می شود) ،و جریان تحریک موثر آن با پیچ آرماتور ثابت متقاطع می شودوقتی روتور می چرخد، میدان مغناطیسی روتور همراه با آن می چرخد. هر بار که یک چرخش انجام می شود، خطوط نیروی مغناطیسی هر مرحله پیچ و تاب استاتور را به ترتیب قطع می کنند.و یک پتانسیل AC سه فاز در پیچ و تاب استاتور سه فاز ایجاد می شود.
هنگامی که ژنراتور PM با یک بار تقارن کار می کند، جریان سه فاز آرماتور برای تولید یک میدان مغناطیسی چرخان با سرعت هم زمان ترکیب می شود.میدان استاتور و روتور با یکدیگر تعامل دارند تا چرخش دمای را تولید کنند. تورم ورودی مکانیکی از توربین بر تورم ترمز غلبه می کند و کار می کند.
- کارایی بالاتری - ژنراتورهای مغناطیس دائمی بیشتر از ژنراتورهای روتورها کارایی دارند زیرا انرژی انرژی الکترومغناطیس ها را در روتور هدر نمی دهند.این بدان معنی است که آنها می توانند درصد بالاتری از انرژی مکانیکی را به انرژی الکتریکی تبدیل کنند..
- اندازه فشرده - آهنرباهای دائمی به ژنراتور اجازه می دهند یک میدان مغناطیسی قوی را بدون الکترومغناطیس سنگین تولید کنند. این باعث می شود طراحی فشرده تری در مقایسه با ژنراتورهای روتور زخم ایجاد شود.
طراحی ساده - بدون الکترومغناطیس برای انرژی، طراحی ژنراتور آهنربای دائمی ساده تر از ژنراتور روتور زخم است. آنها قطعات متحرک کمتری دارند.
- تراکم قدرت بالاتری - میدان مغناطیسی قوی اجازه می دهد ژنراتورهای مغناطیس دائمی از یک بسته کوچک تر در مقایسه با طرح های روتور زخم قدرت بیشتری تولید کنند.
- نگهداری کمتر - از آنجا که آنها به حلقه های لغزنده و برس برای انرژی روتور تکیه نمی کنند، ژنراتور های آهنربای دائمی هیچ سوئیچ یا جاروبرقی ندارند که نیاز به نگهداری دوره ای دارند.
- خروجی صاف - میدان مغناطیسی ثابت منجر به خروجی الکتریکی صاف تر و کم تر در مقایسه با طرح های روتور زخم میدان متغیر می شود.
- در انرژی های تجدید پذیر استفاده می شود - ژنراتورهای مغناطیس دائمی به دلیل کارایی بالایی که دارند، معمولاً در توربین های بادی و نیروگاه های آبی استفاده می شوند.نیاز به نگهداری کم و مناسب برای کار از راه دور.
- طراحی قوی - عدم وجود برس و کاموتاتور باعث می شود ژنراتورهای آهنربای دائمی در برابر عوامل محیطی مانند کثافت، گرد و غبار یا ارتعاش مقاوم تر باشند.
- مواد - آهنربا های زمین های نادر مانند نئودیمیوم آهنبورون به دلیل خواص مغناطیسی بسیار قوی خود استفاده می شوند.
برخلاف ژنراتورهای میدان زخم، PMG ها نیازی به منبع انرژی خارجی برای انرژی گیری اسپری های روتور ندارند. میدان مغناطیسی توسط آهنرباهای دائمی ثابت می شود.
- ساخت و ساز - آهنرباها ممکن است در سوراخ های داخل روتور یا متصل به سطح آن جاسازی شوند. استاتور حاوی پیچ و تاب هایی است که ولتاژ تولید می کنند زیرا خطوط جریان مغناطیسی را قطع می کنند.
- محدوده سرعت - موثرترین در سرعت متوسط تا بالا بسته به تعداد قطب. همچنین می تواند برای rpm پایین تر با استفاده از قطب های بیشتر / آهنربا طراحی شود.
- تنظیم بار - خروجی با بار کمی متفاوت است زیرا شدت میدان ثابت است. تنظیم ولتاژ ممکن است نیاز به یک کنترل کننده خارجی داشته باشد.
- اندازه گیری - قدرت خروجی بستگی به حجم مغناطیس، اندازه گشایش هوا، قطر روتور / استاتور و تعداد قطب ها / طراحی شکل دارد.
- هزینه - آهنرباهای زمین های نادر هزینه مواد را افزایش می دهند اما بسته های PMG می توانند به دلیل سادگی 30-50٪ ارزان تر از واحدهای روتور زخم معادل باشند.
طبقه بندی ژنراتور مغناطیس دائمی:
ژنراتورهای مغناطیس دائمی (PMGs) را می توان بر اساس عوامل مختلف، مانند نوع مغناطیس، کاربرد، تعداد فاز ها و قدرت رتبه بندی طبقه بندی کرد.در اینجا برخی از طبقه بندی های رایج از ژنراتور های آهنربای دائمی:
بر اساس نوع مغناطیس: a. مغناطیس فرایت PMG: این ژنراتورها از مغناطیس های فرایت استفاده می کنند که ارزان تر هستند و قدرت مغناطیسی کمتری نسبت به مغناطیس های زمین نادر دارند. b. مغناطیس زمین نادر PMG:این ژنراتورها از آهنرباهای نئودیمیوم یا ساماریوم-کوبالت استفاده می کنند، که گران تر هستند اما دارای قدرت مغناطیسی بالاتر از آهنربا فرایت هستند.
بر اساس کاربرد: a. PMG توربین بادی: این ژنراتورها برای استفاده در توربین های بادی طراحی شده اند و به طور معمول در کاربردهای کوچک یا خارج از شبکه استفاده می شوند. b. PMG هیدرو الکتریکی:این ژنراتورها برای استفاده در نیروگاه های برق آبی طراحی شده اند و به طور معمول در کاربردهای بزرگ استفاده می شوند..
بر اساس تعداد فازها: a. PMG تک فاز: این ژنراتورها دارای یک مرحله خروجی واحد هستند و در کاربردهای کم مصرف استفاده می شوند. b. PMG سه فاز:این ژنراتورها دارای سه مرحله خروجی هستند و در کاربردهای قدرت بالا استفاده می شوند.
بر اساس قدرت مشخص: a. PMG با قدرت کم: این ژنراتورها دارای قدرت مشخص تا چند کیلووات هستند و در کاربردهای کوچک استفاده می شوند. b. PMG با قدرت بالا:این ژنراتورها دارای قدرت چند مگاوات هستند و در کاربردهای بزرگ استفاده می شوند، مانند توربین های بادی و نیروگاه های آبی.
اینها برخی از طبقه بندی های رایج ژنراتورهای آهنربای دائمی هستند، اما ممکن است راه های دیگری برای طبقه بندی آنها بر اساس پارامترهای خاص وجود داشته باشد.
