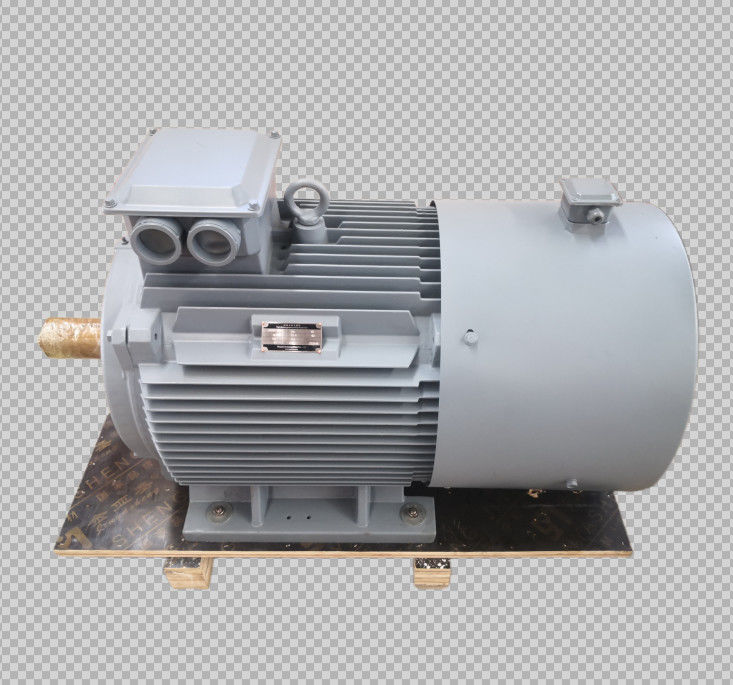

IP54 IP55 ژنراتور آهنربای دائمی با سرعت پایین

IP54 IP55 ژنراتور آهنربای دائمی با قدرت بالا و سرعت پایین

نقشه محصول

پارامتر فنی

عکس های دقیق

ژنراتور آهنربای دائمی چیه؟

ژنراتورهای مغناطیس دائمی دستگاه هایی هستند که حرکات مکانیکی را با استفاده از میدان های مغناطیسی خود به برق تبدیل می کنند.این یک نوع موتور الکتریکی است که از آهنرباهای دائمی به جای پیچ و تاب در میدان خود استفاده می کنداین دستگاه ها معمولاً در توربین های بادی، توربین های بخار، توربین های گاز و موتورها برای تولید انرژی الکتریکی استفاده می شوند. این دستگاه ها شامل دو جزء اصلی هستند:یک روتور با آهنرباهای قدرتمند و یک استاتور با کویل های مس. روتور از آهنرباها ساخته شده است و می تواند میدان های مغناطیسی تولید کند. قطعات مغناطیسی نیز در اطراف استاتورها قرار دارند، بنابراین جریان می تواند آنها را عبور دهد.استاتور از کویل های چرخانده تشکیل شده است. هنگامی که قدرت مغناطیسی را دریافت می کند، استاتور برق تولید می کند. به این ترتیب، حرکت روتورها به انرژی الکتریکی تبدیل می شود. هرچه بیشتر استاتور ها داشته باشیم،هر چه برق بیشتری داشته باشیم.

ساختار

ژنراتور مغناطیس دائمی عمدتاً از یک روتور، پوشش انتهای و استاتور تشکیل شده است. ساختار استاتور بسیار شبیه به یک ژنراتور معمولی است.بزرگترین تفاوت بین ساختار روتور و ژنراتور این است که با توجه به موقعیت مغناطیس دائمی روی روتور، ژنراتور آهنربای دائمی معمولاً به یک ساختار روتور سطحی و یک ساختار روتور داخلی تقسیم می شود.

اصل کار

The permanent magnet generator uses the principle of electromagnetic induction in that the wire cuts the magnetic field line to induce an electric potential and converts the mechanical energy of the prime mover into electrical energy output. این شامل دو قسمت است ، استاتور و روتور است. استاتور آرماژوری است که برق را تولید می کند و روتور قطب مغناطیسی است. استاتور از یک هسته آهن آرماژوری تشکیل شده است ،یکپارچه تخلیه سه فاز پیچ، پايه ماشين و پوشش آخر

روتور معمولاً یک نوع قطب پنهان است که از پیچ محرک ، هسته و شاخه آهن ، حلقه محافظ ، حلقه مرکزی و غیره تشکیل شده است.

پیچ و تاب تحریک روتور با جریان ثابت تغذیه می شود تا یک میدان مغناطیسی نزدیک به توزیع سینوزویل ایجاد شود (که میدان مغناطیسی روتور نامیده می شود) ،و جریان تحریک موثر آن با پیچ آرماتور ثابت متقاطع می شودوقتی روتور می چرخد، میدان مغناطیسی روتور همراه با آن می چرخد. هر بار که یک چرخش انجام می شود، خطوط نیروی مغناطیسی هر مرحله پیچ و تاب استاتور را به ترتیب قطع می کنند.و یک پتانسیل AC سه فاز در پیچ و تاب استاتور سه فاز ایجاد می شود.

هنگامی که ژنراتور PM با بار تقارن کار می کند، جریان سه فاز آرماتور برای تولید یک میدان مغناطیسی چرخش با سرعت هم زمان ترکیب می شود.میدان استاتور و روتور با یکدیگر تعامل دارند تا چرخش دمای را تولید کنند. تورم ورودی مکانیکی از توربین بر تورم ترمز غلبه می کند و کار می کند.

ویژگی ها

1 ژنراتور دارای چندین قطب است که فرکانس و بهره وری را بهبود می بخشد و هزینه های تنظیم کننده ها و اینورترها را صرفه جویی می کند.

2 تجزیه و تحلیل عناصر محدود در طراحی ژنراتور، ساختار جمع و جور استفاده می شود. تورک شروع کم، مشکل شروع باد کوچک را حل می کند، بهره برداری از انرژی باد را بهبود می بخشد.

۳- افزایش سرعت را کنار بگذارید، قابلیت اطمینان و کارایی ژنراتور را افزایش دهید و میزان نگهداری را کاهش دهید.

عایق کلاس 4H، نفوذ فشار خلاء

5 دارای ساختارهای زیادی مانند محور عمودی، محور افقی، روتور داخلی، روتور خارجی و نوع صفحه است.

6 روتورهای قوی، ژنراتور می تواند به سرعت بالا برسد.

اندازه کوچک، وزن سبک، تراکم انرژی بالا، مناسب برای موقعیت های خاص.

8 بهره وری در کل محدوده سرعت، بهره وری بالا.

9 استفاده از ولش های وارداتی با سرعت بالا، بدون تعمیر و با قابلیت اطمینان بالا.

2ژنراتورهای سرعت متغیر یک راه حل برای صنعت هیدرو است.

افزایش بهره وری از تکنولوژی سرعت متغیر می تواند توسعه بسیاری از سایت های آبی کوچک را از نظر اقتصادی امکان پذیر کند.

مزاياي ژنراتور هاي مغناطيس دايمي در مقابل ژنراتور هاي تحريک:

مردم بیشتر و بیشتر ژنراتورهای مغناطیسی دائمی را برای جایگزینی ژنراتورهای سنتی در برخی از برنامه ها انتخاب می کنند.
در مقایسه با ژنراتورهای معمولی، کاهش سایر قطعات چرخشی مانند دنده، یک گزینه امن تر است. سادگی باعث می شود نگهداری آسان تر شود، مصرف انرژی را کاهش می دهد و تا 40٪ انرژی را ذخیره می کند،استاندارد IE4



(1) منبع انرژی رایگان
ژنراتورهای مغناطیس دائمی برق را با مغناطیس های داخلی تولید می کنند که می توانند برای تغذیه سایر دستگاه های الکتریکی استفاده شوند.که به این معنی است که شما دیگر نیازی به پرداخت هزینه های گران قیمت برق ندارید.علاوه بر این، شما حتی می توانید برق اضافی خود را به شرکت های محلی بفروشید و از آنها پول بگیرید.



(2) هزینه پایین نصب
در مقایسه با ژنراتورهای دیگر انرژی های تجدید پذیر و سبز، به عنوان مثال انرژی خورشیدی و انرژی بادی،ژنراتورهای مغناطیسی دائمی مستقل از عوامل داخل یا خارج از خانه شما کار می کنندديگه لازم نيست نگران آب و هوا باشي



3) تولید انرژی قابل اطمینان
نصب یک ژنراتور آهنربای دائمی برای شما هزینه زیادی نخواهد داشت. شما فقط باید با کمی پول همه چیز لازم را در فروشگاه سخت افزاری بخرید و خودتان آن را جمع کنید.فقط با چند صد دلار، در یک روز، یا کمتر از آن، می توانید ژنراتور های آهنربای دائمی خود را در خانه داشته باشید.



(4) بدون نگهداری
یکی دیگر از نکات عالی در مورد ژنراتور های آهنربای دائمی این است که شما نیازی به صرف زمان و پول زیادی برای تعمیر و نگهداری ندارید.







آهنرباهای دائمی در توربین های بادی چگونه کار می کنند؟

عملکرد ژنراتورهای توربین بادی بر اساس اصول الکترومغناطیسی است، معمولاً بر اساس اولین اصل الکترومغناطیسی که توسط مایکل فارادی در سال 1831 طراحی شده است.وقتی یک هادی الکتریکی در یک میدان مغناطیسی چرخش می کندوقتی تیغه های توربین در جهت باد چرخش می کنند،محرک الکترومغناطیسی در داخل میدان مغناطیسی آهنرباهای دائمی در توربین برای تولید برق رخ می دهدیک ژنراتور الکتریکی متصل به شاخه توربین بادی حرکت تیغه های تبدیل شده به انرژی الکتریکی را تبدیل می کند.آهنرباهای دائمی در توربین های بادی از میدان های مغناطیسی آهنرباهای نادر زمین استفاده می کنند.
