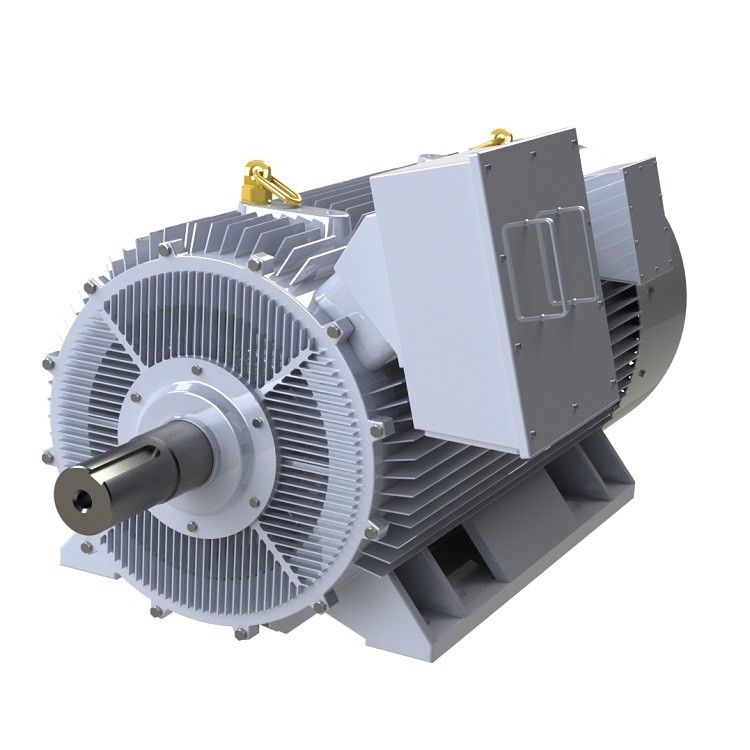

خنک کننده طبیعی PMSM مغناطیس دائمی موتور سنکرون سازگار با محیط زیست

تفاوت بین موتور آهنربای دائمی و موتور ناهمزمان

01. ساختار روتور

موتور ناهمزمان: روتور از یک هسته آهنی و یک سیم پیچ، عمدتاً روتورهای قفس سنجابی و سیم پیچی تشکیل شده است.روتور قفس سنجابی با میله های آلومینیومی ریخته گری می شود.میدان مغناطیسی نوار آلومینیومی که استاتور را برش می دهد، روتور را به حرکت در می آورد.

موتور PMSM: آهنرباهای دائمی در قطب های مغناطیسی روتور تعبیه شده اند و توسط میدان مغناطیسی چرخشی ایجاد شده در استاتور مطابق با اصل قطب های مغناطیسی همان فاز که دافعه های متفاوتی را جذب می کنند به چرخش در می آیند.

02. کارایی

موتورهای ناهمزمان: نیاز به جذب جریان از تحریک شبکه و در نتیجه مقدار معینی اتلاف انرژی، جریان راکتیو موتور و ضریب توان کم دارند.

موتور PMSM: میدان مغناطیسی توسط آهنرباهای دائمی تامین می شود، روتور به جریان هیجان انگیز نیاز ندارد و راندمان موتور بهبود می یابد.

03. حجم و وزن

استفاده از مواد آهنربای دائم با کارایی بالا باعث می شود که میدان مغناطیسی شکاف هوا موتورهای سنکرون آهنربای دائم بزرگتر از موتورهای ناهمزمان باشد.اندازه و وزن در مقایسه با موتورهای آسنکرون کاهش یافته است.این یک یا دو اندازه فریم کمتر از موتورهای آسنکرون خواهد بود.

04. جریان راه اندازی موتور

موتور آسنکرون: مستقیماً توسط برق فرکانس برق راه اندازی می شود و جریان راه اندازی زیاد است که می تواند به 5 تا 7 برابر جریان نامی برسد که در یک لحظه تأثیر زیادی بر روی شبکه برق می گذارد.جریان راه‌اندازی زیاد باعث می‌شود که افت ولتاژ مقاومت در برابر نشتی سیم‌پیچ استاتور افزایش یابد و گشتاور راه‌اندازی کم است، بنابراین راه‌اندازی سنگین نمی‌تواند به دست آید.حتی اگر از اینورتر استفاده شود، فقط می تواند در محدوده جریان خروجی نامی شروع به کار کند.

موتور PMSM: توسط یک کنترلر اختصاصی هدایت می شود که فاقد الزامات خروجی نامی کاهنده است.جریان راه اندازی واقعی کم است، جریان به تدریج با توجه به بار افزایش می یابد و گشتاور راه اندازی زیاد است.

05. ضریب قدرت

موتورهای آسنکرون دارای ضریب توان پایینی هستند، آنها باید مقدار زیادی جریان راکتیو را از شبکه برق جذب کنند، جریان راه اندازی زیاد موتورهای آسنکرون باعث تأثیر کوتاه مدت بر روی شبکه برق می شود و استفاده طولانی مدت باعث آسیب خاصی می شود. به تجهیزات شبکه برق و ترانسفورماتورها.اضافه کردن واحدهای جبران توان و انجام جبران توان راکتیو برای اطمینان از کیفیت شبکه برق و افزایش هزینه استفاده از تجهیزات ضروری است.

در روتور موتور سنکرون آهنربای دائم جریان القایی وجود ندارد و ضریب توان موتور بالاست که باعث بهبود ضریب کیفیت شبکه برق و بی نیازی از نصب جبران کننده می شود.

06. تعمیر و نگهداری

ساختار موتور ناهمزمان + کاهنده ارتعاش، گرما، نرخ شکست بالا، مصرف زیاد روان کننده و هزینه نگهداری دستی بالا را ایجاد می کند.باعث تلفات قطعی خاصی خواهد شد.

موتور سنکرون آهنربای دائم سه فاز، تجهیزات را مستقیماً هدایت می کند.از آنجایی که کاهنده حذف می شود، سرعت خروجی موتور کم است، نویز مکانیکی کم است، لرزش مکانیکی کم است و میزان شکست کم است.کل سیستم درایو تقریباً بدون نیاز به تعمیر و نگهداری است.

کاربرد:

موتورهای سنکرون آهنربای دائمی را می توان با مبدل های فرکانس ترکیب کرد تا بهترین سیستم کنترل سرعت بدون گام حلقه باز را تشکیل دهد که به طور گسترده برای تجهیزات انتقال کنترل سرعت در پتروشیمی، فیبر شیمیایی، نساجی، ماشین آلات، الکترونیک، شیشه، لاستیک، استفاده می شود. بسته بندی، چاپ، کاغذ سازی، چاپ و رنگرزی، متالورژی و سایر صنایع.

چرا موتورهای ac مغناطیس دائمی را انتخاب کنید؟

موتورهای مغناطیس دائم AC (PMAC) مزایای متعددی نسبت به انواع دیگر موتورها دارند، از جمله:

راندمان بالا: موتورهای PMAC به دلیل عدم تلفات مس روتور و کاهش تلفات سیم پیچ بسیار کارآمد هستند.آنها می توانند بازدهی تا 97٪ را به دست آورند و در نتیجه صرفه جویی قابل توجهی در مصرف انرژی داشته باشند.

چگالی توان بالا: موتورهای PMAC دارای چگالی توان بالاتری در مقایسه با سایر انواع موتور هستند، به این معنی که می توانند در هر واحد اندازه و وزن، توان بیشتری تولید کنند.این باعث می شود آنها برای برنامه هایی که فضا محدود است ایده آل باشند.

تراکم گشتاور بالا: موتورهای PMAC دارای چگالی گشتاور بالایی هستند، به این معنی که می توانند گشتاور بیشتری در واحد اندازه و وزن تولید کنند.این آنها را برای کاربردهایی که گشتاور بالا مورد نیاز است ایده آل می کند.

تعمیر و نگهداری کاهش یافته: از آنجایی که موتورهای PMAC فاقد برس هستند، نسبت به انواع دیگر موتورها به نگهداری کمتری نیاز دارند و طول عمر بیشتری دارند.

کنترل بهبودیافته: موتورهای PMAC کنترل سرعت و گشتاور بهتری در مقایسه با انواع دیگر موتورها دارند که آنها را برای کاربردهایی که کنترل دقیق مورد نیاز است ایده آل می کند.

دوستدار محیط زیست: موتورهای PMAC نسبت به انواع موتورهای دیگر دوستدار محیط زیست هستند زیرا از فلزات خاکی کمیاب استفاده می کنند که بازیافت آنها راحت تر است و زباله کمتری در مقایسه با سایر انواع موتور تولید می کند.

به طور کلی، مزایای موتورهای PMAC آنها را به گزینه ای عالی برای طیف گسترده ای از کاربردها، از جمله وسایل نقلیه الکتریکی، ماشین آلات صنعتی و سیستم های انرژی تجدید پذیر تبدیل می کند.

چگونه از مغناطیس زدایی موتورهای آهنربای دائم جلوگیری کنیم؟

01. انتخاب صحیح قدرت موتور آهنربای دائمی:

مغناطیس زدایی به انتخاب توان موتورهای آهنربای دائم مربوط می شود.انتخاب صحیح قدرت موتور PM می تواند از مغناطیس زدایی جلوگیری کرده یا آن را به تاخیر بیندازد.دلیل اصلی مغناطیس زدایی موتور سنکرون آهنربای دائمی این است که دما بسیار زیاد است و اضافه بار دلیل اصلی دمای بالا است.بنابراین هنگام انتخاب قدرت موتور آهنربای دائم باید حاشیه مشخصی باقی بماند.با توجه به وضعیت واقعی بار، به طور کلی، حدود 20٪ مناسب تر است.

02. از شروع بار سنگین و شروع مکرر خودداری کنید:

موتورهای سنکرون آهنربای دائم سعی می کنند از راه اندازی مستقیم یا شروع مکرر بارهای سنگین جلوگیری کنند.در طول فرآیند راه اندازی، گشتاور راه اندازی در حال نوسان است و در قسمت دره گشتاور راه اندازی، میدان مغناطیسی استاتور قطب مغناطیسی روتور را مغناطیس زدایی می کند.بنابراین سعی کنید از بار سنگین و راه اندازی مکرر موتور سنکرون آهنربای دائم خودداری کنید.

03. طراحی را بهبود بخشید:

(1) ضخامت آهنربای دائمی را به طور مناسب افزایش دهید:

از منظر طراحی و ساخت موتور سنکرون آهنربای دائم، رابطه بین واکنش آرمیچر، گشتاور الکترومغناطیسی و مغناطیس زدایی آهنربای دائمی باید در نظر گرفته شود.

تحت اثر ترکیبی شار مغناطیسی تولید شده توسط جریان سیم پیچ گشتاور و شار مغناطیسی تولید شده توسط سیم پیچ نیروی شعاعی، آهنرباهای دائمی روی سطح روتور به راحتی باعث مغناطیس زدایی می شوند.

در شرایطی که شکاف هوای موتور بدون تغییر باقی بماند، برای اطمینان از اینکه آهنربای دائمی مغناطیس زدایی نمی شود، موثرترین روش افزایش مناسب ضخامت آهنربای دائمی است.

(2) یک مدار شیار تهویه در داخل روتور برای کاهش افزایش دمای روتور وجود دارد:

اگر دمای روتور بیش از حد بالا باشد، آهنربای دائمی باعث از دست دادن غیرقابل برگشت مغناطیس می شود.در طراحی سازه، مدار تهویه داخلی روتور را می توان طوری طراحی کرد که به طور مستقیم فولاد مغناطیسی را خنک کند.نه تنها دمای فولاد مغناطیسی را کاهش می دهد، بلکه کارایی را نیز بهبود می بخشد.
