جزئیات محصول
محل منبع: چین
نام تجاری: ENNENG
گواهی: CE,UL
شماره مدل: PMM
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 مجموعه
قیمت: USD 500-5000/set
جزئیات بسته بندی: بسته بندی آماده دریا
زمان تحویل: 15-120 روز
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 20000 مجموعه در سال
نام: |

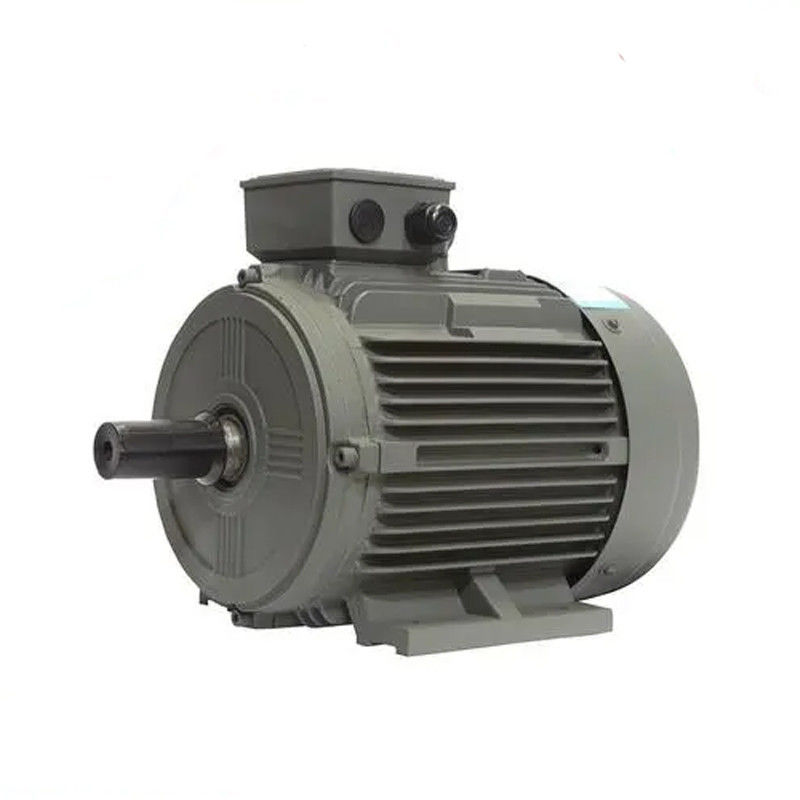

موتور الکتریکی سنکرون آهنربای دائمی |
جاری: |
AC |
مواد: |
زمین نادر NdFeB |
محدوده قدرت: |
5.5-3000 کیلووات |
نصب و راه اندازی: |
IMB3 IMB5 IMB35 |
لهستانی ها: |
2،4،6،8،10، و غیره |
درجه حفاظت: |
IP54 IP68 IP65 |
فرکانس: |
50/60 هرتز |
گواهی: |
CE، UL |
سرویس: |
ODM، OEM |
نام: |
موتور الکتریکی سنکرون آهنربای دائمی |
جاری: |
AC |
مواد: |
زمین نادر NdFeB |
محدوده قدرت: |
5.5-3000 کیلووات |
نصب و راه اندازی: |
IMB3 IMB5 IMB35 |
لهستانی ها: |
2،4،6،8،10، و غیره |
درجه حفاظت: |
IP54 IP68 IP65 |
فرکانس: |
50/60 هرتز |
گواهی: |
CE، UL |
سرویس: |
ODM، OEM |
دارای تاییدیه CE برای استفاده صنعتی OEM ODM Gearless AC PMSM Electric Motor
موتور سنکرون آهنربای دائمی چیست؟
موتور سنکرون مغناطیس دائمی عمدتاً از استاتور، روتور، شاسی، پوشش جلو-عقب، یاتاقان ها و غیره تشکیل شده است. موتور و انواع دیگر موتورها روتور آن است.
مواد مغناطیس دائمی با مغناطیسی از پیش مغناطیسی (باردار مغناطیسی) روی سطح یا داخل آهنربای دائمی موتور، میدان مغناطیسی شکاف هوای لازم را برای موتور فراهم می کند.این ساختار روتور می تواند به طور موثر حجم موتور را کاهش دهد، تلفات را کاهش دهد و راندمان را بهبود بخشد.
تجزیه و تحلیل اصل مزایای فنی موتور آهنربای دائمی
اصل موتور سنکرون مغناطیس دائم به شرح زیر است: در سیم پیچی استاتور موتور به جریان سه فاز، پس از جریان عبوری، یک میدان مغناطیسی دوار برای سیم پیچ استاتور موتور تشکیل می دهد.از آنجایی که روتور با آهنربای دائمی نصب می شود، قطب مغناطیسی آهنربای دائم ثابت است، طبق اصل قطب های مغناطیسی همان فاز که دافعه های مختلف را جذب می کنند، میدان مغناطیسی چرخشی ایجاد شده در استاتور، روتور را به سمت چرخش سوق می دهد. سرعت روتور برابر است با سرعت قطب دوار تولید شده در استاتور.
با توجه به استفاده از آهنرباهای دائمی برای تامین میدان های مغناطیسی، فرآیند روتور بالغ، قابل اعتماد و در اندازه انعطاف پذیر است و ظرفیت طراحی می تواند به کوچکی ده ها وات، تا مگاوات باشد.در عین حال، با افزایش یا کاهش تعداد جفت‌های آهنربای دائمی روتور، تغییر تعداد قطب‌های موتور آسان‌تر می‌شود که باعث می‌شود محدوده سرعت موتورهای سنکرون آهنربای دائم گسترده‌تر شود.با روتورهای آهنربای دائم چند قطبی، سرعت نامی می تواند به اندازه یک رقم پایین باشد، که دستیابی به آن توسط موتورهای ناهمزمان معمولی دشوار است.
به خصوص در محیط کاربرد پرقدرت با سرعت کم، موتور سنکرون آهنربای دائم را می توان مستقیماً توسط یک طراحی چند قطبی با سرعت کم هدایت کرد، در مقایسه با یک موتور معمولی به اضافه کاهنده، می توان مزایای موتور سنکرون آهنربای دائمی را برجسته کرد. .
تفاوت بین موتور آهنربای دائمی و موتور ناهمزمان:
01. ساختار روتور
موتور ناهمزمان: روتور از یک هسته آهنی و یک سیم پیچ، عمدتاً روتورهای قفس سنجابی و سیم پیچی تشکیل شده است.روتور قفس سنجابی با میله های آلومینیومی ریخته گری می شود.میدان مغناطیسی نوار آلومینیومی که استاتور را برش می دهد، روتور را به حرکت در می آورد.
موتور PMSM: آهنرباهای دائمی در قطب های مغناطیسی روتور تعبیه شده اند و توسط میدان مغناطیسی چرخشی ایجاد شده در استاتور مطابق با اصل قطب های مغناطیسی همان فاز که دافعه های متفاوتی را جذب می کنند به چرخش در می آیند.
02. کارایی
موتورهای ناهمزمان: نیاز به جذب جریان از تحریک شبکه و در نتیجه مقدار معینی اتلاف انرژی، جریان راکتیو موتور و ضریب توان کم دارند.
موتور PMSM: میدان مغناطیسی توسط آهنرباهای دائمی تامین می شود، روتور به جریان هیجان انگیز نیاز ندارد و راندمان موتور بهبود می یابد.
03. حجم و وزن
استفاده از مواد آهنربای دائم با کارایی بالا باعث می شود که میدان مغناطیسی شکاف هوا موتورهای سنکرون آهنربای دائم بزرگتر از موتورهای ناهمزمان باشد.اندازه و وزن در مقایسه با موتورهای آسنکرون کاهش یافته است.این یک یا دو اندازه فریم کمتر از موتورهای آسنکرون خواهد بود.
04. جریان راه اندازی موتور
موتور آسنکرون: مستقیماً توسط برق فرکانس برق راه اندازی می شود و جریان راه اندازی زیاد است که می تواند به 5 تا 7 برابر جریان نامی برسد که در یک لحظه تأثیر زیادی بر روی شبکه برق می گذارد.جریان راه‌اندازی زیاد باعث می‌شود که افت ولتاژ مقاومت در برابر نشتی سیم‌پیچ استاتور افزایش یابد و گشتاور راه‌اندازی کم است، بنابراین راه‌اندازی سنگین نمی‌تواند به دست آید.حتی اگر از اینورتر استفاده شود، فقط می تواند در محدوده جریان خروجی نامی شروع به کار کند.
موتور PMSM: توسط یک کنترلر اختصاصی هدایت می شود که فاقد الزامات خروجی نامی کاهنده است.جریان راه اندازی واقعی کم است، جریان به تدریج با توجه به بار افزایش می یابد و گشتاور راه اندازی زیاد است.
05. ضریب قدرت
موتورهای آسنکرون دارای ضریب توان پایینی هستند، آنها باید مقدار زیادی جریان راکتیو را از شبکه برق جذب کنند، جریان راه اندازی زیاد موتورهای آسنکرون باعث تأثیر کوتاه مدت بر روی شبکه برق می شود و استفاده طولانی مدت باعث آسیب خاصی می شود. به تجهیزات شبکه برق و ترانسفورماتورها.اضافه کردن واحدهای جبران توان و انجام جبران توان راکتیو برای اطمینان از کیفیت شبکه برق و افزایش هزینه استفاده از تجهیزات ضروری است.
در روتور موتور سنکرون آهنربای دائم جریان القایی وجود ندارد و ضریب توان موتور بالاست که باعث بهبود ضریب کیفیت شبکه برق و بی نیازی از نصب جبران کننده می شود.
06. تعمیر و نگهداری
ساختار موتور ناهمزمان + کاهنده ارتعاش، گرما، نرخ شکست بالا، مصرف زیاد روان کننده و هزینه نگهداری دستی بالا را ایجاد می کند.باعث تلفات قطعی خاصی خواهد شد.
موتور سنکرون آهنربای دائم سه فاز، تجهیزات را مستقیماً هدایت می کند.از آنجایی که کاهنده حذف می شود، سرعت خروجی موتور کم است، نویز مکانیکی کم است، لرزش مکانیکی کم است و میزان شکست کم است.کل سیستم درایو تقریباً بدون نیاز به تعمیر و نگهداری است.
موتور سنکرون آهنربای دائم سه فاز، تجهیزات را مستقیماً هدایت می کند.از آنجایی که کاهنده حذف می شود، سرعت خروجی موتور کم است، نویز مکانیکی کم است، لرزش مکانیکی کم است و میزان شکست کم است.کل سیستم درایو تقریباً بدون نیاز به تعمیر و نگهداری است.
ویژگی ها و مزایای موتورهای آهنربای دائم:
موتور از منبع تحریک را می توان به دو دسته تقسیم کرد: موتور آهنربای دائمی و موتور تحریک الکتریکی.موتور آهنربای دائمی یک موتور الکتریکی است که یک میدان مغناطیسی تحریکی از یک آهنربای دائمی تولید می کند.پرکاربردترین موتورهای سه فاز ناهمزمان در صنعت و مصارف عمرانی مانند سری Y، سری Y2، YE2، سری YX3، سری YB، سری YB2 و ... همگی متعلق به موتورهای تحریک الکتریکی هستند.محصولات ENNENG موتور موتورهای سنکرون آهنربای دائم بسیار کارآمد هستند.
در مقایسه با موتورهای تحریک الکتریکی سنتی، موتورهای آهنربای دائم، به ویژه موتورهای آهنربای دائم خاکی کمیاب، دارای مزایای ساختار ساده، عملکرد قابل اعتماد، اندازه کوچک، سبک وزن، تلفات کوچک و راندمان بالا و شکل و اندازه موتور انعطاف پذیر و متنوع هستند.این برنامه بسیار گسترده است و تقریباً تمام زمینه های هوافضا، دفاع ملی، تولیدات صنعتی و کشاورزی و زندگی روزمره را پوشش می دهد.
موتور سنکرون آهنربای دائم (PMSM) نوعی موتور الکتریکی است که از آهنرباهای دائمی در روتور برای ایجاد میدان مغناطیسی استفاده می کند.برخی از ویژگی های موتور PMSM عبارتند از:
راندمان بالا: موتورهای PMSM بسیار کارآمد هستند، با سطوح راندمان تا 98٪.دلیل آن این است که آنها به دلیل داشتن آهنرباهای دائمی، نسبت به انواع دیگر موتورها تلفات توان کمتری دارند.
چگالی توان بالا: موتورهای PMSM دارای چگالی توان بالایی هستند، به این معنی که می توانند سطح بالایی از قدرت را در یک بسته کوچک ارائه دهند.این باعث می شود آنها برای استفاده در برنامه هایی که فضا محدود است ایده آل باشند.
گشتاور بالا: موتورهای PMSM چگالی گشتاور بالایی دارند، به این معنی که می توانند گشتاور زیادی را در یک بسته بندی کوچک تولید کنند.این آنها را برای استفاده در برنامه هایی که گشتاور بالا مورد نیاز است ایده آل می کند.
کنترل دقیق: موتورهای PMSM به دلیل کنترل دقیق خود شناخته می شوند، که آنها را برای استفاده در برنامه هایی که کنترل دقیق سرعت مورد نیاز است، ایده آل می کند.
تعمیر و نگهداری کم: موتورهای PMSM طراحی ساده ای دارند و نیازی به نگهداری زیادی ندارند.این آنها را برای استفاده در برنامه هایی که تعمیر و نگهداری دشوار یا گران است ایده آل می کند.
محدوده سرعت گسترده: موتورهای PMSM دارای محدوده سرعت گسترده ای هستند که آنها را برای استفاده در کاربردهای مختلف مناسب می کند.
نویز و لرزش کم: موتورهای PMSM بی سر و صدا کار می کنند و کمترین ارتعاش را تولید می کنند، و آنها را برای استفاده در کاربردهایی که باید صدا و ارتعاش را به حداقل برسانید مناسب می کند.
چگونه از مغناطیس زدایی موتور آهنربای دائم جلوگیری کنیم؟
01. انتخاب صحیح قدرت موتور آهنربای دائمی:
مغناطیس زدایی به انتخاب توان موتورهای آهنربای دائم مربوط می شود.انتخاب صحیح قدرت موتور PM می تواند از مغناطیس زدایی جلوگیری کرده یا آن را به تاخیر بیندازد.دلیل اصلی مغناطیس زدایی موتور سنکرون آهنربای دائمی این است که دما بسیار زیاد است و اضافه بار دلیل اصلی دمای بالا است.بنابراین هنگام انتخاب قدرت موتور آهنربای دائم باید حاشیه مشخصی باقی بماند.با توجه به وضعیت واقعی بار، به طور کلی حدود 20٪ مناسب تر است.
02. از شروع بار سنگین و شروع مکرر خودداری کنید:
موتورهای سنکرون آهنربای دائم سعی می کنند از راه اندازی مستقیم یا شروع مکرر بارهای سنگین جلوگیری کنند.در طول فرآیند راه اندازی، گشتاور راه اندازی در حال نوسان است و در قسمت دره گشتاور راه اندازی، میدان مغناطیسی استاتور قطب مغناطیسی روتور را مغناطیس زدایی می کند.بنابراین سعی کنید از بار سنگین و راه اندازی مکرر موتور سنکرون آهنربای دائم خودداری کنید.
03. طراحی را بهبود بخشید:
(1) ضخامت آهنربای دائمی را به طور مناسب افزایش دهید:
از منظر طراحی و ساخت موتور سنکرون آهنربای دائم، رابطه بین واکنش آرمیچر، گشتاور الکترومغناطیسی و مغناطیس زدایی آهنربای دائمی باید در نظر گرفته شود.
تحت اثر ترکیبی شار مغناطیسی تولید شده توسط جریان سیم پیچ گشتاور و شار مغناطیسی تولید شده توسط سیم پیچ نیروی شعاعی، آهنرباهای دائمی روی سطح روتور به راحتی باعث مغناطیس زدایی می شوند.
در شرایطی که شکاف هوای موتور بدون تغییر باقی بماند، برای اطمینان از اینکه آهنربای دائمی مغناطیس زدایی نمی شود، موثرترین روش افزایش مناسب ضخامت آهنربای دائمی است.
(2) یک مدار شیار تهویه در داخل روتور برای کاهش افزایش دمای روتور وجود دارد:
اگر دمای روتور بیش از حد بالا باشد، آهنربای دائمی باعث از دست دادن غیرقابل برگشت مغناطیس می شود.در طراحی سازه، مدار تهویه داخلی روتور را می توان طوری طراحی کرد که به طور مستقیم فولاد مغناطیسی را خنک کند.نه تنها دمای فولاد مغناطیسی را کاهش می دهد، بلکه کارایی را نیز بهبود می بخشد.
