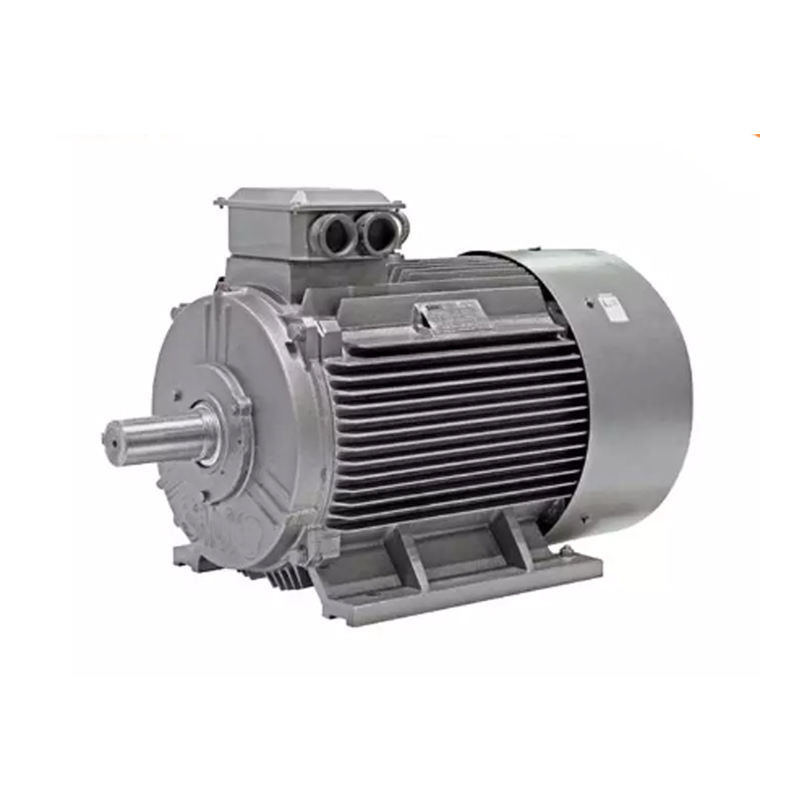

موتور سنکرون آهنربای دائم 22 کیلووات 37 کیلووات 4 قطبی 3 فاز

ویژگی ها و مزایای موتورهای آهنربای دائم:

موتور از منبع تحریک را می توان به دو دسته تقسیم کرد: موتور آهنربای دائمی و موتور تحریک الکتریکی.موتور آهنربای دائمی یک موتور الکتریکی است که یک میدان مغناطیسی تحریکی از یک آهنربای دائمی تولید می کند.پرکاربردترین موتورهای سه فاز ناهمزمان در صنعت و مصارف عمرانی مانند سری Y، سری Y2، YE2، سری YX3، سری YB، سری YB2 و ... همگی متعلق به موتورهای تحریک الکتریکی هستند.محصولات ENNENG موتور موتورهای سنکرون آهنربای دائم بسیار کارآمد هستند.

در مقایسه با موتورهای تحریک الکتریکی سنتی، موتورهای آهنربای دائم، به ویژه موتورهای آهنربای دائم خاکی کمیاب، دارای مزایای ساختار ساده، عملکرد قابل اعتماد، اندازه کوچک، سبک وزن، تلفات کوچک و راندمان بالا و شکل و اندازه موتور انعطاف پذیر و متنوع هستند.این برنامه بسیار گسترده است و تقریباً تمام زمینه های هوافضا، دفاع ملی، تولیدات صنعتی و کشاورزی و زندگی روزمره را پوشش می دهد.

موتور سنکرون آهنربای دائم (PMSM) نوعی موتور الکتریکی است که از آهنرباهای دائمی در روتور برای ایجاد میدان مغناطیسی استفاده می کند.برخی از ویژگی های موتور PMSM عبارتند از:

1. راندمان بالا: موتورهای PMSM بسیار کارآمد هستند، با سطوح راندمان تا 98٪.دلیل آن این است که آنها به دلیل داشتن آهنرباهای دائمی، نسبت به انواع دیگر موتورها تلفات توان کمتری دارند.

2. چگالی توان بالا: موتورهای PMSM دارای چگالی توان بالایی هستند، به این معنی که می توانند سطح بالایی از قدرت را در یک بسته کوچک ارائه دهند.این باعث می شود آنها برای استفاده در برنامه هایی که فضا محدود است ایده آل باشند.

3. گشتاور بالا: موتورهای PMSM چگالی گشتاور بالایی دارند، به این معنی که می توانند گشتاور زیادی را در یک بسته بندی کوچک تولید کنند.این آنها را برای استفاده در برنامه هایی که گشتاور بالا مورد نیاز است ایده آل می کند.

4. کنترل دقیق: موتورهای PMSM به دلیل کنترل دقیق خود شناخته می شوند، که آنها را برای استفاده در برنامه هایی که کنترل دقیق سرعت مورد نیاز است، ایده آل می کند.

5. تعمیر و نگهداری کم: موتورهای PMSM طراحی ساده ای دارند و نیازی به نگهداری زیادی ندارند.این آنها را برای استفاده در برنامه هایی که تعمیر و نگهداری دشوار یا گران است ایده آل می کند.

6. محدوده سرعت گسترده: موتورهای PMSM دارای محدوده سرعت گسترده ای هستند که آنها را برای استفاده در کاربردهای مختلف مناسب می کند.

7. نویز و لرزش کم: موتورهای PMSM بی سر و صدا کار می کنند و کمترین ارتعاش را تولید می کنند، و آنها را برای استفاده در کاربردهایی که باید صدا و ارتعاش را به حداقل برسانید مناسب می کند.

دلایل مغناطیس زدایی موتورهای آهنربای دائم:

01. انتخاب نامناسب فولاد مغناطیسی

اگر محاسبه طراحی موتور به اندازه کافی دقیق نباشد و درجه پایین‌تری به اشتباه انتخاب شده باشد، مانند آهنربای دائمی 180 درجه سانتیگراد باید انتخاب شود اما 155 درجه سانتیگراد اشتباه انتخاب شده است، ممکن است چنین وضعیتی وجود داشته باشد: آزمایش اولیه شاخص رکورد فرآیند آزمایش بسیار خوب است، از آنجایی که موتور به تدریج تمایل به پایداری حرارتی دارد، شاخص های مربوطه موتور شروع به بدتر شدن می کند و از انتظارات طراحی بیشتر و بیشتر منحرف می شود.در یک لحظه خاص، جریان به شدت افزایش می یابد، اینورتر به سرعت متوقف می شود و یک کد اضافه جریان نمایش داده می شود.ویژگی های بی باری موتور را دوباره تست کنید، که نشان می دهد موتور مغناطیس خود را از دست داده است و فولاد مغناطیسی باید جایگزین شود.

02. گرم شدن بیش از حد مشکل مغناطیس زدایی

از دست دادن مغناطیس ناشی از گرمای بیش از حد موضوع حساسی است و کاهش خواص مغناطیسی آهنرباها نیز می تواند منجر به مشکلات جریان بیش از حد و گرمای بیش از حد شود.اگر تأثیر خواص مغناطیسی فولاد مغناطیسی حذف شود و فقط ضریب حرارتی در نظر گرفته شود، می توان تعیین کرد که در دو حالت پدیده مغناطیسی زدایی بیش از حد گرما رخ می دهد: اول، مسیر تهویه گردشی در موتور غیر معقول، که قانون طبیعی هدایت سرما و گرما را نقض می کند و منجر به تجمع گرمای موضعی می شود.دوم، بار حرارتی سیم پیچ بسیار زیاد است و تولید گرما از سطح تبادل حرارتی سیستم تبادل حرارت موتور فراتر می رود.

03. مشکل جریان مغناطیس زدایی بیش از حد

هنگامی که موتور در حال کار است، زمانی که جریان بار از توانایی ضد مغناطیس زدایی آهنربا فراتر رود، باعث مغناطیس زدایی غیرقابل برگشت آهنربا می شود که جریان بار را بیشتر می کند و مغناطیس زدایی غیرقابل برگشت آهنربا را تشدید می کند.این حرکت متقابل، مغناطیس زدایی غیرقابل برگشت را تا زمان مغناطیس زدایی تسریع می کند.

4. چگونه از مغناطیس زدایی موتورهای آهنربای دائم جلوگیری کنیم؟

01. انتخاب صحیح قدرت موتور آهنربای دائمی:

مغناطیس زدایی به انتخاب توان موتورهای آهنربای دائم مربوط می شود.انتخاب صحیح قدرت موتور PM می تواند از مغناطیس زدایی جلوگیری کرده یا آن را به تاخیر بیندازد.دلیل اصلی مغناطیس زدایی موتور سنکرون آهنربای دائمی این است که دما بسیار زیاد است و اضافه بار دلیل اصلی دمای بالا است.بنابراین هنگام انتخاب قدرت موتور آهنربای دائم باید حاشیه مشخصی باقی بماند.با توجه به وضعیت واقعی بار، به طور کلی، حدود 20٪ مناسب تر است.

02. از شروع بار سنگین و شروع مکرر خودداری کنید:

موتورهای سنکرون آهنربای دائم سعی می کنند از راه اندازی مستقیم یا شروع مکرر بارهای سنگین جلوگیری کنند.در طول فرآیند راه اندازی، گشتاور راه اندازی در حال نوسان است و در قسمت دره گشتاور راه اندازی، میدان مغناطیسی استاتور قطب مغناطیسی روتور را مغناطیس زدایی می کند.بنابراین سعی کنید از بار سنگین و راه اندازی مکرر موتور سنکرون آهنربای دائم خودداری کنید.

03. طراحی را بهبود بخشید:

(1) ضخامت آهنربای دائمی را به طور مناسب افزایش دهید:

از منظر طراحی و ساخت موتور سنکرون آهنربای دائم، رابطه بین واکنش آرمیچر، گشتاور الکترومغناطیسی و مغناطیس زدایی آهنربای دائمی باید در نظر گرفته شود.

تحت اثر ترکیبی شار مغناطیسی تولید شده توسط جریان سیم پیچ گشتاور و شار مغناطیسی تولید شده توسط سیم پیچ نیروی شعاعی، آهنرباهای دائمی روی سطح روتور به راحتی باعث مغناطیس زدایی می شوند.

در شرایطی که شکاف هوای موتور بدون تغییر باقی بماند، برای اطمینان از اینکه آهنربای دائمی مغناطیس زدایی نمی شود، موثرترین روش افزایش مناسب ضخامت آهنربای دائمی است.

(2) یک مدار شیار تهویه در داخل روتور برای کاهش افزایش دمای روتور وجود دارد:

اگر دمای روتور بیش از حد بالا باشد، آهنربای دائمی باعث از دست دادن غیرقابل برگشت مغناطیس می شود.در طراحی سازه، مدار تهویه داخلی روتور را می توان طوری طراحی کرد که به طور مستقیم فولاد مغناطیسی را خنک کند.نه تنها دمای فولاد مغناطیسی را کاهش می دهد، بلکه کارایی را نیز بهبود می بخشد.
