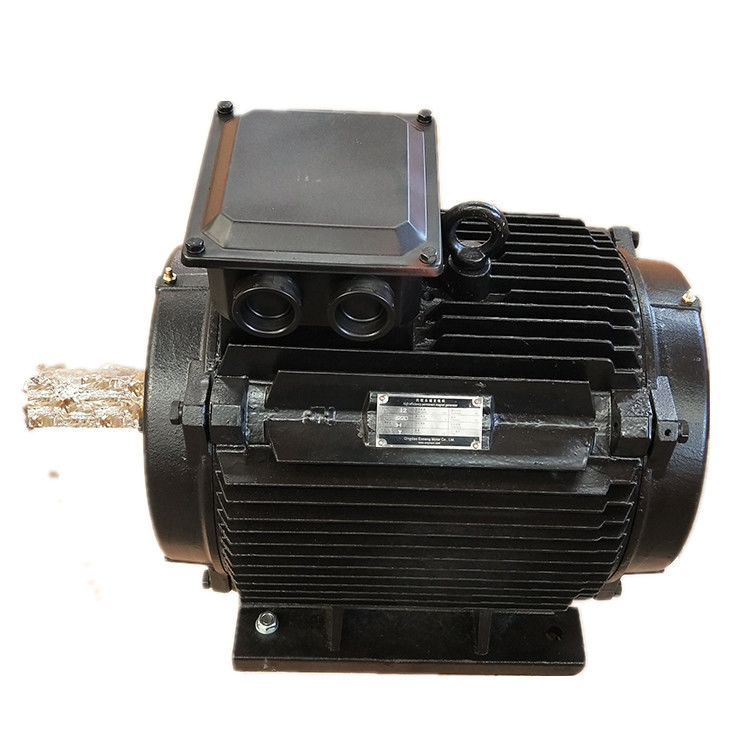

دینام مغناطیسی دائمی 250 کیلووات 125 دور در دقیقه 400 ولت 50 هرتز برای تولید برق

دینام مغناطیسی دائمی تولید برق 250 کیلووات 125 دور در دقیقه 400 ولت 50 هرتز

طراحی محصول

پارامتر فنی

تصاویر تفصیلی

مولد آهنربای دائم چیست؟

مولد آهنربای دائم دستگاهی است که انرژی مکانیکی را به انرژی الکتریکی تبدیل می کند.در این دستگاه سیم پیچ های روتور با آهنرباهای دائمی جایگزین شده است.ژنراتورهای آهنربای دائم بیشتر در کاربردهای صنعتی مانند توربین ها و موتورها برای تولید انرژی الکتریکی تجاری استفاده می شوند، دینام آهنربای دائم منبع جایگزین انرژی است و دارای مزایای متعددی است که آن را به دستگاهی عالی برای انواع کاربردهای مسکونی، تجاری و صنعتی تبدیل می کند. .

ساختار

ژنراتور آهنربای دائمی عمدتاً از روتور، پوشش انتهایی و استاتور تشکیل شده است.ساختار استاتور بسیار شبیه به یک دینام معمولی است.بزرگترین تفاوت بین ساختار روتور و دینام این است که با کیفیت بالا وجود دارد با توجه به موقعیت آهنربای دائمی روی روتور، ژنراتور آهنربای دائم معمولاً به ساختار روتور سطحی و ساختار روتور داخلی تقسیم می شود. .

اصل کار

ژنراتور آهنربای دائمی از اصل القای الکترومغناطیسی استفاده می کند به این صورت که سیم خط میدان مغناطیسی را برای القای پتانسیل الکتریکی قطع می کند و انرژی مکانیکی محرک اصلی را به انرژی الکتریکی خروجی تبدیل می کند.از دو بخش استاتور و روتور تشکیل شده است.استاتور آرمیچری است که الکتریسیته تولید می کند و روتور قطب مغناطیسی است.استاتور از یک هسته آهنی آرمیچر، سیم پیچ سه فاز با تخلیه یکنواخت، پایه ماشین و پوشش انتهایی تشکیل شده است.

روتور معمولاً از نوع قطب پنهان است که از سیم پیچ تحریک، هسته و شفت آهنی، حلقه محافظ، حلقه مرکزی و غیره تشکیل شده است.

سیم پیچ تحریک روتور با جریان DC تغذیه می شود تا یک میدان مغناطیسی نزدیک به توزیع سینوسی ایجاد کند (که میدان مغناطیسی روتور نامیده می شود) و شار تحریک موثر آن با سیم پیچ آرمیچر ثابت تلاقی می کند.هنگامی که روتور می چرخد، میدان مغناطیسی روتور همراه با آن می چرخد.هر بار که یک چرخش ایجاد می شود، خطوط مغناطیسی نیرو هر سیم پیچ فاز استاتور را به ترتیب قطع می کنند و یک پتانسیل AC سه فاز در سیم پیچ استاتور سه فاز القا می شود.

هنگامی که ژنراتور pm با یک بار متقارن کار می کند، جریان آرمیچر سه فاز سنتز می شود تا یک میدان مغناطیسی دوار با سرعت سنکرون ایجاد کند.میدان های استاتور و روتور برای تولید گشتاور ترمز با هم تعامل دارند.گشتاور مکانیکی ورودی از توربین بر گشتاور ترمز غلبه کرده و کار می کند.

امکانات

① ژنراتور دارای قطب های زیادی است که فرکانس و کارایی را بهبود می بخشد و در هزینه یکسو کننده ها و اینورترها صرفه جویی می کند.

② تجزیه و تحلیل المان محدود هنگام طراحی ژنراتور، ساختار فشرده استفاده می شود.گشتاور راه اندازی کم، مشکل راه اندازی باد کوچک را حل می کند و استفاده از انرژی باد را بهبود می بخشد.

③ افزایش دهنده دنده را کنار بگذارید، قابلیت اطمینان و کارایی ژنراتور را بهبود بخشید و میزان نگهداری را کاهش دهید.

④ عایق کلاس H، اشباع فشار خلاء.

⑤ ساختارهای زیادی مانند محور عمودی، محور افقی، روتور داخلی، روتور خارجی و نوع صفحه داشته باشد.

⑥ روتورهای قوی، ژنراتور می تواند به سرعت بالایی دست یابد.

⑦ اندازه کوچک، سبک وزن، چگالی انرژی بالا، مناسب برای موقعیت های خاص.

⑧ راندمان اجرا در کل محدوده سرعت، راندمان بالا.

⑨ از بلبرینگ های حاوی روغن با سرعت بالا، بدون تعمیر و نگهداری و قابلیت اطمینان بالا استفاده کنید.

2. ژنراتورهای سرعت متغیر راه حلی برای صنعت آبی ارائه می دهند.

افزایش بهره وری از فناوری سرعت متغیر می تواند بسیاری از سایت های آبی کوچک را از نظر اقتصادی امکان پذیر کند.



ژنراتور باد از آهنرباهای دائمی NdFeB استفاده می کند که نیاز به برس و حلقه های لغزنده را از بین می برد، تعمیر و نگهداری را کاهش می دهد و قابلیت اطمینان را بهبود می بخشد.سرعت نامی ژنراتور کم است و مستقیماً توسط چرخ باد کوپل شده و هدایت می شود که ساختار ژنراتور را ساده می کند.وزن دستگاه کاهش می یابد و هزینه کاهش می یابد.راندمان ژنراتور بالاتر است، گشتاور مقاومت راه اندازی کوچک است، و راه اندازی آن در سرعت های باد کمتر آسان است، که عملکرد تولید برق با سرعت پایین ژنراتور بادی را بهبود می بخشد و استفاده از انرژی باد را بهبود می بخشد.
