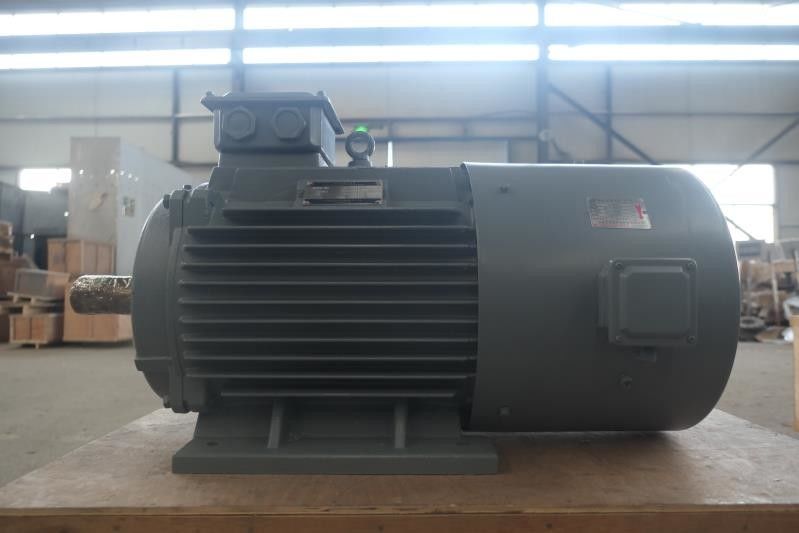

دینام مگنت دائمی دور در دقیقه کم صدا و تعمیر و نگهداری کم

آلترناتور مگنت دائمی با نویز کم و تعمیر و نگهداری پایین

طراحی محصول

پارامتر فنی

تصاویر تفصیلی

مولد آهنربای دائم چیست؟

مولد آهنربای دائم دستگاهی است که انرژی مکانیکی را به انرژی الکتریکی تبدیل می کند.در این دستگاه سیم پیچ های روتور با آهنرباهای دائمی جایگزین شده است.ژنراتورهای آهنربای دائم بیشتر در کاربردهای صنعتی مانند توربین ها و موتورها برای تولید انرژی الکتریکی تجاری استفاده می شوند، دینام آهنربای دائم منبع جایگزین انرژی است و دارای مزایای متعددی است که آن را به دستگاهی عالی برای انواع کاربردهای مسکونی، تجاری و صنعتی تبدیل می کند. .

ساختار

ژنراتور آهنربای دائمی عمدتاً از روتور، پوشش انتهایی و استاتور تشکیل شده است.ساختار استاتور بسیار شبیه به یک دینام معمولی است.بزرگترین تفاوت بین ساختار روتور و دینام این است که با کیفیت بالا وجود دارد با توجه به موقعیت آهنربای دائمی روی روتور، ژنراتور آهنربای دائم معمولاً به ساختار روتور سطحی و ساختار روتور داخلی تقسیم می شود. .

اصل کار

ژنراتور آهنربای دائمی از اصل القای الکترومغناطیسی استفاده می کند به این صورت که سیم خط میدان مغناطیسی را برای القای پتانسیل الکتریکی قطع می کند و انرژی مکانیکی محرک اصلی را به انرژی الکتریکی خروجی تبدیل می کند.از دو بخش استاتور و روتور تشکیل شده است.استاتور آرمیچری است که الکتریسیته تولید می کند و روتور قطب مغناطیسی است.استاتور از یک هسته آهنی آرمیچر، سیم پیچ سه فاز با تخلیه یکنواخت، پایه ماشین و پوشش انتهایی تشکیل شده است.

روتور معمولاً از نوع قطب پنهان است که از سیم پیچ تحریک، هسته و شفت آهنی، حلقه محافظ، حلقه مرکزی و غیره تشکیل شده است.

سیم پیچ تحریک روتور با جریان DC تغذیه می شود تا یک میدان مغناطیسی نزدیک به توزیع سینوسی ایجاد کند (که میدان مغناطیسی روتور نامیده می شود) و شار تحریک موثر آن با سیم پیچ آرمیچر ثابت تلاقی می کند.هنگامی که روتور می چرخد، میدان مغناطیسی روتور همراه با آن می چرخد.هر بار که یک چرخش ایجاد می شود، خطوط مغناطیسی نیرو هر سیم پیچ فاز استاتور را به ترتیب قطع می کنند و یک پتانسیل AC سه فاز در سیم پیچ استاتور سه فاز القا می شود.

هنگامی که ژنراتور pm با یک بار متقارن کار می کند، جریان آرمیچر سه فاز سنتز می شود تا یک میدان مغناطیسی دوار با سرعت سنکرون ایجاد کند.میدان های استاتور و روتور برای تولید گشتاور ترمز با هم تعامل دارند.گشتاور مکانیکی ورودی از توربین بر گشتاور ترمز غلبه کرده و کار می کند.

روتور دینام مغناطیس دائم به طور مستقیم به یک توربین بادی مجهز است تا بتواند برق ثابتی تولید کند.راندمان آلترناتورهای سنکرون مغناطیس دائم بسیار بیشتر از ژنراتورهای ناهمزمان است.مزایای مختلفی را نسبت به ژنراتورهای ناهمزمان ارائه می دهد که به شرح زیر است:

· درایو مستقیم (بدون ضرب سرعت، بدون نیاز به گیربکس)

· عملاً بدون تعمیر و نگهداری

· بالاترین نسبت قدرت به وزن در درایو مستقیم

· بازدهی بالا

· ساده سازی طراحی مکانیکی · رابط مکانیکی آسان

· بهینه سازی هزینه

· آنها سازگار با محیط زیست هستند و برای تولید برق به آب و هوای خارجی متکی نیستند

· اندازه آنها کوچکتر است و از این رو در مقایسه با انواع دیگر ژنراتورها به فضای بسیار کمتری نیاز دارند.

· این ژنراتورهای آهنربای دائمی برای سالها و پس از آن بدون هیچ گونه سایش و پارگی کار می کنند.علاوه بر این، آنها بدون صدا و بدون نویز هستند، بنابراین آلودگی صوتی را به صفر می‌رسانند.

کاربردهای ژنراتور مغناطیسی دائمی

· PMGهای با سرعت پایین و مستقیم بدون گیربکس و قطعات با چرخش سریع کار می کنند و در نتیجه باعث افزایش قابلیت اطمینان و راندمان ترن درایو برتر می شوند.

· ژنراتور را می توان با ساختار استاتور قطعه بندی شده طراحی کرد.این امر باعث ایجاد افزونگی می شود و تعمیر ژنراتور در ناسل را بدون جداسازی کامل ممکن می سازد.به صورت اختیاری، طراحی ژنراتور ما می تواند از یاتاقان ژنراتور به عنوان یاتاقان اصلی توربین برای ادغام سیستم ترمز توربین در ساختار ژنراتور استفاده کند.مزایای آن سادگی، اجزای کمتر و در نتیجه قابلیت اطمینان بالاتر است.

· با افزایش هزینه برق، تعداد فزاینده ای از جمعیت به دنبال منبع جایگزین انرژی هستند و ژنراتورهای آهنربای دائمی کاملاً متناسب با این شکاف هستند.این ژنراتورها همچنین می توانند فشار بر محیط زیست را کاهش دهند زیرا از هیچ منبع انرژی تجدید ناپذیر برای تولید برق استفاده نمی کنند.
