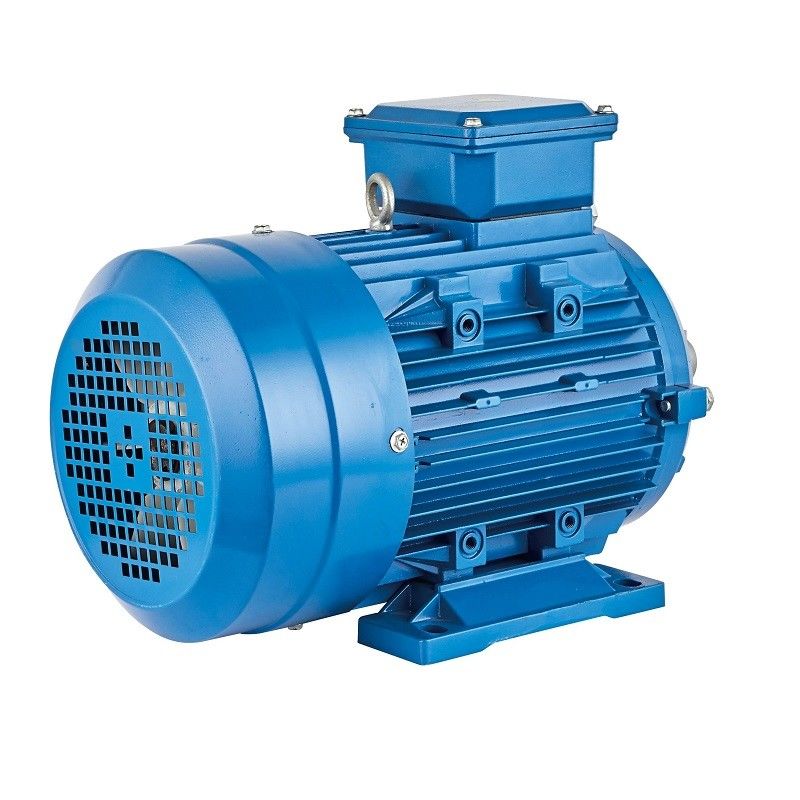

موتور سنکرون با سرعت متغیر 160 کیلووات

چرا موتورهای ac مغناطیس دائمی را انتخاب کنید؟

موتورهای مغناطیس دائم AC (PMAC) مزایای متعددی نسبت به انواع دیگر موتورها دارند، از جمله:

راندمان بالا: موتورهای PMAC به دلیل عدم تلفات مس روتور و کاهش تلفات سیم پیچ بسیار کارآمد هستند.آنها می توانند بازدهی تا 97٪ را به دست آورند و در نتیجه صرفه جویی قابل توجهی در مصرف انرژی داشته باشند.

چگالی توان بالا: موتورهای PMAC دارای چگالی توان بالاتری در مقایسه با سایر انواع موتور هستند، به این معنی که می توانند در هر واحد اندازه و وزن، توان بیشتری تولید کنند.این باعث می شود آنها برای برنامه هایی که فضا محدود است ایده آل باشند.

تراکم گشتاور بالا: موتورهای PMAC دارای چگالی گشتاور بالایی هستند، به این معنی که می توانند گشتاور بیشتری در واحد اندازه و وزن تولید کنند.این آنها را برای کاربردهایی که گشتاور بالا مورد نیاز است ایده آل می کند.

تعمیر و نگهداری کاهش یافته: از آنجایی که موتورهای PMAC فاقد برس هستند، نسبت به انواع دیگر موتورها به نگهداری کمتری نیاز دارند و طول عمر بیشتری دارند.

کنترل بهبودیافته: موتورهای PMAC کنترل سرعت و گشتاور بهتری در مقایسه با انواع دیگر موتورها دارند که آنها را برای کاربردهایی که کنترل دقیق مورد نیاز است ایده آل می کند.

معادله EMF و گشتاور

در یک ماشین سنکرون، متوسط ​​EMF القا شده در هر فاز، EMF القاء دینامیکی در موتور سنکرون نامیده می شود، برش شار توسط هر هادی در هر دور Pϕ Weber است.

سپس زمان صرف شده برای تکمیل یک دور 60/N ثانیه است

میانگین EMF القا شده در هر هادی را می توان با استفاده از آن محاسبه کرد

( PϕN / 60 ) x Zph = ( PϕN / 60 ) x 2Th

جایی که Tph = Zph / 2

بنابراین، میانگین EMF در هر فاز برابر است با

= 4 x ϕ x Tph x PN/120 = 4fTph

جایی که Tph = خیر.از نوبت های متصل به صورت سری در هر فاز

ϕ = شار/قطب در وبر

P= خیراز قطب ها

F= فرکانس بر حسب هرتز

Zph= خیراز هادی هایی که به صورت سری در هر فاز متصل می شوند.= Zph/3

معادله EMF به سیم پیچ ها و هادی های روی استاتور بستگی دارد.برای این موتور ضریب توزیع Kd و ضریب گام Kp نیز در نظر گرفته شده است.

بنابراین، E = 4 x ϕ xfx Tph xKd x Kp

معادله گشتاور یک موتور سنکرون آهنربای دائم به صورت زیر داده شده است:

T = (3 x Eph x Iph x sinβ) / ωm

PMSM نصب شده روی سطح

در این ساختار آهنربا بر روی سطح روتور نصب می شود.این برای کاربردهای با سرعت بالا مناسب است، زیرا قوی نیست.یک شکاف هوای یکنواخت را فراهم می کند زیرا نفوذپذیری آهنربای دائمی و شکاف هوا یکسان است.بدون گشتاور بی میلی، عملکرد دینامیکی بالا و مناسب برای دستگاه های پر سرعت مانند روباتیک و درایوهای ابزار.

PMSM مدفون یا PMSM داخلی

در این نوع ساخت، آهنربای دائمی مطابق شکل زیر در روتور تعبیه شده است.برای کاربردهای با سرعت بالا مناسب است و قوی می شود.گشتاور رلوکتانس به دلیل برجسته بودن موتور است.
