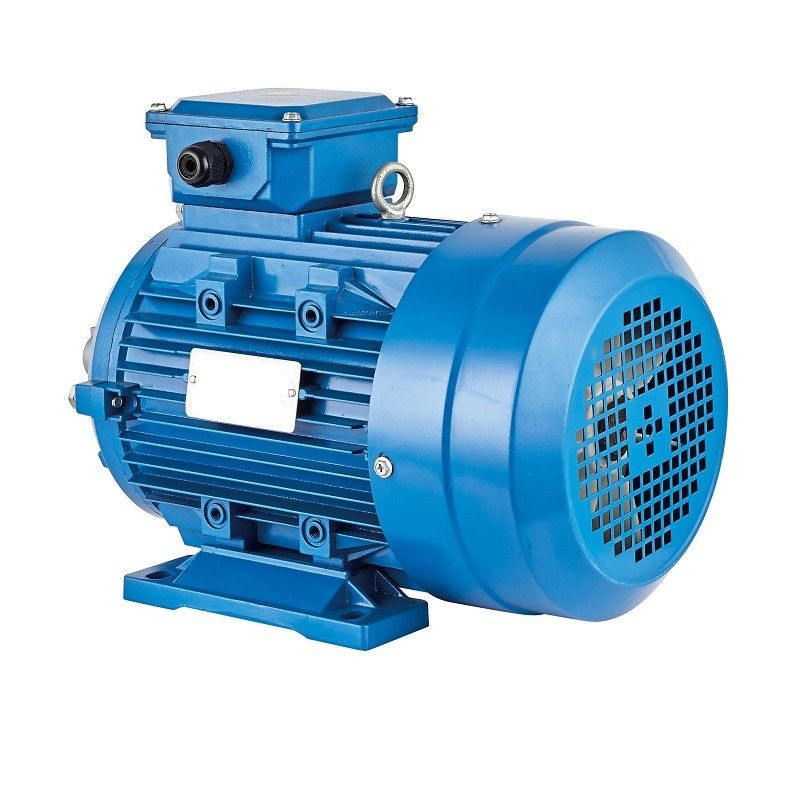

موتور سنکرون آهنربای دائم 3000rpm

مزایای

مزایای موتور سنکرون آهنربای دائم عبارتند از:

راندمان بالاتری را در سرعت های بالا فراهم می کند

در اندازه های کوچک در بسته بندی های مختلف موجود می باشد

تعمیر و نگهداری و نصب بسیار آسان از موتور القایی است

قادر به حفظ گشتاور کامل در سرعت های پایین

راندمان و قابلیت اطمینان بالا

گشتاور صاف و عملکرد پویا می دهد

معایب

معایب موتورهای سنکرون آهنربای دائم عبارتند از:

این نوع موتورها در مقایسه با موتورهای القایی بسیار گران هستند

راه اندازی به نوعی دشوار است زیرا آنها موتورهای خود راه انداز نیستند.

معادله EMF و گشتاور:

در یک ماشین سنکرون، متوسط ​​EMF القا شده در هر فاز، EMF القاء دینامیکی در موتور سنکرون نامیده می شود، برش شار توسط هر هادی در هر دور Pϕ Weber است.

سپس زمان صرف شده برای تکمیل یک دور 60/N ثانیه است

میانگین EMF القا شده در هر هادی را می توان با استفاده از آن محاسبه کرد

( PϕN / 60 ) x Zph = ( PϕN / 60 ) x 2Th

جایی که Tph = Zph / 2

بنابراین، میانگین EMF در هر فاز برابر است با

= 4 x ϕ x Tph x PN/120 = 4fTph

جایی که Tph = خیر.از نوبت های متصل به صورت سری در هر فاز

ϕ = شار/قطب در وبر

P= خیراز قطب ها

F= فرکانس بر حسب هرتز

Zph= خیراز هادی هایی که به صورت سری در هر فاز متصل می شوند.= Zph/3

معادله EMF به سیم پیچ ها و هادی های روی استاتور بستگی دارد.برای این موتور ضریب توزیع Kd و ضریب گام Kp نیز در نظر گرفته شده است.

بنابراین، E = 4 x ϕ xfx Tph xKd x Kp

معادله گشتاور یک موتور سنکرون آهنربای دائم به صورت زیر داده شده است:

T = (3 x Eph x Iph x sinβ) / ωm

موتورهای سنکرون آهنربای دائم با آهنرباهای داخلی: حداکثر بازده انرژی

موتور سنکرون آهنربای دائم با آهنرباهای داخلی (IPMSM) موتور ایده آل برای کاربردهای کششی است که در آن حداکثر گشتاور در حداکثر سرعت رخ نمی دهد.این نوع موتور در کاربردهایی که نیاز به دینامیک بالا و ظرفیت اضافه بار دارند استفاده می شود.همچنین اگر می‌خواهید فن‌ها یا پمپ‌هایی را در محدوده IE4 و IE5 کار کنید، این گزینه عالی است.هزینه های بالای خرید معمولاً از طریق صرفه جویی در مصرف انرژی در طول مدت زمان اجرا جبران می شود، مشروط بر اینکه آن را با درایو فرکانس متغیر مناسب کار کنید.

درایوهای فرکانس متغیر نصب شده روی موتور ما از یک استراتژی کنترل یکپارچه مبتنی بر MTPA (حداکثر گشتاور در آمپر) استفاده می کنند.این به شما امکان می دهد موتورهای سنکرون آهنربای دائم خود را با حداکثر بازده انرژی کار کنید.اضافه بار 200 درصد، گشتاور راه اندازی عالی و دامنه کنترل سرعت افزایش یافته نیز به شما امکان می دهد تا از امتیاز موتور به طور کامل استفاده کنید.برای بازیابی سریع هزینه ها و کارآمدترین فرآیندهای کنترلی.

موتورهای سنکرون آهنربای دائم با آهنرباهای خارجی برای کاربردهای سروو کلاسیک

موتورهای سنکرون آهنربای دائم با آهنرباهای خارجی (SPMSM) موتورهای ایده آلی هستند که به اضافه بار زیاد و شتاب سریع نیاز دارید، به عنوان مثال در کاربردهای سروو کلاسیک.طراحی کشیده همچنین منجر به اینرسی جرم کم می شود و می تواند به طور بهینه نصب شود.با این حال، یکی از معایب سیستم متشکل از SPMSM و درایو فرکانس متغیر، هزینه‌های مرتبط با آن است، زیرا اغلب از فناوری پلاگین گران قیمت و رمزگذارهای با کیفیت بالا استفاده می‌شود.

کاربرد:

موتورهای سنکرون آهنربای دائم را می توان با مبدل های فرکانس ترکیب کرد تا بهترین سیستم کنترل سرعت بدون پله حلقه باز را تشکیل دهد که به طور گسترده برای تجهیزات انتقال کنترل سرعت در پتروشیمی، فیبر شیمیایی، نساجی، ماشین آلات، الکترونیک، شیشه، لاستیک، بسته بندی استفاده شده است. چاپ، کاغذ سازی، چاپ و رنگرزی، متالورژی و سایر صنایع.
