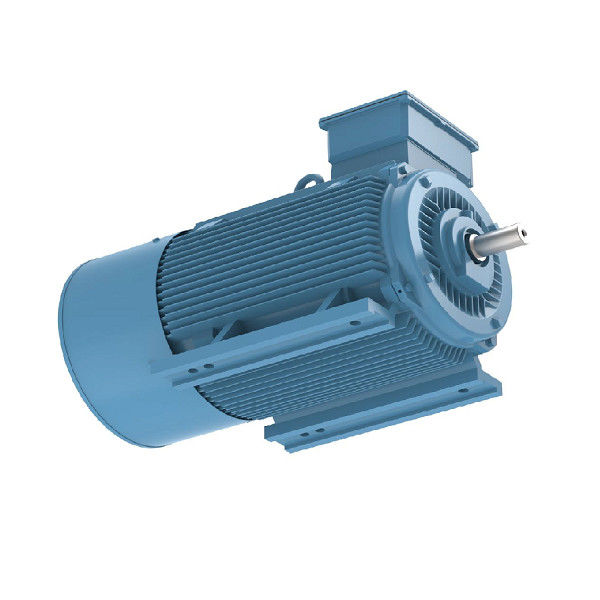

موتور الکتریکی آهنربای دائم AC AC با فرکانس متغیر 10 کیلووات طول عمر طولانی

کاربرد موتور آهنربای دائم خاکی کمیاب

مزایای موتورهای آهنربای دائمی آهنرباهای خاکی کمیاببسیار زیاد و متنوع هستند که آن را به انتخابی ایده آل برای طیف وسیعی از کاربردها تبدیل می کند.دور کم و گشتاور زیاد خروجی آن را برای برنامه های درایو مستقیم عالی می کندمانند کمپرسورها، پمپ ها و فن ها.علاوه بر این، صدای خروجی کم آن به این معنی است که برای استفاده در محیط هایی که کاهش نویز در اولویت است، ایده آل است.در نهایت، نیازهای کم تعمیر و نگهداری آن را به گزینه ای مقرون به صرفه در دراز مدت تبدیل می کند.

مزایای موتورهای آهنربایی دائمی خاکی کمیاب

راندمان بالا: منحنی راندمان موتور ناهمزمان معمولاً سریعتر زیر 60 درصد بار نامی سقوط می کند و راندمان در بار سبک بسیار کم است.منحنی بازده موتور آهنربای دائم خاکی کمیاب بالا و مسطح است و در ناحیه با راندمان بالا در 20٪ تا 120٪ بار نامی قرار دارد.

ضریب توان بالا: مقدار اندازه گیری شده ضریب قدرت موتور سنکرون آهنربای دائم خاکی کمیاب نزدیک به مقدار حدی 1.0 است.منحنی ضریب توان به اندازه منحنی بازده بالا و مسطح است.ضریب توان بالاست.جبران توان راکتیو ولتاژ پایین مورد نیاز نیست و از ظرفیت سیستم توزیع برق به طور کامل استفاده می شود.

جریان استاتور کم است: روتور جریان تحریکی ندارد، توان راکتیو کاهش می یابد و جریان استاتور به میزان قابل توجهی کاهش می یابد.در مقایسه با موتور ناهمزمان با همان ظرفیت، مقدار جریان استاتور را می توان 30٪ تا 50٪ کاهش داد.در عین حال، به دلیل کاهش شدید جریان استاتور، افزایش دمای موتور کاهش می یابد و گریس یاتاقان و عمر بلبرینگ افزایش می یابد.

گشتاور خارج از مرحله و گشتاور کششی بالا: موتورهای سنکرون آهنربای دائمی خاکی کمیاب دارای گشتاور بیرون از مرحله و گشتاور کششی بالاتری هستند که باعث می شود موتور ظرفیت بار بیشتری داشته باشد و به آرامی به همگام سازی کشیده شود.

معایب موتورهای آهنربایی دائمی خاکی کمیاب

هزینه بالا: در مقایسه با موتور ناهمزمان با همان مشخصات، شکاف هوا بین استاتور و روتور کوچکتر است و دقت پردازش هر جزء بالا است.ساختار روتور پیچیده تر است و قیمت مواد فولادی مغناطیسی خاکی کمیاب بالا است.بنابراین، هزینه ساخت موتور بالا است، که برای موتورهای ناهمزمان حدود 2 برابر رایج است.

ضربه بزرگ در شروع با قدرت کامل: هنگام شروع با فشار کامل، سرعت سنکرون را می توان در زمان بسیار کوتاهی ترسیم کرد.شوک مکانیکی بزرگ است.جریان شروع بیش از 10 برابر جریان نامی است.تأثیر بر سیستم منبع تغذیه زیاد است و به ظرفیت زیادی از سیستم منبع تغذیه نیاز دارد.

آهنربای خاکی کمیاب به راحتی مغناطیس زدایی می شود: هنگامی که ماده آهنربای دائمی در معرض ارتعاش، دمای بالا و جریان اضافه بار قرار می گیرد، نفوذپذیری مغناطیسی آن ممکن است کاهش یابد یا پدیده مغناطیس زدایی رخ دهد که عملکرد موتور آهنربای دائم را کاهش می دهد.

ساختارهای موتور PM
سازه های موتور PM را می توان به دو دسته داخلی و سطحی تقسیم کرد.هر دسته دارای زیرمجموعه دسته بندی های خود است.یک موتور PM سطحی می‌تواند آهن‌رباهای خود را روی سطح روتور یا داخل آن قرار دهد تا استحکام طراحی را افزایش دهد.موقعیت و طراحی موتور آهنربای دائم داخلی می تواند بسیار متفاوت باشد.آهنرباهای موتور IPM را می توان به صورت یک بلوک بزرگ قرار داد و یا در حین نزدیک شدن به هسته به صورت تکان خورده قرار گرفت.روش دیگر این است که آنها را در یک الگوی اسپری جاسازی کنید.

تغییرات اندوکتانس موتور PM با بار
فقط شار زیادی را می توان به یک قطعه آهن وصل کرد تا گشتاور تولید کند.در نهایت، آهن اشباع می شود و دیگر اجازه اتصال شار را نمی دهد.نتیجه کاهش در اندوکتانس مسیر طی شده توسط یک میدان شار است.در یک ماشین PM، مقادیر اندوکتانس محور d و q با افزایش جریان بار کاهش می یابد.

اندوکتانس های محور d و q یک موتور SPM تقریباً یکسان هستند.از آنجایی که آهنربا خارج از روتور است، اندوکتانس محور q به همان میزان القای محور d کاهش می یابد.با این حال، اندوکتانس یک موتور IPM به طور متفاوتی کاهش می یابد.باز هم، اندوکتانس محور d به طور طبیعی کمتر است زیرا آهنربا در مسیر شار قرار دارد و خاصیت القایی ایجاد نمی کند.بنابراین، آهن کمتری برای اشباع در محور d وجود دارد که منجر به کاهش قابل توجهی در شار نسبت به محور q می شود.

تضعیف / تشدید شار موتورهای PM
شار در یک موتور آهنربای دائمی توسط آهنرباها ایجاد می شود.میدان شار مسیر خاصی را دنبال می کند که می تواند تقویت یا مخالفت شود.تقویت یا تشدید میدان شار به موتور اجازه می دهد تا به طور موقت تولید گشتاور را افزایش دهد.مخالفت با میدان شار، میدان مغناطیسی موجود موتور را نفی می کند.کاهش میدان مغناطیسی تولید گشتاور را محدود می کند، اما ولتاژ back-emf را کاهش می دهد.کاهش ولتاژ back-emf ولتاژ را آزاد می کند تا موتور را برای کار در سرعت های خروجی بالاتر سوق دهد.هر دو نوع کار نیاز به جریان موتور اضافی دارند.جهت جریان موتور در سراسر محور d که توسط کنترل کننده موتور ارائه می شود، اثر مورد نظر را تعیین می کند.

IPM در مقابل SPM

موتورهای PM را می توان به دو دسته اصلی تقسیم کرد: موتورهای آهنربای دائم سطحی (SPM) و موتورهای آهنربای دائم داخلی (IPM).هر دو نوع شار مغناطیسی توسط آهنرباهای دائمی متصل به روتور یا داخل آن ایجاد می کنند.

موتورهای SPM دارای آهنرباهایی هستند که به قسمت بیرونی سطح روتور چسبانده شده اند.به دلیل این نصب مکانیکی، استحکام مکانیکی آنها ضعیف تر از موتورهای IPM است.قدرت مکانیکی ضعیف، حداکثر سرعت مکانیکی مطمئن موتور را محدود می کند.علاوه بر این، این موتورها برجستگی مغناطیسی بسیار محدودی (Ld ≈ Lq) از خود نشان می دهند.مقادیر اندوکتانس اندازه گیری شده در پایانه های روتور بدون توجه به موقعیت روتور سازگار است.به دلیل نسبت برجستگی تقریباً یکسانی، طراحی موتورهای SPM به طور قابل توجهی، اگر نه به طور کامل، برای تولید گشتاور به جزء گشتاور مغناطیسی متکی هستند.

موتورهای IPM دارای یک آهنربای دائمی هستند که در خود روتور تعبیه شده است.بر خلاف همتایان SPM خود، محل آهنرباهای دائمی باعث می شود که موتورهای IPM از نظر مکانیکی بسیار سالم و مناسب برای کار در سرعت های بسیار بالا باشند.این موتورها همچنین با نسبت برجستگی مغناطیسی نسبتاً بالا (Lq > Ld) تعریف می شوند.موتورهای IPM به دلیل خاصیت مغناطیسی خود، توانایی تولید گشتاور را با بهره گیری از اجزای گشتاور مغناطیسی و رلوکتانسی موتور دارند.

معادله EMF و گشتاور

در یک ماشین سنکرون، متوسط ​​EMF القا شده در هر فاز، EMF القاء دینامیکی در موتور سنکرون نامیده می شود، برش شار توسط هر هادی در هر دور Pϕ Weber است.

سپس زمان صرف شده برای تکمیل یک دور 60/N ثانیه است

میانگین EMF القا شده در هر هادی را می توان با استفاده از آن محاسبه کرد

( PϕN / 60 ) x Zph = ( PϕN / 60 ) x 2Th

جایی که Tph = Zph / 2

بنابراین، میانگین EMF در هر فاز برابر است با

= 4 x ϕ x Tph x PN/120 = 4fTph

جایی که Tph = خیر.از نوبت های متصل به صورت سری در هر فاز

ϕ = شار/قطب در وبر

P= خیراز قطب ها

F= فرکانس بر حسب هرتز

Zph= خیراز هادی هایی که به صورت سری در هر فاز متصل می شوند.= Zph/3

معادله EMF به سیم پیچ ها و هادی های روی استاتور بستگی دارد.برای این موتور ضریب توزیع Kd و ضریب گام Kp نیز در نظر گرفته شده است.

بنابراین، E = 4 x ϕ xfx Tph xKd x Kp

معادله گشتاور یک موتور سنکرون آهنربای دائم به صورت زیر داده شده است:

T = (3 x Eph x Iph x sinβ) / ωm

موتورهای آهنربای دائم موتورهای پیشرفته ای هستند که از نظر طراحی شبیه به موتورهای القایی و سروو موتور هستند.آنها از یک استاتور - محفظه بیرونی - و یک روتور - جزء متحرک متصل به شفت خروجی موتور تشکیل شده اند.مانند سایر موتورهای AC، موتور آهنربای دائم فیزیک الکترومغناطیس را برای تولید گشتاور مهار می کند و آنها این کار را با استفاده از آهنرباهای دائمی (معمولا آهنرباهای خاکی کمیاب) تعبیه شده در روتور خود انجام می دهند.این طراحی از اکثر موتورهای الکتریکی دیگر منحرف است، جایی که روتور یا میدان مغناطیسی خود را از طریق القاء یا از طریق استفاده از منبع برق DC ایجاد می کند یا به سادگی از یک فلز فرومغناطیسی تشکیل شده است.آهنرباها در یک موتور آهنربای دائم، زمانی که به درستی در رابطه با استاتور چیده شوند، می توانند سرعتی برابر با فرکانس جریان تحریک ایجاد کنند و بنابراین یک موتور سنکرون در نظر گرفته می شوند.این موتورها باید با یک قطعه الکترونیکی جفت شوند که گشتاور این موتور را صاف کند و به همین دلیل است که این ماشین‌ها اخیراً به عنوان یک طراحی قابل اجرا به موفقیت رسیده‌اند.

چرا از موتورهای آهنربای دائمی استفاده کنیم؟

‌

موتورهای سنکرون مغناطیس دائمی (PMSM) موتورهای الکتریکی AC پیشرفته ای هستند که از یک استاتور و یک روتور که به شفت خروجی متصل است، تشکیل شده اند.موتورهای آهنربای دائمی معمولاً از آهنرباهای نئودیمیم استفاده می کنند که در روتور تعبیه شده اند تا گشتاور حاصل از الکترومغناطیس را ایجاد کنند.این نوع موتور با اکثر موتورهای الکتریکی دیگر متفاوت است، به این ترتیب که روتور میدان مغناطیسی خود را از طریق القاء ایجاد می کند، یا جایی که جریان های میدان توسط برس ها و حلقه های لغزنده به روتور منتقل می شود.موتورهای PMSM یک انتخاب عالی برای طیف وسیعی از کاربردهای کنترل حرکت هستند.

روند توسعه موتورهای آهنربای دائم خاکی کمیاب

موتورهای آهنربای دائمی خاکی کمیاب به سمت قدرت بالا (سرعت بالا، گشتاور بالا)، عملکرد بالا و کوچک سازی در حال توسعه هستند و دائماً در حال گسترش انواع موتورهای جدید و زمینه های کاربردی هستند و چشم انداز کاربرد بسیار خوش بینانه است.برای رفع نیازها، فرآیند طراحی و ساخت موتورهای آهنربای دائمی خاکی کمیاب هنوز نیاز به نوآوری مداوم دارد، ساختار الکترومغناطیسی پیچیده تر، ساختار محاسبه دقیق تر، و فرآیند ساخت پیشرفته تر خواهد بود. مناسب.

کاربرد موتور آهنربای دائم خاکی کمیاب

با توجه به برتری موتورهای آهنربای دائم خاکی کمیاب، کاربرد آنها روز به روز گسترده تر می شود.زمینه های کاربردی اصلی به شرح زیر است:

روی راندمان بالا و صرفه جویی در انرژی موتورهای آهنربای دائم خاکی کمیاب تمرکز کنید.اشیاء کاربردی اصلی مصرف کنندگان انرژی بزرگ هستند، مانند موتورهای سنکرون آهنربای دائم خاکی کمیاب برای صنایع نساجی و الیاف شیمیایی، موتورهای سنکرون آهنربای دائمی خاکی کمیاب برای ماشین آلات معدنی و حمل و نقل مختلف مورد استفاده در میادین نفتی و معادن زغال سنگ، و مغناطیس دائمی خاکی کمیاب همزمان. موتورهایی برای راه اندازی پمپ ها و فن های مختلف.
