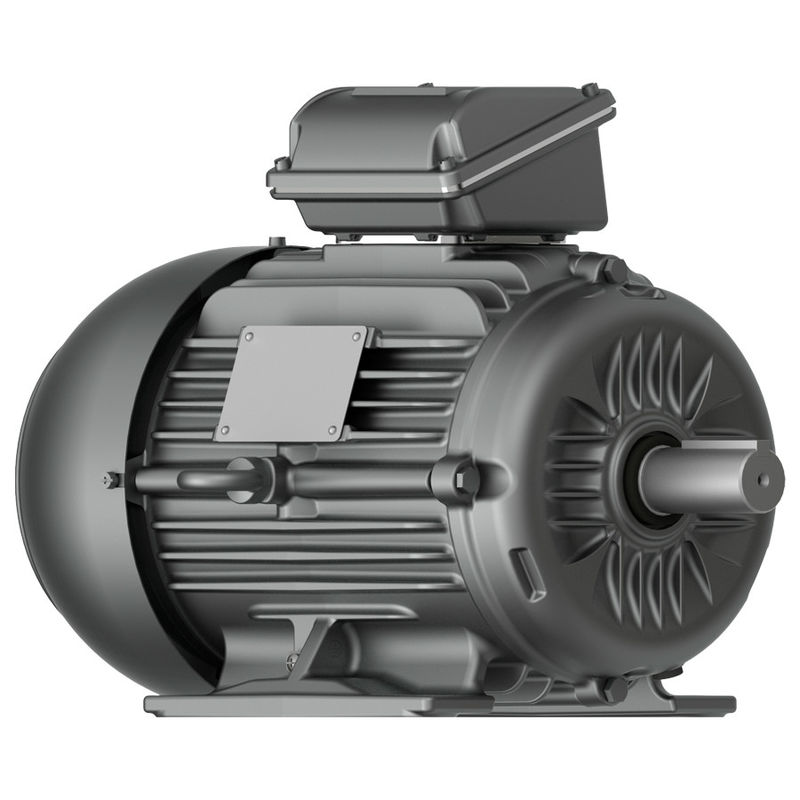

موتور الکتریکی مقناطیسی دائمی با فاکتور قدرت بالا برای تهویه کننده

چه کاربردهایی از موتورهای PMSM استفاده می کنند؟

‍

صنایع که از موتورهای PMSM استفاده می کنند شامل متالورژیک، سرامیک، لاستیک، نفت، نساجی و بسیاری دیگر هستند.موتورهای PMSM می توانند برای کار با سرعت هم زمان از یک منبع ولتاژ ثابت و فرکانس و همچنین برنامه های VSD طراحی شوندبه دلیل بهره وری بالا و تراکم قدرت و گشتاور، آنها به طور کلی یک انتخاب برتر در برنامه های کاربردی گشتاور بالا مانند مخلوط کننده، آسیاب، پمپ، فن، ناله، ناقل،و کاربردهای صنعتی که در آن ها موتورهای القایی سنتی یافت می شوند..

موتورهای هم زمان مغناطیس دائمی با مغناطیس های داخلی: حداکثر بهره وری انرژی

موتور هم زمان مغناطیس دائمی با مغناطیس های داخلی (IPMSM) موتور ایده آل برای کاربردهای کششی است که در آن حداکثر گشتاور در حداکثر سرعت رخ نمی دهد.این نوع موتور در کاربردهایی که نیاز به پویایی بالا و ظرفیت بیش از حد دارند استفاده می شود. و همچنین انتخاب عالی است اگر می خواهید فن ها یا پمپ ها را در محدوده IE4 و IE5 کار کنید. هزینه های خرید بالا معمولاً از طریق صرفه جویی در انرژی در طول زمان اجرا جبران می شود.به شرطی که شما آن را با درایو فرکانس متغیر درست کار می کنند.

درایوهای فرکانس متغیر ما از یک استراتژی کنترل یکپارچه بر اساس MTPA (حداکثر تورک در هر آمپر) استفاده می کنند.این به شما اجازه می دهد تا موتورهای هم زمان مغناطیس دائمی خود را با حداکثر بهره وری انرژی کاراضافه بار 200٪، گشتاور شروع عالی و محدوده کنترل سرعت گسترش یافته نیز به شما امکان می دهد تا از امتیاز موتور به طور کامل استفاده کنید.برای به دست آوردن سریع هزینه ها و کارآمدترین فرآیندهای کنترل.

موتورهای هم زمان با مغناطیس دائمی با مغناطیس های خارجی برای کاربردهای کلاسیک سرو

موتورهای هم زمان مغناطیس دائمی با مغناطیس های خارجی (SPMSM) موتورهای ایده آل هستند زمانی که شما نیاز به بیش از حد بار و شتاب سریع دارید، به عنوان مثال در کاربردهای کلاسیک سرو.طراحی طولانی نیز منجر به عدم حرکت جرم کم و می تواند به طور بهینه نصببا این حال، یکی از معایب سیستم شامل SPMSM و درایو فرکانس متغیر هزینه های مرتبط با آن است، زیرا فناوری پلاگ گران قیمت و کدگرهای با کیفیت بالا اغلب استفاده می شود.

مزایایی که موتورهای آهنربا دائمی زمین های نادر دارند

کارایی بالا: منحنی کارایی موتور غیرمستقیم به طور کلی سریع تر در زیر 60٪ بار نامی سقوط می کند و کارایی در بار سبک بسیار پایین است.منحنی بهره وری موتور آهنربا دائمی زمین نادر بالا و مسطح است، و در منطقه کارایی بالا در 20٪ ~ 120٪ از بار نامی است.

فاکتور قدرت بالا: مقدار اندازه گیری شده فاکتور قدرت موتور هم زمان مقناطیس دائمی زمین نادر نزدیک به مقدار مرزی 1 است.0منحنی فاکتور قدرت به اندازه منحنی کارایی بالا و صاف است.تعویض قدرت واکنش کم ولتاژ مورد نیاز نیست و ظرفیت سیستم توزیع برق به طور کامل استفاده می شود.

جریان استاتور کوچک است: روتور هیچ جریان تحریک ندارد، قدرت واکنش کاهش می یابد و جریان استاتور به طور قابل توجهی کاهش می یابد. در مقایسه با موتور آسنکرون با همان ظرفیت,مقدار جریان استاتور می تواند 30 تا 50 درصد کاهش یابد. در عین حال، از آنجا که جریان استاتور به شدت کاهش می یابد، افزایش دمای موتور کاهش می یابد.و روغن حامل و عمر حامل طولانی می شود..

چرخش خارج از مرحله و چرخش کششی بالا: موتورهای هم زمان مقناطیس دائمی زمین نادر دارای چرخش خارج از مرحله و چرخش کششی بالاتر هستند.که باعث می شود موتور دارای ظرفیت بار بالاتر و می تواند به آرامی به همگام سازی کشیده می شود.

معایب موتورهای مقناطیسی دائمی زمین های نادر

هزینه بالا: در مقایسه با موتور آسنکرون از همان مشخصات، شکاف هوا بین استاتور و روتر کوچکتر است و دقت پردازش هر جزء بالا است.ساختار روتور پیچیده تر است و قیمت مواد فولادی مغناطیسی زمین های نادر بالا استبنابراین، هزینه تولید موتور بالا است، که برای موتورهای غیرمستقیم تقریبا 2 برابر است.

ضربه بزرگ در تمام قدرت شروع: هنگامی که با فشار کامل شروع می شود، سرعت هم زمان می تواند در زمان بسیار کوتاه کشیده شود. شوک مکانیکی بزرگ است.در حال حاضر شروع بیش از 10 برابر در حال حاضر نامگذاری شده استتاثیر بر سیستم تامین برق بزرگ است و نیاز به ظرفیت بزرگ سیستم تامین برق دارد.

فولاد مغناطیس نادر زمین به راحتی از مغناطیس خارج می شود: هنگامی که مواد مغناطیس دائمی در معرض لرزش، دمای بالا و جریان بیش از حد قرار می گیرند، نفوذ مغناطیسی آن ممکن است کاهش یابد،یا پدیده ی از آهنگر شدن رخ می دهد.، که باعث کاهش عملکرد موتور آهنربا دائمی می شود.

PMSM نصب شده بر روی سطح

در این ساخت، آهنربا بر روی سطح روتور نصب می شود. این برای کاربردهای با سرعت بالا مناسب است، زیرا قوی نیست.آن را فراهم می کند یک شکاف هوا یکنواخت به دلیل نفوذ آهنربا دائمی و شکاف هوا همان است.بدون تورک بی میلی، عملکرد پویا و مناسب برای دستگاه های با سرعت بالا مانند رباتیک و درایو ابزار

PMSM دفن شده یا PMSM داخلی

در این نوع ساخت ، آهنربا دائمی به روتور جاسازی شده است همانطور که در شکل زیر نشان داده شده است.چرخش ناخواسته به دلیل برجسته شدن موتور است.
