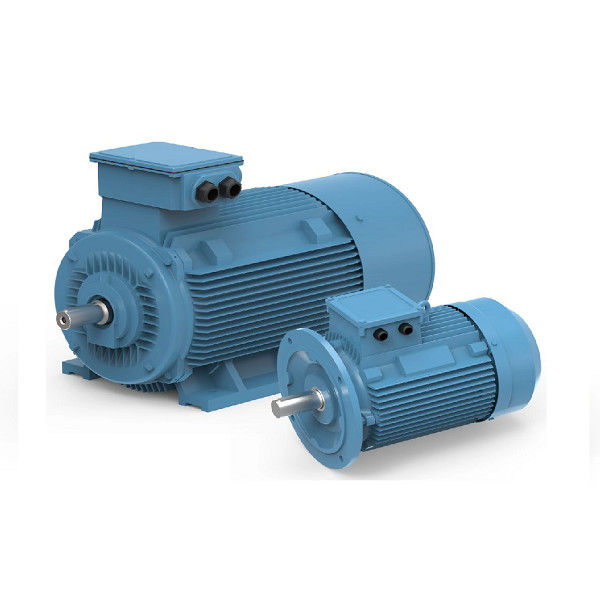

موتور الکتریکی مگنت دائمی سفارشی

موتور سنکرون آهنربای دائمی چیست؟

موتور سنکرون مغناطیس دائمی عمدتاً از استاتور، روتور، شاسی، پوشش جلو-عقب، یاتاقان ها و غیره تشکیل شده است. موتور و انواع دیگر موتورها روتور آن است.

مواد مغناطیس دائمی با مغناطیسی از پیش مغناطیسی (باردار مغناطیسی) روی سطح یا داخل آهنربای دائمی موتور، میدان مغناطیسی شکاف هوای لازم را برای موتور فراهم می کند.این ساختار روتور می تواند به طور موثر حجم موتور را کاهش دهد، تلفات را کاهش دهد و راندمان را بهبود بخشد.

ساختارهای موتور PM

سازه های موتور PM را می توان به دو دسته داخلی و سطحی تقسیم کرد.هر دسته دارای زیرمجموعه دسته بندی های خود است.یک موتور PM سطحی می‌تواند آهن‌رباهای خود را روی سطح روتور یا داخل آن قرار دهد تا استحکام طراحی را افزایش دهد.موقعیت و طراحی موتور آهنربای دائم داخلی می تواند بسیار متفاوت باشد.آهنرباهای موتور IPM را می توان به صورت یک بلوک بزرگ قرار داد و یا در حین نزدیک شدن به هسته به صورت تکان خورده قرار گرفت.روش دیگر این است که آنها را در یک الگوی اسپری جاسازی کنید.

تجزیه و تحلیل اصل مزایای فنی موتور آهنربای دائمی

اصل موتور سنکرون مغناطیس دائم به شرح زیر است: در سیم پیچی استاتور موتور به جریان سه فاز، پس از جریان عبوری، یک میدان مغناطیسی دوار برای سیم پیچ استاتور موتور تشکیل می دهد.از آنجایی که روتور با آهنربای دائمی نصب می شود، قطب مغناطیسی آهنربای دائم ثابت است، طبق اصل قطب های مغناطیسی همان فاز که دافعه های مختلف را جذب می کنند، میدان مغناطیسی چرخشی ایجاد شده در استاتور، روتور را به سمت چرخش سوق می دهد. سرعت روتور برابر است با سرعت قطب دوار تولید شده در استاتور.

با توجه به استفاده از آهنرباهای دائمی برای تامین میدان های مغناطیسی، فرآیند روتور بالغ، قابل اعتماد و در اندازه انعطاف پذیر است و ظرفیت طراحی می تواند به کوچکی ده ها وات، تا مگاوات باشد.در عین حال، با افزایش یا کاهش تعداد جفت‌های آهنربای دائمی روتور، تغییر تعداد قطب‌های موتور آسان‌تر می‌شود که باعث می‌شود محدوده سرعت موتورهای سنکرون آهنربای دائم گسترده‌تر شود.با روتورهای آهنربای دائم چند قطبی، سرعت نامی می تواند به اندازه یک رقم پایین باشد، که دستیابی به آن توسط موتورهای ناهمزمان معمولی دشوار است.

به خصوص در محیط کاربرد پرقدرت با سرعت کم، موتور سنکرون آهنربای دائم را می توان مستقیماً توسط یک طراحی چند قطبی با سرعت کم هدایت کرد، در مقایسه با یک موتور معمولی به اضافه کاهنده، می توان مزایای موتور سنکرون آهنربای دائمی را برجسته کرد. .

تضعیف / تشدید شار موتورهای PM

شار در یک موتور آهنربای دائمی توسط آهنرباها ایجاد می شود.میدان شار مسیر خاصی را دنبال می کند که می تواند تقویت یا مخالفت شود.تقویت یا تشدید میدان شار به موتور اجازه می دهد تا به طور موقت تولید گشتاور را افزایش دهد.مخالفت با میدان شار، میدان مغناطیسی موجود موتور را نفی می کند.کاهش میدان مغناطیسی تولید گشتاور را محدود می کند، اما ولتاژ back-emf را کاهش می دهد.کاهش ولتاژ back-emf ولتاژ را آزاد می کند تا موتور را برای کار در سرعت های خروجی بالاتر سوق دهد.هر دو نوع کار نیاز به جریان موتور اضافی دارند.جهت جریان موتور در سراسر محور d که توسط کنترل کننده موتور ارائه می شود، اثر مورد نظر را تعیین می کند.
