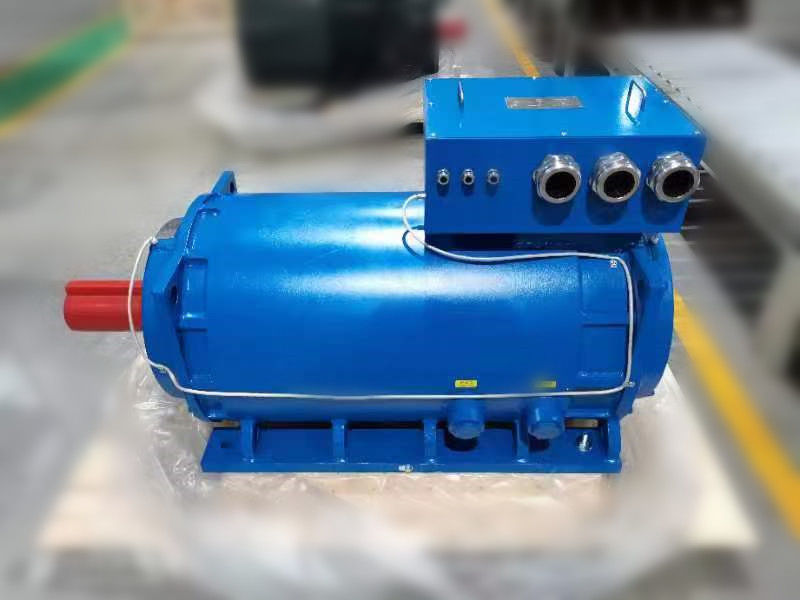

موتور مغناطیسی الکتریکی با حلقه بسته NdFeB کنترل موقعیت

مغناطيس دايمي موتور هم زمان چيست؟

موتور هم زمان مقناطیس دائمی عمدتاً از استاتور، روتور، شاسی، پوشش جلو و عقب، لگارهای و غیره تشکیل شده است.ساختار استاتور اساسا همان است که از موتورهای معمولی غیرمستقیم، و تفاوت اصلی بین موتور هم زمان مغناطیس دائمی و سایر انواع موتورها روتور آن است.

مواد مغناطیس دائمی با مغناطیس از قبل مغناطیس شده (مقناطیسی شارژ شده) در سطح یا داخل مغناطیس دائمی موتور ، میدان مغناطیسی حفره هوایی لازم را برای موتور فراهم می کند.این ساختار روتور می تواند به طور موثر حجم موتور را کاهش دهدکاهش تلفات و بهبود بهره وری.

تجزیه و تحلیل اصل مزایای فنی موتور مغناطیس دائمی

اصل یک موتور هم زمان مغناطیس دائمی به شرح زیر است: در استاتور موتور که به جریان سه فاز متصل می شود، پس از جریان عبور،آن را به شکل یک میدان مغناطیسی چرخش برای پیچ و تاب استاتور موتوراز آنجا که روتور با آهنربا دائمی نصب شده است قطب مغناطیسی آهنربا دائمی ثابت است،بر اساس اصل قطب های مغناطیسی از همان فاز جذب دفع متفاوت، میدان مغناطیسی در حال چرخش تولید شده در استاتور را به چرخش حرکت می دهد، سرعت چرخش روتور برابر با سرعت قطب چرخش تولید شده در استاتور است.

به دلیل استفاده از آهنرباهای دائمی برای ایجاد میدان های مغناطیسی، فرآیند روتور بالغ، قابل اعتماد و انعطاف پذیر در اندازه است و ظرفیت طراحی می تواند از ده ها وات تا مگاوات باشد.در عین حال، با افزایش یا کاهش تعداد جفت های آهنرباهای دائمی روتور، تغییر تعداد قطب های موتور آسان تر است،که محدوده سرعت موتورهای هم زمان مغناطیس دائمی را گسترده تر می کندبا روتورهای چند قطبی مغناطیس دائمی، سرعت نامی می تواند به اندازه یک رقم باشد، که با موتورهای غیرمستقیم معمولی دشوار است.

به ویژه در محیط های کاربردی با سرعت پایین و قدرت بالا، موتور هم زمان مغناطیس دائمی می تواند به طور مستقیم توسط یک طراحی چند قطبی در سرعت پایین هدایت شود.در مقایسه با یک موتور معمولی به علاوه کاهش دهنده، مزایای یک موتور هم زمان مغناطیس دائمی را می توان برجسته کرد.

موتورهای AC مقناطیسی دائمی (PMAC) دارای طیف گسترده ای از کاربردهای مختلف از جمله:

ماشین آلات صنعتی: موتورهای PMAC در کاربردهای مختلف ماشین آلات صنعتی مانند پمپ ها، کمپرسورها، فن ها و ماشین آلات استفاده می شوند. آنها بهره وری بالا، تراکم قدرت بالا،و کنترل دقیق، که آنها را برای این کاربردهای ایده آل می کند.

رباتیک: موتورهای PMAC در کاربردهای رباتیک و اتوماسیون مورد استفاده قرار می گیرند، جایی که آنها چگالی گشتاور بالا، کنترل دقیق و بهره وری بالا را ارائه می دهند. آنها اغلب در بازوهای رباتیک، گیرنده ها،و سایر سیستم های کنترل حرکت.

سیستم های HVAC: موتورهای PMAC در سیستم های گرمایش، تهویه مطبوع و تهویه مطبوع (HVAC) استفاده می شوند، جایی که آنها بهره وری بالا، کنترل دقیق و سطوح کم سر و صدا را ارائه می دهند.آنها اغلب در فن و پمپ در این سیستم استفاده می شود.

موتورهای هم زمان مغناطیس دائمی با مغناطیس های داخلی: حداکثر بهره وری انرژی

موتور هم زمان مغناطیس دائمی با مغناطیس های داخلی (IPMSM) موتور ایده آل برای کاربردهای کششی است که در آن حداکثر گشتاور در حداکثر سرعت رخ نمی دهد.این نوع موتور در کاربردهایی که نیاز به پویایی بالا و ظرفیت بیش از حد دارند استفاده می شود. و همچنین انتخاب عالی است اگر می خواهید فن ها یا پمپ ها را در محدوده IE4 و IE5 کار کنید. هزینه های خرید بالا معمولاً از طریق صرفه جویی در انرژی در طول زمان اجرا جبران می شود.به شرطی که شما آن را با درایو فرکانس متغیر درست کار می کنند.

درایوهای فرکانس متغیر ما از یک استراتژی کنترل یکپارچه بر اساس MTPA (حداکثر تورک در هر آمپر) استفاده می کنند.این به شما اجازه می دهد تا موتورهای هم زمان مغناطیس دائمی خود را با حداکثر بهره وری انرژی کاراضافه بار 200٪، گشتاور شروع عالی و محدوده کنترل سرعت گسترش یافته نیز به شما امکان می دهد تا از امتیاز موتور به طور کامل استفاده کنید.برای به دست آوردن سریع هزینه ها و کارآمدترین فرآیندهای کنترل.

موتورهای هم زمان با مغناطیس دائمی با مغناطیس های خارجی برای کاربردهای کلاسیک سرو

موتورهای هم زمان مغناطیس دائمی با مغناطیس های خارجی (SPMSM) موتورهای ایده آل هستند زمانی که شما نیاز به بیش از حد بار و شتاب سریع دارید، به عنوان مثال در کاربردهای کلاسیک سرو.طراحی طولانی نیز منجر به عدم حرکت جرم کم و می تواند به طور بهینه نصببا این حال، یکی از معایب سیستم شامل SPMSM و درایو فرکانس متغیر هزینه های مرتبط با آن است، زیرا فناوری پلاگ گران قیمت و کدگرهای با کیفیت بالا اغلب استفاده می شود.

دلیلی که موتور آهنربای دائمی می تواند برق را صرفه جویی کند:

هنگامی که پیچ های سه فازی استاتور موتور مغناطیس دائمی (هر کدام با تفاوت زاویه الکتریکی 120°) با یک جریان متناوب سه فازی با فرکانس خاموش تغذیه می شوند،یک میدان مغناطیسی چرخان که با سرعت هم زمان حرکت می کند تولید می شود.

در حالت ثابت، میدان مغناطیسی قطب اصلی به طور هم زمان با میدان مغناطیسی چرخش می چرخد، بنابراین سرعت روتر نیز سرعت هم زمان است،میدان مغناطیسی چرخش استاتور و میدان مغناطیسی قطب اصلی که توسط آهنربای دائمی ایجاد شده است نسبتا ثابت باقی می ماند، و آن ها با هم تعامل دارند و تورک الکترومغناطیسی تولید می کنند، موتور محرک می چرخد و تبدیل انرژی را انجام می دهد.

کمپرسور هوا با فرکانس متغیر مغناطیس دائمی یک موتور مغناطیس دائمی با کارایی بالا + اینورتر (PM motor) را اتخاذ می کند.میزبان پیچ و موتور آهنربا دائمی با کارایی بالا از یک محور اصلی مشترک است. موتور هيچ ربطي نداره ، بهره وری انتقال 100٪ است. این ساختار نقطه شکست حامل موتور سنتی را از بین می برد و بدون نگهداری موتور را تحقق می دهد.

ماده ی آهنربای دائمی زمین های نادر دارای خواص مغناطیسی عالی است. پس از آهنربایی می تواند یک میدان مغناطیسی دائمی قوی بدون انرژی اضافی ایجاد کند.که برای جایگزینی میدان تحریک الکتریکی موتورهای سنتی استفاده می شود. ، عملکرد قابل اعتماد، اندازه کوچک و سبک وزن. آن را نمی تواند نه تنها به دست آوردن عملکرد بالا (مانند کارایی فوق العاده بالا، سرعت فوق العاده بالا،و سرعت واکنش فوق العاده بالا) که توسط موتورهای تحریک الکتریکی سنتی قابل مقایسه نیست، اما همچنین می تواند به موتورهای ویژه ای تبدیل شود که می توانند نیازهای عملیاتی خاص را برآورده کنند، مانند موتورهای کششی آسانسورها، موتورهای ویژه برای خودروها و غیره.

The combination of rare earth high-efficiency permanent magnet motor with power electronic technology and microcomputer control technology has improved the performance of the motor and transmission system to a new level:

موتور فرکانس فرکانس متغیر مغناطیس دائمی با کارایی بالا همیشه تحت هر بار، کارایی بالایی را حفظ می کند.صرفه جویی بیش از 38٪ در انرژی در مقایسه با موتورهای معمولی و بیش از 10٪ صرفه جویی در انرژی برای موتورهای فرکانس متغیر است.

پس از متوقف شدن موتور، می توان آن را بلافاصله شروع کرد، و می توان آن را شروع کرد و به طور نامحدود متوقف کرد بدون اینکه زندگی موتور را تحت تاثیر قرار دهد.جریان شروع بیش از 100 درصد از جریان بار کامل نیست.

چون موتور فرکانس متغیر مغناطیس دائمی مزایایی از سرعت پایین و گشتاور خروجی بالا دارد،حالت کنترل فرکانس متغیر آن گسترده تر از حالت موتور فرکانس متغیر القایی معمولی است.موتور فرکانس متغیر مغناطیس دائمی 30 درصد کوچکتر از حجم و 35 درصد سبک تر از موتورهای با همان قدرت و نگهداری آسان تر است.بهبود عملکرد و سطح تجهیزات فنی پشتیبانی یک جهت توسعه مهم برای صنعت خودرو برای تنظیم ساختار صنعتی است.

در حال حاضر، موتور فرکانس متغیر مقناطیس دائمی با کارایی بالا بهترین انتخاب برای یک موتور محرک کمپرسور هوا پیچ است.آن را کارآمدتر و صرفه جویی در انرژی از یک موتور سه فاز معمولی فرکانس متغیر متغیر!
