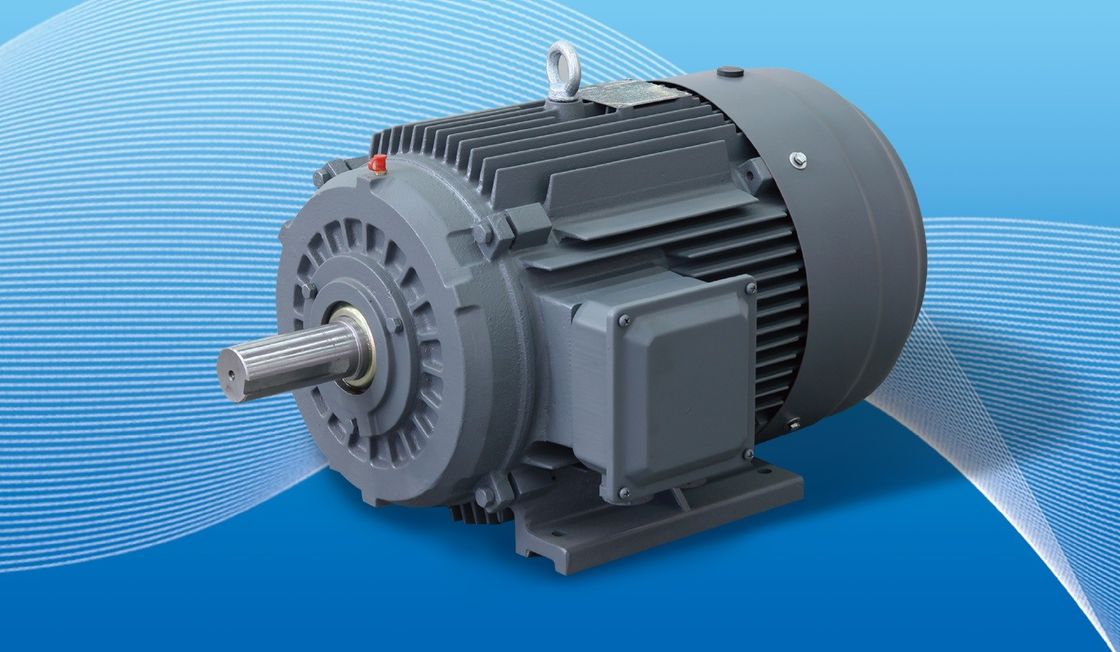

موتور سنکرون آهنربای دائم بدون جاروبک PMSM PMM

ویژگی تعریف کننده PMACM ها مقناطیس های دائمی درون روتور آنها توسط میدان مغناطیسی چرخش (RMF) پیچ های استاتور عمل می کنند و به حرکت چرخش باز می گردند.این انحراف از روتورهای دیگر است، جایی که نیروی مغناطیسی باید در محفظه روتور ایجاد شود یا تولید شود ، و نیاز به جریان بیشتری دارد. این بدان معنی است که PMACM ها به طور کلی کارآمدتر از موتورهای محرک هستند ،از آنجا که میدان مغناطیسی روتور دائمی است و نیازی به یک منبع انرژی برای تولید آن ندارداین همچنین به این معنی است که آنها نیاز به یک درایو فرکانس متغیر (VFD، یا درایو PM) برای کار دارند، که یک سیستم کنترل است که باعث می شود تورک تولید شده توسط این موتورها صاف شود.با روشن کردن و خاموش کردن جریان به پیچ های استاتور در مراحل خاصی از چرخش روتور، درایو PM به طور همزمان کنترل گشت و گذار و جریان و استفاده از این داده ها برای محاسبه موقعیت روتر و بنابراین سرعت خروجی میله. آنها ماشین آلات هم زمان هستند،به عنوان سرعت چرخش آنها با سرعت RMF مطابقت دارداین ماشین ها نسبتا جدید هستند و هنوز در حال بهینه سازی هستند، بنابراین عملکرد خاص هر یک از PMACM ها، در حال حاضر، اساسا منحصر به فرد برای هر طراحی است.

چرا موتورهای AC مغناطیس دائمی را انتخاب می کنید؟

موتورهای AC مقناطیسی دائمی (PMAC) چندین مزیت نسبت به انواع دیگر موتورها را ارائه می دهند، از جمله:

بهره وری بالا: موتورهای PMAC به دلیل عدم وجود از دست دادن مس روتور و کاهش از دست دادن پیچ و خم ، بسیار کارآمد هستند. آنها می توانند کارایی تا 97٪ را به دست آورند.که منجر به صرفه جویی قابل توجهی در مصرف انرژی می شود.

چگالی قدرت بالا: موتورهای PMAC دارای چگالی قدرت بالاتر در مقایسه با سایر انواع موتورها هستند، به این معنی که می توانند قدرت بیشتری را در هر واحد اندازه و وزن تولید کنند.این باعث می شود آنها را ایده آل برای برنامه های کاربردی که در آن فضای محدود.

تراکم تورک بالا: موتورهای PMAC دارای تراکم تورک بالا هستند ، به این معنی که می توانند در هر واحد اندازه و وزن تورک بیشتری تولید کنند. این باعث می شود آنها برای کاربردهایی که در آن تورک بالا مورد نیاز است ، ایده آل باشند..

نگهداری کاهش یافته: از آنجا که موتورهای PMAC هیچ برس ندارند، نیاز به نگهداری کمتری دارند و نسبت به سایر انواع موتورها عمر طولانی تری دارند.

کنترل بهبود یافته: موتورهای PMAC در مقایسه با سایر انواع موتورها کنترل سرعت و گشتاور بهتری دارند، که آنها را برای کاربردهایی که کنترل دقیق مورد نیاز است، ایده آل می کند.

سازگار با محیط زیست: موتورهای PMAC نسبت به سایر انواع موتورها سازگارتر با محیط زیست هستند زیرا از فلزات نادر زمین استفاده می کنند،که بازیافت آنها آسان تر است و در مقایسه با سایر انواع موتورها زباله کمتری تولید می کند..

به طور کلی، مزایای موتورهای PMAC آنها را برای طیف گسترده ای از برنامه های کاربردی، از جمله وسایل نقلیه الکتریکی، ماشین آلات صنعتی و سیستم های انرژی تجدید پذیر، انتخاب عالی می کند.

SPM در مقابل IPM

یک موتور PM را می توان به دو دسته اصلی تقسیم کرد: موتورهای مغناطیس دائمی سطح (SPM) و موتورهای مغناطیس دائمی داخلی (IPM).هر دو نوع تولید جریان مغناطیسی توسط آهنرباهای دائمی قرار داده شده به یا در داخل روتور.

موتورهای SPM دارای آهنرباها در خارج از سطح روتور هستند. به دلیل این نصب مکانیکی، قدرت مکانیکی آنها ضعیف تر از موتورهای IPM است.قدرت مکانیکی ضعیف، حداکثر سرعت مکانیکی ایمن موتور را محدود می کند.علاوه بر این، این موتورها نمایی مغناطیسی بسیار محدود (Ld ≈ Lq) را نشان می دهند.

مقادیر محرک سنجی شده در پایانه های روتور صرف نظر از موقعیت روتر سازگار است. به دلیل نسبت نمایی نزدیک به واحد، طرح های موتور SPM به طور قابل توجهی، اگر نه به طور کامل،بر روی قطعه ناقل مغناطیسی برای تولید ناقل.

موتورهای IPM دارای یک آهنربا دائمی در خود روتور هستند. بر خلاف همتایان SPM خود، محل مغناطیس های دائمی باعث می شود موتورهای IPM بسیار مکانیکی باشند.و برای کار در سرعت های بسیار بالا مناسب استاین موتورها همچنین با نسبت نسبتا بالا از نمایی مغناطیسی خود تعریف می شوند (Lq > Ld).یک موتور IPM توانایی تولید گشتاور را با استفاده از هر دو مولفه مغناطیسی و گشتاور بی میلی موتور دارد..

خود سنجی در مقابل کار با حلقه بسته

پیشرفت های اخیر در فناوری درایو به درایوهای استاندارد AC اجازه می دهد تا موقعیت مغناطیس موتور را ردیابی کنند. یک سیستم حلقه بسته به طور معمول از کانال پالس z برای بهینه سازی عملکرد استفاده می کند.از طریق روال های خاصی، درایو موقعیت دقیق مغناطیس موتور را با ردیابی کانال های A / B و اصلاح خطاهای کانال z می داند.دانستن موقعیت دقیق آهنربا اجازه می دهد تا برای تولید ناقل بهینه منجر به بهره وری بهینه.

کاهش یا تشدید جریان موتورهای PM

جریان در یک موتور آهنربا دائمی توسط آهنرباها تولید می شود. میدان جریان یک مسیر خاص را دنبال می کند که می تواند افزایش یابد یا مخالفت کند.افزایش یا تشدید میدان جریان اجازه می دهد تا موتور به طور موقت افزایش تولید گشتاور. مخالفت با میدان جریان میدان مغناطیسی موجود موتور را خنثی می کند. میدان مغناطیسی کاهش یافته تولید گشتاور را محدود می کند، اما ولتاژ back-emf را کاهش می دهد.کاهش ولتاژ back-emf ولتاژ آزاد برای فشار موتور به کار در سرعت های خروجی بالاترهر دو نوع عملیات نیاز به جریان اضافی موتور دارند. جهت جریان موتور در محور d، که توسط کنترل کننده موتور ارائه می شود، اثر مورد نظر را تعیین می کند.

موتور هم زمان مغناطیس دائمی دارای ویژگی های زیر است:

1. کارایی نامی 2 تا 5 درصد بالاتر از موتورهای غیرمستقیم عادی است

2بهره وری با افزایش بار به سرعت افزایش می یابد. هنگامی که بار در محدوده 25٪ تا 120٪ تغییر می کند، بهره وری بالایی را حفظ می کند.محدوده کار با کارایی بالا بسیار بالاتر از موتورهای معمولی آسنکرون استبار سبک، بار متغیر و بار کامل همگی اثرات قابل توجهی در صرفه جویی در انرژی دارند.

3فاکتورهای قدرت تا 0.95 و بالاتر، بدون نیاز به جبران واکنش

4فاکتور قدرت به شدت بهبود یافته است. در مقایسه با موتورهای غیرمستقیم، جریان در حال اجرا بیش از 10٪ کاهش یافته است.تاثیرات صرفه جویی در انرژی حدود 1٪ به دست می آید.

5. افزایش دمای پایین، تراکم قدرت بالا: 20K پایین تر از افزایش دمای موتور سه فاز غیرمستقیم، افزایش دمای طراحی یکسان است و می تواند به یک حجم کوچکتر ساخته شود،صرفه جویی در مواد موثر;

6. چرخش شروع بالا و ظرفیت بیش از حد بالا: با توجه به الزامات، می تواند با چرخش شروع بالا (3-5 برابر) و ظرفیت بیش از حد بالا طراحی شود؛

7از سیستم کنترل سرعت فرکانس متغیر استفاده می شود که در پاسخ پویا و بهتر از موتورهای غیرمستقیم است.

8ابعاد نصب مشابه موتورهای آسنکرون است که در حال حاضر به طور گسترده استفاده می شود و طراحی و انتخاب بسیار راحت است.

9به دلیل افزایش فاکتور قدرت، قدرت بصری ترانسفورماتور سیستم تامین برق به شدت کاهش می یابد، که ظرفیت تامین برق ترانسفورماتور را بهبود می بخشد.و همچنین می تواند به طور قابل توجهی هزینه کابل سیستم را کاهش دهد (پروژه جدید).
