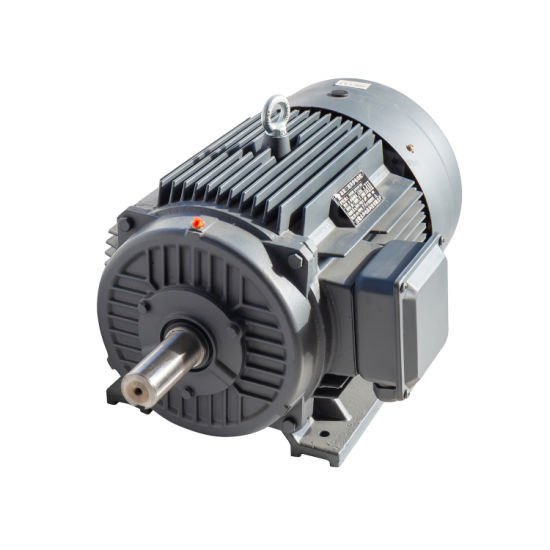

موتور مگنت دائمی با عمر طولانی خنک کننده مایع

چرا موتورهای AC مغناطیس دائمی را انتخاب می کنید؟

موتورهای AC مقناطیسی دائمی (PMAC) چندین مزیت نسبت به انواع دیگر موتورها را ارائه می دهند، از جمله:

بهره وری بالا: موتورهای PMAC به دلیل عدم وجود از دست دادن مس روتور و کاهش از دست دادن پیچ و خم ، بسیار کارآمد هستند. آنها می توانند کارایی تا 97٪ را به دست آورند.که منجر به صرفه جویی قابل توجهی در مصرف انرژی می شود.

چگالی قدرت بالا: موتورهای PMAC دارای چگالی قدرت بالاتر در مقایسه با سایر انواع موتورها هستند، به این معنی که می توانند قدرت بیشتری را در هر واحد اندازه و وزن تولید کنند.این باعث می شود آنها را ایده آل برای برنامه های کاربردی که در آن فضای محدود.

تراکم تورک بالا: موتورهای PMAC دارای تراکم تورک بالا هستند ، به این معنی که می توانند در هر واحد اندازه و وزن تورک بیشتری تولید کنند. این باعث می شود آنها برای کاربردهایی که در آن تورک بالا مورد نیاز است ، ایده آل باشند..

نگهداری کاهش یافته: از آنجا که موتورهای PMAC هیچ برس ندارند، نیاز به نگهداری کمتری دارند و نسبت به سایر انواع موتورها عمر طولانی تری دارند.

کنترل بهبود یافته: موتورهای PMAC در مقایسه با سایر انواع موتورها کنترل سرعت و گشتاور بهتری دارند، که آنها را برای کاربردهایی که کنترل دقیق مورد نیاز است، ایده آل می کند.

سازگار با محیط زیست: موتورهای PMAC نسبت به سایر انواع موتورها سازگارتر با محیط زیست هستند زیرا از فلزات نادر زمین استفاده می کنند،که بازیافت آنها آسان تر است و در مقایسه با سایر انواع موتورها زباله کمتری تولید می کند..

به طور کلی، مزایای موتورهای PMAC آنها را برای طیف گسترده ای از برنامه های کاربردی، از جمله وسایل نقلیه الکتریکی، ماشین آلات صنعتی و سیستم های انرژی تجدید پذیر، انتخاب عالی می کند.

کاربرد:

موتور مغناطیس دائمی خنک شده مایع یک نوع موتور الکتریکی است که از مغناطیس های دائمی در روتور استفاده می کند در حالی که یک سیستم خنک کننده مایع را برای اطمینان از دمای عملیاتی مطلوب در خود دارد..این طراحی مزایای متعددی از جمله تراکم قدرت بالاتر، عملکرد سازگار و مناسب برای صنایع و کاربردهای مختلف دارد.

موتورهای هم زمان مغناطیس دائمی با مغناطیس های داخلی: حداکثر بهره وری انرژی

موتور هم زمان مغناطیس دائمی با مغناطیس های داخلی (IPMSM) موتور ایده آل برای کاربردهای کششی است که در آن حداکثر گشتاور در حداکثر سرعت رخ نمی دهد.این نوع موتور در کاربردهایی که نیاز به پویایی بالا و ظرفیت بیش از حد دارند استفاده می شود. و همچنین انتخاب عالی است اگر می خواهید فن ها یا پمپ ها را در محدوده IE4 و IE5 کار کنید. هزینه های خرید بالا معمولاً از طریق صرفه جویی در انرژی در طول زمان اجرا جبران می شود.به شرطی که شما آن را با درایو فرکانس متغیر درست کار می کنند.

درایوهای فرکانس متغیر ما از یک استراتژی کنترل یکپارچه بر اساس MTPA (حداکثر تورک در هر آمپر) استفاده می کنند.این به شما اجازه می دهد تا موتورهای هم زمان مغناطیس دائمی خود را با حداکثر بهره وری انرژی کاراضافه بار 200٪، گشتاور شروع عالی و محدوده کنترل سرعت گسترش یافته نیز به شما امکان می دهد تا از امتیاز موتور به طور کامل استفاده کنید.برای به دست آوردن سریع هزینه ها و کارآمدترین فرآیندهای کنترل.

موتورهای هم زمان با مغناطیس دائمی با مغناطیس های خارجی برای کاربردهای کلاسیک سرو

موتورهای هم زمان مغناطیس دائمی با مغناطیس های خارجی (SPMSM) موتورهای ایده آل هستند زمانی که شما نیاز به بیش از حد بار و شتاب سریع دارید، به عنوان مثال در کاربردهای کلاسیک سرو.طراحی طولانی نیز منجر به عدم حرکت جرم کم و می تواند به طور بهینه نصببا این حال، یکی از معایب سیستم شامل SPMSM و درایو فرکانس متغیر هزینه های مرتبط با آن است، زیرا فناوری پلاگ گران قیمت و کدگرهای با کیفیت بالا اغلب استفاده می شود.

خود سنجی در مقابل کار با حلقه بسته

پیشرفت های اخیر در فناوری درایو به درایوهای استاندارد AC اجازه می دهد تا موقعیت مغناطیس موتور را ردیابی کنند. یک سیستم حلقه بسته به طور معمول از کانال پالس z برای بهینه سازی عملکرد استفاده می کند.از طریق روال های خاصی، درایو موقعیت دقیق مغناطیس موتور را با ردیابی کانال های A / B و اصلاح خطاهای کانال z می داند.دانستن موقعیت دقیق آهنربا اجازه می دهد تا برای تولید ناقل بهینه منجر به بهره وری بهینه.

ساختار موتور PM

کاهش یا تشدید جریان موتورهای PM

جریان در یک موتور آهنربا دائمی توسط آهنرباها تولید می شود. میدان جریان یک مسیر خاص را دنبال می کند که می تواند افزایش یابد یا مخالفت کند.افزایش یا تشدید میدان جریان اجازه می دهد تا موتور به طور موقت افزایش تولید گشتاور. مخالفت با میدان جریان میدان مغناطیسی موجود موتور را خنثی می کند. میدان مغناطیسی کاهش یافته تولید گشتاور را محدود می کند، اما ولتاژ back-emf را کاهش می دهد.کاهش ولتاژ back-emf ولتاژ آزاد برای فشار موتور به کار در سرعت های خروجی بالاترهر دو نوع عملیات نیاز به جریان اضافی موتور دارند. جهت جریان موتور در محور d، که توسط کنترل کننده موتور ارائه می شود، اثر مورد نظر را تعیین می کند.
