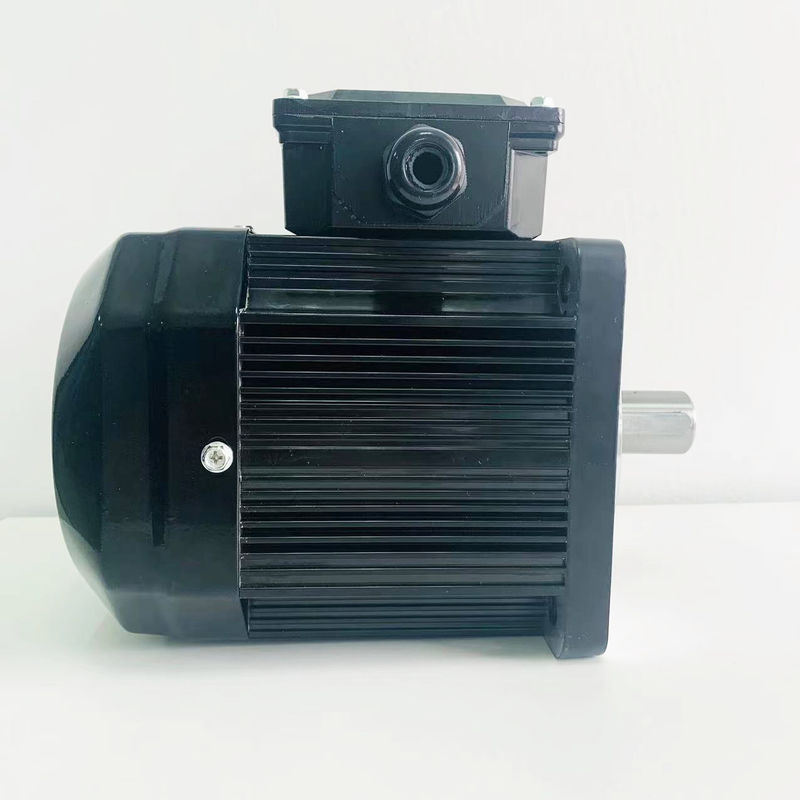

موتور سنکرون مگنت دائمی 380 ولت 4 قطبی بدون جعبه دنده

راه‌های زیادی برای راه‌اندازی یک موتور سنکرون مغناطیس دائمی وجود دارد، از جمله راه‌اندازی مستقیم، راه‌اندازی فشرده‌سازی خود کوپلینگ، استارت رفع فشار Y-Δ، استارت نرم، استارت اینورتر و غیره. پس تفاوت آنها چیست؟

1. هنگامی که ظرفیت شبکه و بار اجازه شروع مستقیم ولتاژ کامل را می دهد، می توان شروع مستقیم ولتاژ کامل را در نظر گرفت.از مزایای آن می توان به عملکرد و کنترل راحت، تعمیر و نگهداری ساده و اقتصاد بالا اشاره کرد.عمدتاً برای راه اندازی موتورهای با قدرت کوچک استفاده می شود.

2. گیربکس اتوماتیک شروع به استفاده از چند لمسی گیربکس اتوماتیک برای کاهش فشار می کند که نه تنها می تواند نیاز بارهای مختلف را برآورده کند بلکه گشتاور راه اندازی نیز بزرگتر خواهد بود.این یک روش راه اندازی فشرده سازی است و اغلب برای راه اندازی موتورهای با ظرفیت بالا استفاده می شود.

3. Y-Δ شروع به اجرای عادی می کند.موتور ناهمزمان قفس سنجاب پیچ خورده و به استاتور دلتا متصل می شود.اگر استاتور هنگام راه‌اندازی به یک ستاره پیچیده شود و پس از راه‌اندازی به مثلث متصل شود، می‌توان جریان راه‌اندازی را کاهش داد و تاثیر آن بر شبکه برق را کاهش داد.این حالت راه اندازی به عنوان شروع کاهش فشار ستاره-مثلث یا شروع ستاره-مثلث (شروع مثلث Y) نامیده می شود.برای راه اندازی بدون بار یا بار سبک مناسب است.در مقایسه با هر استارتر رفع فشار دیگری، ساده ترین ساختار را دارد و همچنین هزینه کمتری دارد.علاوه بر این، حالت راه اندازی ستاره-مثلث مزیت دیگری نیز دارد، یعنی می توان موتور سنکرون آهنربای دائمی را در حالت متصل به ستاره زمانی که بار سبک است، کار کرد.در این زمان، گشتاور و بار نامی را می توان با هم تطبیق داد، در نتیجه راندمان موتور و صرفه جویی در مصرف برق را بهبود می بخشد.

4. استارت نرم از اصل تنظیم ولتاژ تغییر فاز یکسو کننده کنترل شده با سیلیکون برای تحقق شروع تنظیم ولتاژ موتور استفاده می کند.این عمدتا برای راه اندازی کنترل موتور سنکرون آهنربای دائم، با اثر شروع خوب و هزینه بالا استفاده می شود.

5. مبدل فرکانس یک دستگاه کنترل موتور با بالاترین محتوای فنی، کاملترین عملکردهای کنترلی و بهترین اثر کنترلی در زمینه کنترل موتور مدرن است.سرعت و گشتاور موتور سنکرون آهنربای دائم را با تغییر فرکانس شبکه برق تنظیم می کند و عمدتاً در زمینه هایی استفاده می شود که به الزامات بالایی برای تنظیم سرعت و کنترل سرعت بالا نیاز دارند.

شروع رفع فشار، یک شروع معمولی ستاره مثلث، نقطه ضعف آن این است که گشتاور راه اندازی کوچک است، فقط برای شروع بدون بار یا بار سبک مناسب است.مزیت این است که ارزان است.شروع نرم، می توانید زمان شروع و گشتاور اولیه تجهیزات راه اندازی را تنظیم کنید، شروع نرم و توقف نرم را درک کنید و می توانید جریان راه اندازی را محدود کنید، قیمت متوسط ​​است.تبدیل فرکانس شروع می شود، با توجه به زمان تنظیم شده به آرامی شروع می شود و اجازه می دهیم تجهیزات در فرکانس تنظیم شده کار کنند، قیمت بالا است.

ویژگی ها و مزایای موتورهای آهنربای دائمی

موتور از منبع تحریک را می توان به دو دسته تقسیم کرد: موتور آهنربای دائمی و موتور تحریک الکتریکی.موتور آهنربای دائمی یک موتور الکتریکی است که یک میدان مغناطیسی تحریکی از یک آهنربای دائمی تولید می کند.پرکاربردترین موتورهای سه فاز ناهمزمان در صنعت و مصارف عمرانی مانند سری Y، سری Y2، YE2، سری YX3، سری YB، سری YB2 و ... همگی متعلق به موتورهای تحریک الکتریکی هستند.محصولات ENNENG موتور موتورهای سنکرون آهنربای دائم بسیار کارآمد هستند.

در مقایسه با موتورهای تحریک الکتریکی سنتی، موتورهای آهنربای دائم، به ویژه موتورهای آهنربای دائم خاکی کمیاب، دارای مزایای ساختار ساده، عملکرد قابل اعتماد، اندازه کوچک، سبک وزن، تلفات کوچک و راندمان بالا و شکل و اندازه موتور انعطاف پذیر و متنوع هستند.این برنامه بسیار گسترده است و تقریباً تمام زمینه های هوافضا، دفاع ملی، تولیدات صنعتی و کشاورزی و زندگی روزمره را پوشش می دهد.

موتور سنکرون آهنربای دائم دارای ویژگی های زیر است:

• راندمان نامی 2 تا 5 درصد بیشتر از موتورهای آسنکرون معمولی است.
• راندمان با افزایش بار به سرعت افزایش می یابد.هنگامی که بار در محدوده 25٪ تا 120٪ تغییر می کند، راندمان بالایی را حفظ می کند.محدوده عملکرد با راندمان بالا بسیار بالاتر از موتورهای ناهمزمان معمولی است.بار سبک، بار متغیر و بار کامل همگی اثرات قابل توجهی در صرفه جویی در انرژی دارند.
• فاکتورهای توان تا 0.95 و بالاتر، بدون نیاز به جبران واکنشی.
• ضریب قدرت تا حد زیادی بهبود یافته است.در مقایسه با موتورهای آسنکرون، جریان در حال اجرا بیش از 10٪ کاهش می یابد.با توجه به کاهش در جریان عملیاتی و تلفات سیستم، اثرات صرفه جویی در انرژی در حدود 1٪ قابل دستیابی است.
• افزایش دمای پایین، چگالی توان بالا: 20K کمتر از افزایش دمای موتور ناهمزمان سه فاز، افزایش دمای طراحی یکسان است و می توان آن را به حجم کمتری تبدیل کرد و در مواد موثرتر صرفه جویی کرد.
• گشتاور شروع بالا و ظرفیت اضافه بار بالا: با توجه به الزامات، می توان آن را با گشتاور راه اندازی بالا (3-5 بار) و ظرفیت اضافه بار بالا طراحی کرد.
• از سیستم کنترل سرعت فرکانس متغیر استفاده شده است که در پاسخ دینامیکی بهتر و بهتر از موتورهای آسنکرون است.
• ابعاد نصب مشابه موتورهای آسنکرون است که در حال حاضر به طور گسترده استفاده می شود و طراحی و انتخاب بسیار راحت است.
• با توجه به افزایش ضریب توان، توان بصری ترانسفورماتور سیستم منبع تغذیه بسیار کاهش می یابد که باعث بهبود ظرفیت منبع تغذیه ترانسفورماتور می شود و همچنین می تواند هزینه کابل سیستم را تا حد زیادی کاهش دهد (پروژه جدید).
• هنگامی که پروژه جدید ساخته می شود، تمام سیستم های درایو از موتورهای سنکرون آهنربای دائمی استفاده می کنند، سرمایه گذاری پروژه اساساً مانند استفاده از موتورهای ناهمزمان است و پروژه می تواند پس از راه اندازی پروژه به مزایای صرفه جویی در انرژی ادامه دهد.

در بخش عمومی صنعتی، جایگزینی موتورهای ناهمزمان با ولتاژ پایین (380/660/1140 ولت) با راندمان بالا، این سیستم بین 5 تا 30 درصد انرژی صرفه جویی می کند و موتورهای ناهمزمان با ولتاژ بالا (6 کیلوولت / 10 کیلوولت) با راندمان بالا. ، سیستم بین 2 تا 10 درصد صرفه جویی می کند.
