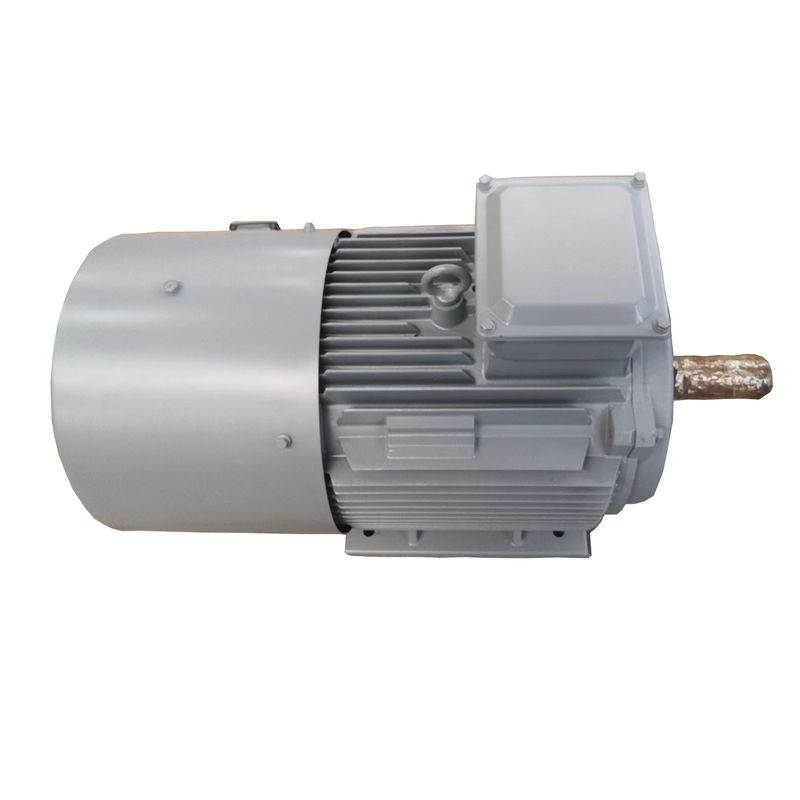

آلترناتور مغناطیس دائم 300 کیلووات 30 دور در دقیقه 420 ولت IP68 مواد خاکی کمیاب NdFeB

دینام مغناطیسی دائمی 300kw 30rpm 420V 50Hz IP68 Rare Earth NdFeB

طراحی محصول

پارامتر فنی

تصاویر تفصیلی

مولد آهنربای دائم چیست؟

ژنراتور آهنربای دائمی یک ماشین الکتریکی است که نیروی الکتریکی را از انرژی مکانیکی یک شفت چرخان تولید می کند.ژنراتور از یک روتور که حاوی آهنرباهای دائمی است و یک استاتور که حاوی سیم پیچ ها است تشکیل شده است.هنگامی که روتور می چرخد، میدان مغناطیسی آهنرباهای دائمی جریان الکتریکی را در سیم پیچ های استاتور القا می کند که سپس به بار منتقل می شود.ژنراتور برای ایجاد میدان مغناطیسی به منبع تغذیه خارجی نیاز ندارد، زیرا آهنرباهای دائمی منبع پیوسته انرژی مغناطیسی را فراهم می کنند.ژنراتورهای آهنربای دائم معمولاً در کاربردهای انرژی تجدیدپذیر مانند توربین‌های بادی و نیروگاه‌های برق آبی استفاده می‌شوند، زیرا بسیار کارآمد و قابل اعتماد هستند.

ساختار

ژنراتور آهنربای دائمی عمدتاً از روتور، پوشش انتهایی و استاتور تشکیل شده است.ساختار استاتور بسیار شبیه به یک دینام معمولی است.بزرگترین تفاوت بین ساختار روتور و دینام این است که با کیفیت بالا وجود دارد با توجه به موقعیت آهنربای دائمی روی روتور، ژنراتور آهنربای دائم معمولاً به ساختار روتور سطحی و ساختار روتور داخلی تقسیم می شود. .

اصل کار

ژنراتور آهنربای دائمی از اصل القای الکترومغناطیسی استفاده می کند به این صورت که سیم خط میدان مغناطیسی را برای القای پتانسیل الکتریکی قطع می کند و انرژی مکانیکی محرک اصلی را به انرژی الکتریکی خروجی تبدیل می کند.از دو بخش استاتور و روتور تشکیل شده است.استاتور آرمیچری است که الکتریسیته تولید می کند و روتور قطب مغناطیسی است.استاتور از یک هسته آهنی آرمیچر، سیم پیچ سه فاز با تخلیه یکنواخت، پایه ماشین و پوشش انتهایی تشکیل شده است.

روتور معمولاً از نوع قطب پنهان است که از سیم پیچ تحریک، هسته و شفت آهنی، حلقه محافظ، حلقه مرکزی و غیره تشکیل شده است.

سیم پیچ تحریک روتور با جریان DC تغذیه می شود تا یک میدان مغناطیسی نزدیک به توزیع سینوسی ایجاد کند (که میدان مغناطیسی روتور نامیده می شود) و شار تحریک موثر آن با سیم پیچ آرمیچر ثابت تلاقی می کند.هنگامی که روتور می چرخد، میدان مغناطیسی روتور همراه با آن می چرخد.هر بار که یک چرخش ایجاد می شود، خطوط مغناطیسی نیرو هر سیم پیچ فاز استاتور را به ترتیب قطع می کنند و یک پتانسیل AC سه فاز در سیم پیچ استاتور سه فاز القا می شود.

هنگامی که ژنراتور pm با یک بار متقارن کار می کند، جریان آرمیچر سه فاز سنتز می شود تا یک میدان مغناطیسی دوار با سرعت سنکرون ایجاد کند.میدان های استاتور و روتور برای تولید گشتاور ترمز با هم تعامل دارند.گشتاور مکانیکی ورودی از توربین بر گشتاور ترمز غلبه کرده و کار می کند.

امکانات

① ژنراتور دارای قطب های زیادی است که فرکانس و کارایی را بهبود می بخشد و در هزینه یکسو کننده ها و اینورترها صرفه جویی می کند.

② تجزیه و تحلیل المان محدود هنگام طراحی ژنراتور، ساختار فشرده استفاده می شود.گشتاور راه اندازی کم، مشکل راه اندازی باد کوچک را حل می کند و استفاده از انرژی باد را بهبود می بخشد.

③ افزایش دهنده دنده را کنار بگذارید، قابلیت اطمینان و کارایی ژنراتور را بهبود بخشید و میزان نگهداری را کاهش دهید.

④ عایق کلاس H، اشباع فشار خلاء.

⑤ ساختارهای زیادی مانند محور عمودی، محور افقی، روتور داخلی، روتور خارجی و نوع صفحه داشته باشد.

⑥ روتورهای قوی، ژنراتور می تواند به سرعت بالایی دست یابد.

⑦ اندازه کوچک، سبک وزن، چگالی انرژی بالا، مناسب برای موقعیت های خاص.

⑧ راندمان اجرا در کل محدوده سرعت، راندمان بالا.

⑨ از بلبرینگ های حاوی روغن با سرعت بالا، بدون تعمیر و نگهداری و قابلیت اطمینان بالا استفاده کنید.

2. ژنراتورهای سرعت متغیر راه حلی برای صنعت آبی ارائه می دهند.

افزایش بهره وری از فناوری سرعت متغیر می تواند بسیاری از سایت های آبی کوچک را از نظر اقتصادی امکان پذیر کند.

اهمیت نگهداری از ژنراتورهای توربین بادی:

توربین های بادی باید در میدان قرار داده شوند و شرایط کار بسیار سخت است.به منظور بهبود قابلیت اطمینان توربین های بادی و افزایش طول عمر توربین های بادی، تعمیر و نگهداری معمول بسیار مهم است.کارشناسان مجرب خارجی زمانی در تبادل تجربه در تولید برق بادی گفتند که تمرکز توربین های بادی تعمیر و نگهداری است نه تعمیر.طول عمر توربین های بادی به کیفیت نگهداری بستگی دارد.تعمیر و نگهداری توربین های بادی پیچیده نیست.

پرسنل بهره برداری و تعمیر و نگهداری باید دانش اولیه فناوری نیروی باد را داشته باشند و بتوانند در ارتفاعات در هوای سرد و گرم کار کنند.در عین حال، پرسنل تعمیر و نگهداری تجهیزات باید توانایی تجزیه و تحلیل و قضاوت در مورد خرابی های مهم را به صورت حضوری و توانایی رسیدگی در محل را داشته باشند و بتوانند به سرعت تعمیرات جزئی را در محل انجام دهند.بنابراین پرسنل تعمیر و نگهداری تجهیزات باید با ساختار توربین های بادی آشنا باشند و در دوره های آموزشی بهره برداری و نگهداری در مراحل نصب شرکت کنند.اقدامات نگهداری زیر برای مرجع در دسترس است:

(1) با توجه به نقشه ها، مواد و دستورالعمل های ارائه شده توسط سازنده، "مقررات عملیات و تعمیر و نگهداری نیروی باد" را برای پرسنل مربوطه تهیه کنید تا آنها را به دقت یاد بگیرند و اجرا کنند.

(2) اصول اولیه تولید برق بادی را به طور جدی مطالعه کنید، عملکرد توربین های بادی را درک کنید و در روش های راه اندازی و توقف مهارت داشته باشید.

(3) به طور منظم آموزش ایدئولوژیک را برای پرورش احساس مسئولیت و حرفه ای بودن کارکنان انجام دهید.

(4) حوادث مجموعه ژنراتورها باید به دقت ثبت شوند، دلایل باید تجزیه و تحلیل شوند، و تجربه باید به طور مداوم انباشته شود.

نکات فوق نیاز به توجه دقیق شما دارد.اگر هنوز در مورد توربین های بادی اطلاعات بیشتری دارید، لطفاً به وب سایت شرکت توجه کنید، ما آن را مرتباً به روز خواهیم کرد!
