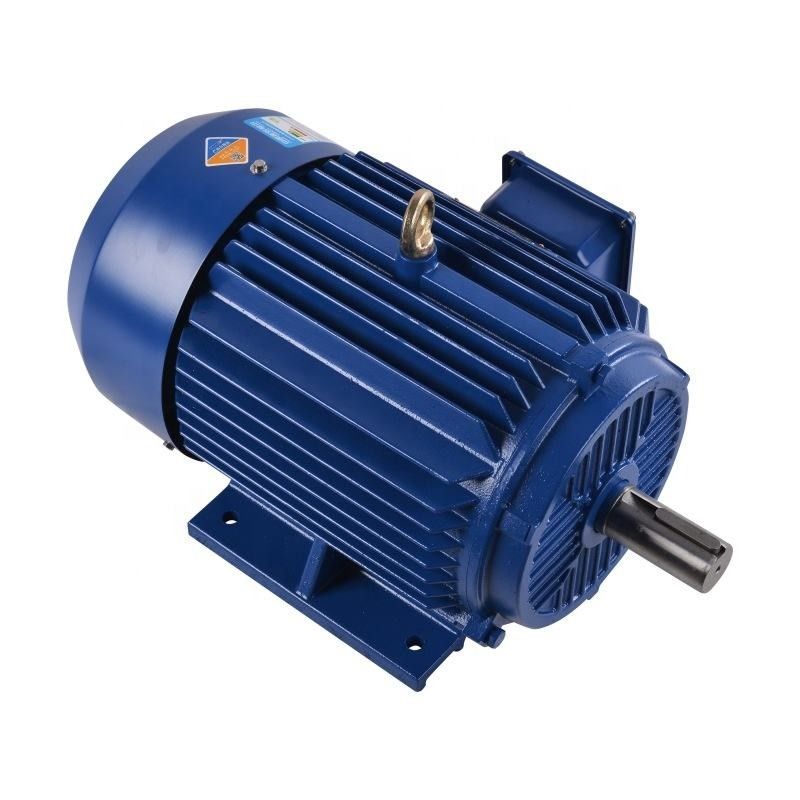

موتور آهنربای دائم داخلی IPMSM


مزایای

کوچک و سبک
در طراحی خاص الکترومغناطیسی و ساختاری، نسبت حجم به وزن 20٪ کاهش می یابد، طول کل دستگاه 10٪ کاهش می یابد و نرخ کامل شکاف های استاتور به 90٪ افزایش می یابد.

بسیار یکپارچه
موتور و اینورتر بسیار یکپارچه هستند و از اتصال مدار خارجی بین موتور و اینورتر جلوگیری می کنند و قابلیت اطمینان محصولات سیستم را بهبود می بخشند.

انرژی کارآمد
مواد مغناطیس دائمی خاکی کمیاب با کارایی بالا، شکاف مخصوص استاتور و ساختار روتور این موتور را تا استاندارد IE4 کارآمد می کند.

طراحی دلخواه
طراحی و ساخت سفارشی، اختصاص داده شده به ماشین های خاص، عملکردهای اضافی و حاشیه های طراحی را کاهش می دهد و هزینه ها را به حداقل می رساند.

لرزش و نویز کم
موتور مستقیماً هدایت می شود، سر و صدا و لرزش تجهیزات کم است و تأثیر آن بر محیط کار ساخت و ساز کاهش می یابد.

تعمیر و نگهداری رایگان
بدون قطعات دنده با سرعت بالا، بدون نیاز به تعویض منظم روان کننده دنده، و تجهیزات واقعاً بدون نیاز به تعمیر و نگهداری.

تضعیف / تشدید شار موتورهای PM

شار در یک موتور آهنربای دائمی توسط آهنرباها ایجاد می شود.میدان شار مسیر خاصی را دنبال می کند که می تواند تقویت یا مخالفت شود.تقویت یا تشدید میدان شار به موتور اجازه می دهد تا به طور موقت تولید گشتاور را افزایش دهد.مخالفت با میدان شار، میدان مغناطیسی موجود موتور را نفی می کند.کاهش میدان مغناطیسی تولید گشتاور را محدود می کند، اما ولتاژ back-emf را کاهش می دهد.کاهش ولتاژ back-emf ولتاژ را آزاد می کند تا موتور را برای کار در سرعت های خروجی بالاتر سوق دهد.هر دو نوع کار نیاز به جریان موتور اضافی دارند.جهت جریان موتور در سراسر محور d که توسط کنترل کننده موتور ارائه می شود، اثر مورد نظر را تعیین می کند.

چه برنامه هایی از موتورهای PMSM استفاده می کنند؟
‌
صنایعی که از موتورهای PMSM استفاده می کنند عبارتند از: متالورژی، سرامیک، لاستیک، نفت، نساجی و بسیاری دیگر.موتورهای PMSM را می توان برای کارکرد با سرعت سنکرون از منبع ولتاژ و فرکانس ثابت و همچنین برنامه های کاربردی درایو سرعت متغیر (VSD) طراحی کرد.به طور گسترده در وسایل نقلیه الکتریکی (EVs) به دلیل راندمان بالا و چگالی قدرت و گشتاور استفاده می شود، آنها به طور کلی در کاربردهای گشتاور بالا مانند میکسرها، آسیاب ها، پمپ ها، فن ها، دمنده ها، نوار نقاله ها و کاربردهای صنعتی که در آن موتورهای القایی به طور سنتی استفاده می شوند، انتخابی برتر هستند. یافت.

موتورهای سنکرون آهنربای دائم با آهنرباهای داخلی: حداکثر بازده انرژی
موتور سنکرون آهنربای دائم با آهنرباهای داخلی (IPMSM) موتور ایده آل برای کاربردهای کششی است که در آن حداکثر گشتاور در حداکثر سرعت رخ نمی دهد.این نوع موتور در کاربردهایی که نیاز به دینامیک بالا و ظرفیت اضافه بار دارند استفاده می شود.همچنین اگر می‌خواهید فن‌ها یا پمپ‌هایی را در محدوده IE4 و IE5 کار کنید، این گزینه عالی است.هزینه های بالای خرید معمولاً از طریق صرفه جویی در مصرف انرژی در طول مدت زمان اجرا جبران می شود، مشروط بر اینکه آن را با درایو فرکانس متغیر مناسب کار کنید.

درایوهای فرکانس متغیر نصب شده روی موتور ما از یک استراتژی کنترل یکپارچه مبتنی بر MTPA (حداکثر گشتاور در آمپر) استفاده می کنند.این به شما امکان می دهد موتورهای سنکرون آهنربای دائم خود را با حداکثر بازده انرژی کار کنید.اضافه بار 200 درصد، گشتاور راه اندازی عالی، و دامنه کنترل سرعت افزایش یافته نیز به شما امکان می دهد تا از امتیاز موتور به طور کامل استفاده کنید.برای بازیابی سریع هزینه ها و کارآمدترین فرآیندهای کنترلی.

موتورهای سنکرون آهنربای دائم با آهنرباهای خارجی برای کاربردهای سروو کلاسیک
موتورهای سنکرون آهنربای دائم با آهنرباهای خارجی (SPMSM) موتورهای ایده آلی هستند که به اضافه بار زیاد و شتاب سریع نیاز دارید، به عنوان مثال در کاربردهای سروو کلاسیک.طراحی کشیده همچنین منجر به اینرسی جرم کم می شود و می تواند به طور بهینه نصب شود.با این حال، یکی از معایب سیستم متشکل از SPMSM و درایو فرکانس متغیر، هزینه‌های مرتبط با آن است، زیرا اغلب از فناوری پلاگین گران قیمت و رمزگذارهای با کیفیت بالا استفاده می‌شود.

چرا باید یک موتور IPM را به جای SPM انتخاب کنید؟

1. گشتاور بالا با استفاده از گشتاور رلوکتانس علاوه بر گشتاور مغناطیسی به دست می آید.

2-موتورهای IPM در مقایسه با موتورهای الکتریکی معمولی تا 30 درصد انرژی کمتری مصرف می کنند.

3. ایمنی مکانیکی بهبود یافته است زیرا برخلاف SPM، آهنربا به دلیل نیروی گریز از مرکز جدا نمی شود.

4. می تواند با کنترل دو نوع گشتاور با استفاده از کنترل برداری به چرخش موتور با سرعت بالا پاسخ دهد.
