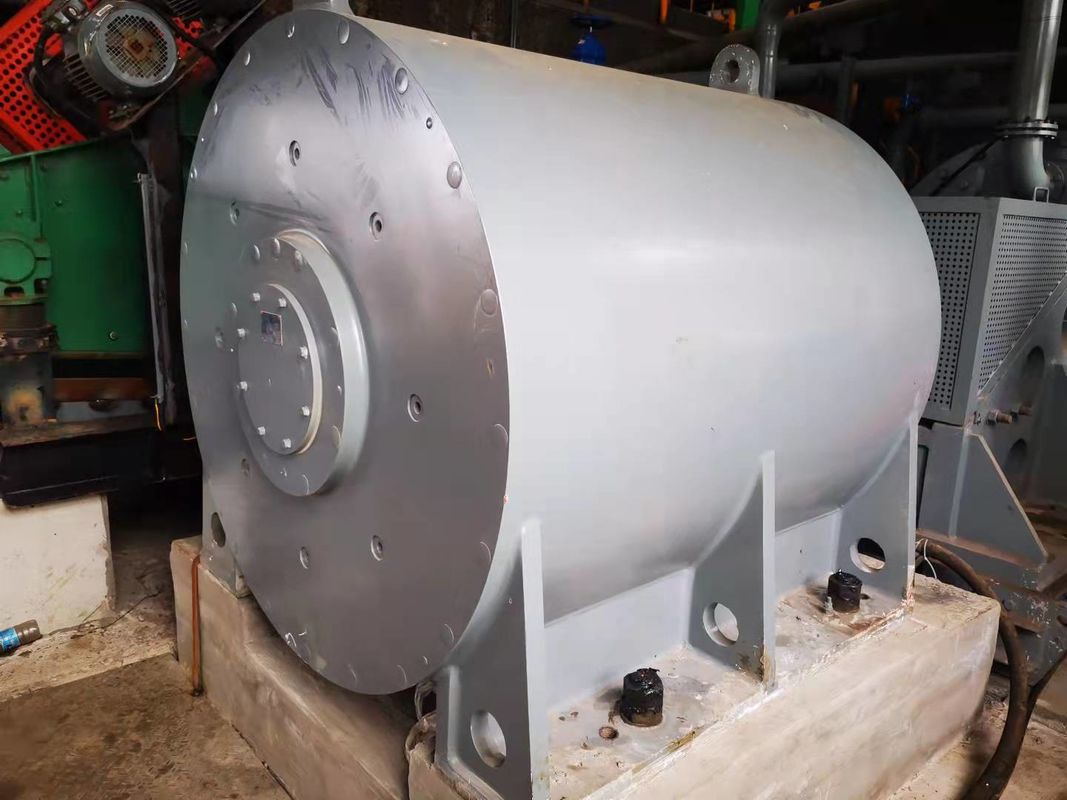

موتور مغناطیسی دائمی AC با گشتاور بالا سرعت پایین درایو مستقیم

نوع درایو مستقیم موتور آهنربای دائم ویژهرانندگی مستقیمبرای تسمه نقاله:

سیستم درایو آهنربای دائمی با سرعت کم با قدرت بالا برای تسمه نقاله یک سیستم محرک الکتریکی مستقیم با راندمان بالا و صرفه جویی در انرژی است که مستقیماً تجهیزات بار را به حرکت در می آورد.متفاوت از موتور ناهمزمان سنتی، انتخاب سیستم به محدوده سرعت واقعی تجهیزات و گشتاور بار تجهیزات بستگی دارد.قوانین خاص انتخاب به شرح زیر است:

محدوده سرعت موتور را با توجه به سرعت تسمه و قطر بیرونی غلتکی نوار نقاله تعیین کنید تا سیستم محرک موتوری را انتخاب کنید که محدوده سرعت آن کمتر و نزدیکترین به تقاضای واقعی نباشد.سرعت استاندارد استاندارد 0~60r/min، 0~75r/min، 0~90r/min است و سایر محدوده های سرعت را می توان با توجه به نیازهای واقعی مشتریان تنظیم و سفارشی کرد.

ابتدا گشتاور مورد نیاز تسمه نقاله را برای انتخاب سیستم محرک آهنربای دائم مناسب تأیید کنید.گشتاور واقعی تجهیزات را نیز می توان با توجه به پارامترهای یک موتور ناهمزمان سنتی و نسبت سرعت کاهنده محاسبه کرد.

ولتاژ نامی موتور را تعیین کنید.ولتاژ رایج موتور تحت گشتاور 30000 نیوتن متر 380 ولت، 660 ولت و 1140 ولت است.ولتاژ موتور بالای گشتاور 30000 نیوتن متر 1140 ولت، 3300 ولت، 6 کیلو ولت و 10 کیلو ولت است.سایر سطوح ولتاژ را می توان با توجه به نیاز مشتری سفارشی کرد.

حالت خنک کننده موتور شامل خنک کننده طبیعی، خنک کننده هوای اجباری و خنک کننده آبی است که با توجه به نیاز واقعی مشتری قابل انتخاب است.

موتورها را می توان با توجه به پارامترهای فنی ارائه شده توسط کاربران طراحی و ساخت.

اگر پارامترهای موتور مشخص باشد، می توان آنها را مطابق این فهرست پارامترهای کاتالوگ انتخاب کرد.

سیستم درایو آهنربای دائمی با سرعت پایین ویژه برای نوار نقاله:

سیستم درایو ویژه با توجه به ویژگی های عملکرد نوار نقاله سفارشی می شود.با مفهوم طراحی پیشرفته و فناوری پردازش تولید و تجهیزات، سیستم محرک موتور مغناطیسی دائمی پرقدرت با سرعت پایین، 315، 355، 400، 500، و 560 در پنج اندازه فریم، با محدوده گشتاور 3000 N · m ~ 100000 N · تشکیل شده است. متر، مجموعه ای از محصولات با بیش از 120 مشخصات، به طور گسترده در بندر، ماشین آلات معدن و سایر زمینه ها استفاده می شود.

محصولات جدیدترین برنامه الکترومغناطیسی و طراحی ساختاری را با ویژگی های صرفه جویی در انرژی، کارایی، اندازه کوچک، سبک وزن، چگالی گشتاور بالا، ضد مغناطیس زدایی، نصب آسان، بدون نیاز به تعمیر و نگهداری و نسبت عملکرد بالا اتخاذ می کنند.این محصولات برای انواع تجهیزات انتقال تسمه کم سرعت و قدرت بالا مناسب هستند.

موارد مرجع: (موتور PM برای تسمه نقاله)

تسمه نقاله به طور گسترده ای در حمل و نقل مواد خام در صنایع مختلف استفاده می شود.روش رانندگی سنتی شکل ماشین های شتاب و کاهش سرعت موتور ناهمزمان را اتخاذ می کند.با توجه به کاهش سرعت و تجهیزات استارت نرم مانند کاهنده و کوپلر هیدرولیک، معایب زیر وجود دارد:
1. راندمان کم درایو سیستم
2. سیستم درایو پیچیده است، با نقاط خطای زیاد و قابلیت اطمینان پایین
3. زمان نگهداری روزانه طولانی است
4. سیستم درایو نویز و لرزان است
5. استارت نرم مکانیکی که تاثیر زیادی روی شبکه برق دارد

موتور آهنربای دائمیرانندگی مستقیمبرای هدایت مستقیم بار استفاده می شود و پیوند کاهش سرعت متوسط ​​را از بین می برد که دارای مزایای زیر است:
1. سیستم درایو مستقیم دارای راندمان بالایی است و میزان صرفه جویی در انرژی به 10٪ ~ 30٪ می رسد.
2. ماشین سنکرون آهنربای دائم گشتاور راه اندازی زیادی دارد
3. شروع نرم تبدیل فرکانس تأثیر کمی بر شبکه برق دارد
4. سیستم ساده است و نقاط شکست کمی وجود دارد
5. تعمیر و نگهداری ساده، سر و صدای کم، و لرزش کم

با توجه به استفاده از آهنربای دائمی برای ایجاد میدان مغناطیسی، فرآیند روتور بالغ و قابل اعتماد است، اندازه آن انعطاف پذیر است و قدرت طراحی آن از ده ها وات تا مگاوات است.در عین حال، با افزایش یا کاهش تعداد آهنرباهای دائمی در روتور، تغییر تعداد قطب های موتور آسان تر است، به طوری که محدوده سرعت موتور سنکرون آهنربای دائم نسبتاً وسیع تر است.با استفاده از روتور آهنربای دائم چند قطبی، سرعت نامی می تواند به اندازه یک رقم پایین باشد که دستیابی به آن توسط موتورهای ناهمزمان معمولی دشوار است.

به خصوص در محیط کاربردی با سرعت کم و قدرت بالا، یک موتور سنکرون آهنربای دائمی می تواند درایو مستقیم چند قطبی را با سرعت کم اتخاذ کند.در مقایسه با موتور معمولی به اضافه سرعت کاهنده، مزایای موتور سنکرون آهنربای دائم برجسته است.

موتور آهنربای دائم نوع درایو مستقیم: به دلیل لغو کاهنده، سرعت خروجی موتور کمتر، سر و صدای مکانیکی کم، لرزش مکانیکی کوچک و نرخ شکست کم است و کل سیستم درایو تقریباً بدون تعمیر و نگهداری است.

سیستم درایو آهنربای دائمی با سرعت کم و پرقدرت ویژه طراحی بهینه را اتخاذ می کند: خود موتور تا 93-97٪ راندمان بالاتری دارد و ضریب توان بالاتری تا 0.99 دارد که باعث افزایش نسبت توان فعال در سیستم می شود. .در عین حال، راندمان انتقال کل تجهیزات بالاتر از موتور پرسرعت + گیربکس است زیرا نیازی به انتقال گیربکس نیست.

به عنوان مثال، متوسط ​​نرخ بار موتور در کل فرآیند کار از راه اندازی، کارکردن تا توقف حدود 40٪ است در حالی که حداکثر نرخ بار کمتر از 60٪ است.از آنجایی که راندمان و ضریب قدرت موتور ناهمزمان ارتباط نزدیکی با نرخ بار دارد، هنگامی که نرخ بار کمتر از 50٪ باشد، ضریب راندمان و قدرت به شدت کاهش می یابد.بازده و ضریب قدرت موتورهای آهنربای دائم کمتر تحت تأثیر نرخ بار قرار می گیرند و همچنان می توانند راندمان و ضریب توان بسیار بالا را در نرخ بار 20٪ تا 120٪ حفظ کنند.

از آنجایی که گشتاور راه اندازی موتور ناهمزمان معمولی، چندگانه و حداکثر گشتاور چندگانه محدود است، برای برآورده شدن الزامات راه اندازی بار سنگین، باید یک موتور ناهمزمان با ظرفیت بزرگتر انتخاب شود، معمولاً یک یا دو درجه تقویت توان مورد نیاز است.در حالت کارکرد نرمال، موتور در حالت بار سبک، با راندمان و ضریب قدرت نسبتاً پایین قرار دارد.

موتور سنکرون آهنربای دائم به جریان تحریک اضافی نیاز ندارد زیرا میدان مغناطیسی روتور همیشه وجود دارد.گشتاور راه اندازی می تواند بیش از دو برابر گشتاور نامی باشد که می تواند الزامات بار را برای راه اندازی بار سنگین برآورده کند.ضریب راندمان و قدرت موتورهای آهنربای دائم کمتر تحت تأثیر بار قرار می گیرند و می توانند راندمان و ضریب توان بسیار بالا را در 20٪ تا 120٪ نرخ بار نگه دارند.
