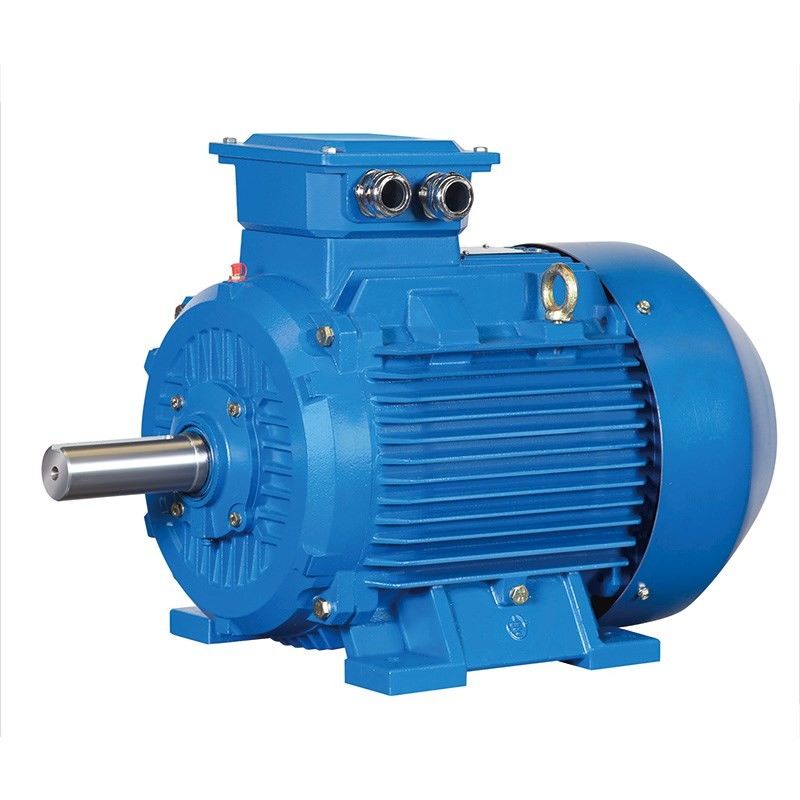

تولید کنندگان موتور سنکرون 3 فاز بسیار کم سرعت موتور 380 ولت IPM

مزایای موتورهای آهنربایی دائمی خاکی کمیاب:

راندمان بالا: منحنی راندمان موتور ناهمزمان معمولاً سریعتر زیر 60 درصد بار نامی سقوط می کند و راندمان در بار سبک بسیار کم است.منحنی راندمان موتور آهنربای دائم خاکی کمیاب بالا و مسطح است و در ناحیه با راندمان بالا در 20٪ تا 120٪ بار نامی قرار دارد.

ضریب توان بالا: مقدار اندازه گیری شده ضریب قدرت موتور سنکرون آهنربای دائم خاکی کمیاب نزدیک به مقدار حدی 1.0 است.منحنی ضریب توان به اندازه منحنی بازده بالا و مسطح است.ضریب توان بالاست.جبران توان راکتیو ولتاژ پایین مورد نیاز نیست و از ظرفیت سیستم توزیع برق به طور کامل استفاده می شود.

جریان استاتور کم است: روتور جریان تحریکی ندارد، توان راکتیو کاهش می یابد و جریان استاتور به میزان قابل توجهی کاهش می یابد.در مقایسه با موتور ناهمزمان با همان ظرفیت، مقدار جریان استاتور را می توان 30٪ تا 50٪ کاهش داد.در عین حال، به دلیل کاهش شدید جریان استاتور، افزایش دمای موتور کاهش می یابد و گریس یاتاقان و عمر بلبرینگ افزایش می یابد.

گشتاور خارج از مرحله و گشتاور کششی بالا: موتورهای سنکرون آهنربای دائمی خاکی کمیاب دارای گشتاور بیرون از مرحله و گشتاور کششی بالاتری هستند که باعث می شود موتور ظرفیت بار بیشتری داشته باشد و به آرامی به همگام سازی کشیده شود.

تضعیف / تشدید شار موتورهای PM

شار در یک موتور آهنربای دائمی توسط آهنرباها ایجاد می شود.میدان شار مسیر خاصی را دنبال می کند که می تواند تقویت یا مخالفت شود.تقویت یا تشدید میدان شار به موتور اجازه می دهد تا به طور موقت تولید گشتاور را افزایش دهد.مخالفت با میدان شار، میدان مغناطیسی موجود موتور را نفی می کند.کاهش میدان مغناطیسی تولید گشتاور را محدود می کند، اما ولتاژ back-emf را کاهش می دهد.کاهش ولتاژ back-emf ولتاژ را آزاد می کند تا موتور را برای کار در سرعت های خروجی بالاتر سوق دهد.هر دو نوع کار نیاز به جریان موتور اضافی دارند.جهت جریان موتور در سراسر محور d که توسط کنترل کننده موتور ارائه می شود، اثر مورد نظر را تعیین می کند.

تفاوت بین موتور آهنربای دائمی و موتور ناهمزمان:

01. ساختار روتور

موتور ناهمزمان: روتور از یک هسته آهنی و یک سیم پیچ، عمدتاً روتورهای قفس سنجابی و سیم پیچی تشکیل شده است.روتور قفس سنجابی با میله های آلومینیومی ریخته گری می شود.میدان مغناطیسی نوار آلومینیومی که استاتور را برش می دهد، روتور را به حرکت در می آورد.

موتور PMSM: آهنرباهای دائمی در قطب های مغناطیسی روتور تعبیه شده اند و توسط میدان مغناطیسی چرخشی ایجاد شده در استاتور مطابق با اصل قطب های مغناطیسی همان فاز که دافعه های متفاوتی را جذب می کنند به چرخش در می آیند.

02. کارایی

موتورهای ناهمزمان: نیاز به جذب جریان از تحریک شبکه و در نتیجه مقدار معینی اتلاف انرژی، جریان راکتیو موتور و ضریب توان کم دارند.

موتور PMSM: میدان مغناطیسی توسط آهنرباهای دائمی تامین می شود، روتور به جریان هیجان انگیز نیاز ندارد و راندمان موتور بهبود می یابد.

03. حجم و وزن

استفاده از مواد آهنربای دائم با کارایی بالا باعث می شود که میدان مغناطیسی شکاف هوا موتورهای سنکرون آهنربای دائم بزرگتر از موتورهای آسنکرون باشد.اندازه و وزن در مقایسه با موتورهای آسنکرون کاهش یافته است.این یک یا دو اندازه فریم کمتر از موتورهای آسنکرون خواهد بود.

04. جریان راه اندازی موتور

موتور آسنکرون: مستقیماً توسط برق فرکانس برق راه اندازی می شود و جریان راه اندازی زیاد است که می تواند به 5 تا 7 برابر جریان نامی برسد که در یک لحظه تأثیر زیادی بر روی شبکه برق می گذارد.جریان راه‌اندازی زیاد باعث می‌شود که افت ولتاژ مقاومت در برابر نشتی سیم‌پیچ استاتور افزایش یابد و گشتاور راه‌اندازی کم است، بنابراین راه‌اندازی سنگین نمی‌تواند به دست آید.حتی اگر از اینورتر استفاده شود، فقط می تواند در محدوده جریان خروجی نامی شروع به کار کند.

موتور PMSM: توسط یک کنترلر اختصاصی هدایت می شود که فاقد الزامات خروجی نامی کاهنده است.جریان راه اندازی واقعی کم است، جریان به تدریج با توجه به بار افزایش می یابد و گشتاور راه اندازی زیاد است.

05. ضریب قدرت

موتورهای آسنکرون دارای ضریب توان پایینی هستند، آنها باید مقدار زیادی جریان راکتیو را از شبکه برق جذب کنند، جریان راه اندازی زیاد موتورهای آسنکرون باعث تأثیر کوتاه مدت بر روی شبکه برق می شود و استفاده طولانی مدت باعث آسیب خاصی می شود. به تجهیزات شبکه برق و ترانسفورماتورها.اضافه کردن واحدهای جبران توان و انجام جبران توان راکتیو برای اطمینان از کیفیت شبکه برق و افزایش هزینه استفاده از تجهیزات ضروری است.

در روتور موتور سنکرون آهنربای دائم جریان القایی وجود ندارد و ضریب توان موتور بالاست که باعث بهبود ضریب کیفیت شبکه برق و بی نیازی از نصب جبران کننده می شود.

06. تعمیر و نگهداری

ساختار موتور ناهمزمان + کاهنده ارتعاش، گرما، نرخ شکست بالا، مصرف زیاد روان کننده و هزینه نگهداری دستی بالا را ایجاد می کند.باعث تلفات قطعی خاصی خواهد شد.

موتور سنکرون آهنربای دائم سه فاز، تجهیزات را مستقیماً هدایت می کند.از آنجایی که کاهنده حذف می شود، سرعت خروجی موتور کم است، نویز مکانیکی کم است، لرزش مکانیکی کم است و میزان شکست کم است.کل سیستم درایو تقریباً بدون نیاز به تعمیر و نگهداری است.

موتور توسط مواد آهنربای دائمی نئودیمیم آهن بور خاکی کمیاب تحریک می شود و با یک مبدل فرکانس ویژه آهنربای دائمی عرضه می شود.دارای ویژگی های گشتاور راه اندازی بزرگ، محدوده سرعت گسترده، ساختار جمع و جور، اندازه کوچک، سبک وزن، سر و صدای کم، ضریب قدرت بالا و راندمان بالا است.این یک انتخاب ایده آل برای کمپرسورهای هوا با راندمان بالا و صرفه جویی در انرژی است.
