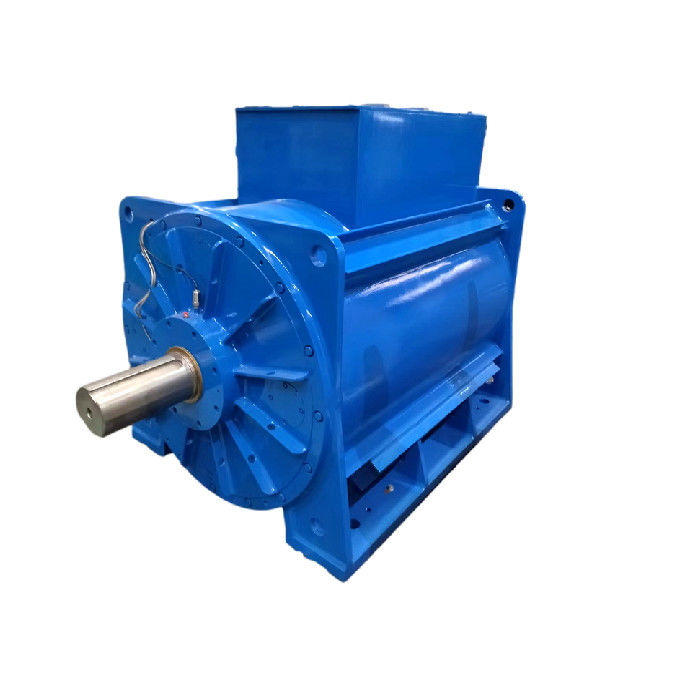

موتور مغناطیس دائمی داخلی با چرخش مستقیم بالا

تفاوت بین موتور آهنربا دائمی و موتور آسنکرون:

01ساختار روتور

موتور غیرمستقیم: روتور شامل یک هسته آهن و یک پیچ و تاب است، عمدتا روتورهای قفس سنجاب و سیم پیچ. یک روتور قفس سنجاب با میله های آلومینیومی ریخته شده است.میدان مغناطیسی از میله آلومینیومی برش استاتور در حال حرکت روتور.

موتور PMSM: آهنرباهای دائمی در قطب های مغناطیسی روتور جاسازی شده اند،و توسط میدان مغناطیسی در حال چرخش تولید شده در استاتور مطابق با اصل قطب های مغناطیسی از همان فاز جذب دفع مختلف به چرخش رانده می شوند.

02. کارایی

موتورهای غیرمستقیم: نیاز به جذب جریان از تحریک شبکه، که منجر به مقدار خاصی از از دست دادن انرژی، جریان واکنش موتور و عامل قدرت پایین می شود.

موتور PMSM: میدان مغناطیسی توسط آهنرباهای دائمی تامین می شود، روتور نیازی به جریان هیجان انگیز ندارد و کارایی موتور بهبود می یابد.

03حجم و وزن

استفاده از مواد مغناطیس دائمی با عملکرد بالا باعث می شود که میدان مغناطیسی شکاف هوا از موتورهای هم زمان مغناطیس دائمی بزرگتر از موتورهای غیرمستقیم باشد.اندازه و وزن در مقایسه با موتورهای غیرمستقیم کاهش می یابد. اين يک يا دو اندازه قاب کمتر از موتورهاي نامتزامن خواهد بود

04. جريان شروع موتور

موتور آسنکرون: به طور مستقیم با برق فرکانس قدرت شروع می شود و جریان شروع بزرگ است که می تواند 5 تا 7 برابر جریان نامی را به دست آورد،که تاثیر زیادی روی شبکه برق در یک لحظه دارد.جریان بزرگ شروع باعث می شود که کاهش ولتاژ مقاومت نشت پیچ استاتور افزایش یابد و گشتاور شروع کوچک است بنابراین نمی توان شروع سنگین را به دست آورد.حتی اگر اینورتر استفاده شود، فقط می تونه داخل محدوده ی جریان خروجی نامی شروع بشه.

موتور PMSM: توسط یک کنترل کننده اختصاصی رانده می شود که فاقد نیازهای خروجی نامی کاهش دهنده است. جریان شروع واقعی کوچک است،جریان به تدریج با توجه به بار افزایش می یابد، و گشتاور شروع بزرگ است.

05فاکتور قدرت

موتورهای غیرمستقیم دارای یک عامل قدرت پایین هستند، آنها باید مقدار زیادی جریان واکنش از شبکه برق را جذب کنند،جریان بزرگ شروع موتورهای غیرمستقیم باعث تاثیر کوتاه مدت بر شبکه برق می شود.، و استفاده طولانی مدت باعث آسیب خاصی به تجهیزات شبکه برق و ترانسفورماتورها می شود.برای اطمینان از کیفیت شبکه برق و افزایش هزینه استفاده از تجهیزات، لازم است واحدهای جبران قدرت اضافه شده و جبران قدرت واکنش انجام شود..

هیچ جریان محرک در روتور موتور هم زمان مغناطیس دائمی وجود ندارد و عامل قدرت موتور بالا است.که عامل کیفیت شبکه برق را بهبود می بخشد و نیاز به نصب یک جبران کننده را از بین می برد.

06. نگهداری

ساختار موتور + کاهش دهنده غیرمستقیم لرزش، گرما، میزان شکست بالا، مصرف روغن بزرگ و هزینه نگهداری دستی بالا را ایجاد می کند؛ این باعث از دست دادن زمان قطع کار می شود.

موتور سه فاز مقناطیس دائمی به طور مستقیم دستگاه را حرکت می دهد.ارتعاش مکانیکی کوچک استو نرخ شکست کم است. کل سیستم محرک تقریبا بدون تعمیر و نگهداری است.

موتور سه فاز مقناطیس دائمی به طور مستقیم دستگاه را حرکت می دهد.ارتعاش مکانیکی کوچک استو نرخ شکست کم است. کل سیستم محرک تقریبا بدون تعمیر و نگهداری است.

ویژگی های موتورهای آهنربا دائمی زمین های نادر:

قطب روتور موتور آهنربای دائمی زمین های نادر از فولاد آهنربای دائمی زمین های نادر ساخته شده است، بنابراین هیچ لغزش، هیچ جریان تحریک،و روتور هیچ نقره ای از آهن و مس ندارد.

روتور توسط آهنرباهای دائمی تحریک می شود، و هیچ جریان تحریک واکنشی مورد نیاز نیست. بنابراین عامل قدرت بهبود می یابد، قدرت واکنشی کاهش می یابد، جریان استاتور به شدت کاهش می یابد،و از دست دادن مس و آهن استاتور به شدت کاهش می یابد.

در عین حال، از آنجا که ضریب قوس قطبی موتور آهنربای دائمی زمین نادر بزرگتر از موتور غیرمستقیم است، زمانی که ولتاژ و ساختار استاتور ثابت است،متوسط شدت محرک مقناطیسی کمتر از محرک آسنکرون است و از دست دادن آهن کوچک است..

بنابراین می توان گفت که موتور هم زمان آهنربای دائمی زمین نادر با کاهش تلفات خود صرفه جویی در انرژی است و تحت تأثیر تغییرات شرایط کار قرار نمی گیرد.محیط زیست و عوامل دیگر.

موتور توسط مواد آهن بوریوم نئودیمیوم زمین های نادر و مغناطیس دائمی تحریک می شود و با یک مبدل فرکانس خاص مغناطیس دائمی تامین می شود.این ویژگی های گشتاور بزرگ شروع دارد، طیف گسترده ای از سرعت، ساختار جمع و جور، اندازه کوچک، وزن سبک، نویز کم، عامل قدرت بالا و بهره وری بالا. این یک انتخاب قدرت ایده آل برای فشرده کننده های هوا با کارایی بالا و صرفه جویی در انرژی است.
