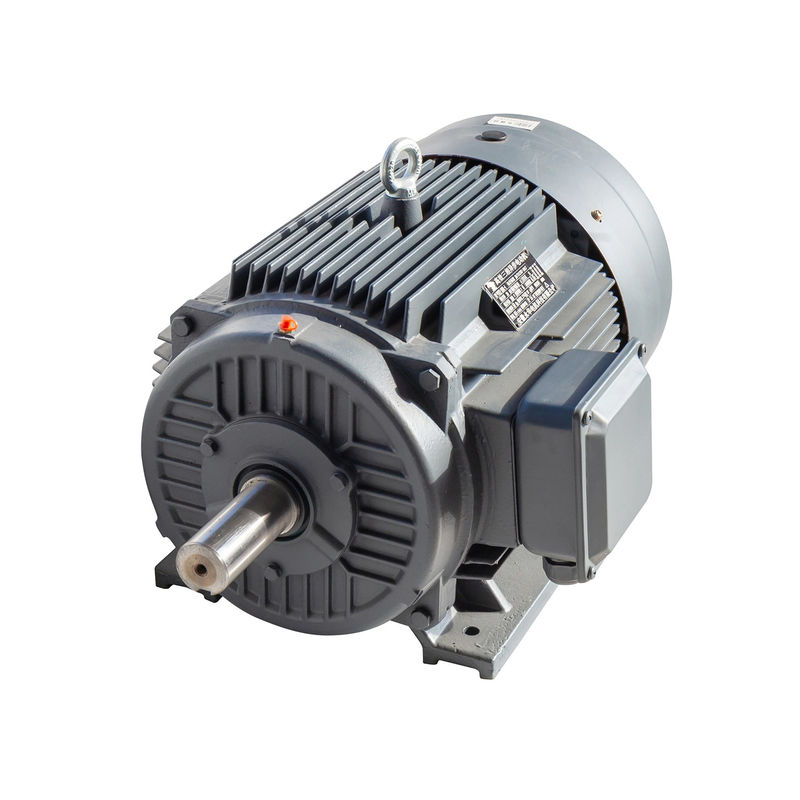

موتور مگنت دائمی بدون دنده 4 قطبی سازنده چین

اصل کار

اصل کار موتور هم زمان مغناطیس دائمی مشابه موتور هم زمان است. این کار به میدان مغناطیسی چرخش بستگی دارد که نیروی الکتروموتوری را با سرعت هم زمان تولید می کند.هنگامی که پیچ و تاب استاتور با دادن منبع تغذیه 3 فاز انرژی است، یک میدان مغناطیسی در حال چرخش در بین شکاف های هوا ایجاد می شود.

این باعث تولید گشتاور می شود زمانی که قطب های میدان روتور میدان مغناطیسی در حال چرخش را با سرعت هم زمان نگه می دارند و روتور به طور مداوم می چرخد.لازم است که یک منبع برق فرکانس متغیر فراهم شود..

چرا موتورهای AC مغناطیس دائمی را انتخاب می کنید؟

موتورهای AC مقناطیسی دائمی (PMAC) چندین مزیت نسبت به انواع دیگر موتورها را ارائه می دهند، از جمله:

بهره وری بالا: موتورهای PMAC به دلیل عدم وجود خسارت مس روتور و کاهش خسارت پیچ و تاب بسیار کارآمد هستند. آنها می توانند تا 97٪ بهره وری را به دست آورند.که منجر به صرفه جویی قابل توجهی در مصرف انرژی می شود.

چگالی قدرت بالا: موتورهای PMAC دارای چگالی قدرت بالاتر در مقایسه با سایر انواع موتورها هستند، به این معنی که می توانند قدرت بیشتری را در هر واحد اندازه و وزن تولید کنند.این باعث می شود آنها را ایده آل برای برنامه های کاربردی که در آن فضای محدود.

تراکم تورک بالا: موتورهای PMAC دارای تراکم تورک بالا هستند، به این معنی که می توانند تورک بیشتری را در هر واحد اندازه و وزن تولید کنند. این باعث می شود که آنها برای برنامه هایی که در آن تورک بالا مورد نیاز است، ایده آل باشند..

نگهداری کمتر: از آنجا که موتورهای PMAC هیچ برس ندارند، نیاز به نگهداری کمتری دارند و نسبت به سایر انواع موتورها عمر طولانی تری دارند.

کنترل بهبود یافته: موتورهای PMAC در مقایسه با سایر انواع موتورها کنترل سرعت و گشتاور بهتری دارند، که آنها را برای کاربردهایی که کنترل دقیق مورد نیاز است، ایده آل می کند.

سازگار با محیط زیست: موتورهای PMAC نسبت به سایر انواع موتورها سازگارتر با محیط زیست هستند زیرا از فلزات نادر زمین استفاده می کنند،که بازیافت آن آسان تر است و در مقایسه با سایر انواع موتورها زباله کمتری تولید می کند..

به طور کلی، مزایای موتورهای PMAC آنها را برای طیف گسترده ای از برنامه های کاربردی، از جمله وسایل نقلیه الکتریکی، ماشین آلات صنعتی و سیستم های انرژی تجدید پذیر، انتخاب عالی می کند.

موتورهای AC مقناطیسی دائمی (PMAC) دارای طیف گسترده ای از کاربردهای مختلف از جمله:

ماشین آلات صنعتی: موتورهای PMAC در کاربردهای مختلف ماشین آلات صنعتی مانند پمپ ها، کمپرسورها، فن ها و ماشین آلات استفاده می شوند. آنها بهره وری بالا، تراکم قدرت بالا،و کنترل دقیق، که آنها را برای این کاربردهای ایده آل می کند.

رباتیک: موتورهای PMAC در کاربردهای رباتیک و اتوماسیون مورد استفاده قرار می گیرند، جایی که آنها چگالی گشتاور بالا، کنترل دقیق و بهره وری بالا را ارائه می دهند. آنها اغلب در بازوهای رباتیک، گیرنده ها،و سایر سیستم های کنترل حرکت.

سیستم های HVAC: موتورهای PMAC در سیستم های گرمایش، تهویه مطبوع و تهویه مطبوع (HVAC) استفاده می شوند، جایی که آنها بهره وری بالا، کنترل دقیق و سطوح کم سر و صدا را ارائه می دهند.آنها اغلب در فن و پمپ در این سیستم استفاده می شود.

سیستم های انرژی تجدیدپذیر: موتورهای PMAC در سیستم های انرژی تجدیدپذیر مانند توربین های بادی و ردیاب های خورشیدی استفاده می شوند، جایی که آنها بهره وری بالا، تراکم قدرت بالا و کنترل دقیق را ارائه می دهند.آنها اغلب در ژنراتورها و سیستم های ردیابی در این سیستم ها استفاده می شوند..

تجهیزات پزشکی: موتورهای PMAC در تجهیزات پزشکی مانند دستگاه های MRI مورد استفاده قرار می گیرند، جایی که آنها چگالی گشتاور بالا، کنترل دقیق و سطوح کم سر و صدا را ارائه می دهند.آنها اغلب در موتورهایی که قطعات متحرک این ماشین ها را حرکت می دهند استفاده می شوند.

SPM در مقابل IPM

یک موتور PM را می توان به دو دسته اصلی تقسیم کرد: موتورهای مغناطیس دائمی سطح (SPM) و موتورهای مغناطیس دائمی داخلی (IPM).هر دو نوع تولید جریان مغناطیسی توسط آهنرباهای دائمی قرار داده شده به یا در داخل روتور.

موتورهای SPM دارای آهنرباها در خارج از سطح روتور هستند. به دلیل این نصب مکانیکی، قدرت مکانیکی آنها ضعیف تر از موتورهای IPM است.قدرت مکانیکی ضعیف، حداکثر سرعت مکانیکی ایمن موتور را محدود می کند.علاوه بر این، این موتورها نمایی مغناطیسی بسیار محدود (Ld ≈ Lq) را نشان می دهند.

مقادیر نفوذ اندازه گیری شده در پایانه های روتور صرف نظر از موقعیت روتور سازگار است. به دلیل نسبت نمایی نزدیک به واحد، طرح های موتور SPM به طور قابل توجهی، اگر نه به طور کامل،بر روی قطعه ناقل مغناطیسی برای تولید ناقل.

موتورهای IPM دارای یک آهنربا دائمی در خود روتور هستند. بر خلاف همتایان SPM خود، محل مغناطیس های دائمی باعث می شود موتورهای IPM بسیار مکانیکی باشند.و برای کار در سرعت های بسیار بالا مناسب استاین موتورها همچنین با نسبت نسبتا بالا از نمایی مغناطیسی خود تعریف می شوند (Lq > Ld).یک موتور IPM توانایی تولید گشتاور را با استفاده از هر دو مولفه مغناطیسی و گشتاور بی میلی موتور دارد..

خود سنجی در مقابل کار با حلقه بسته

پیشرفت های اخیر در فناوری درایو به درایوهای استاندارد AC اجازه می دهد تا موقعیت مغناطیس موتور را ردیابی کنند. یک سیستم حلقه بسته به طور معمول از کانال پالس z برای بهینه سازی عملکرد استفاده می کند.از طریق روال های خاصی، درایو موقعیت دقیق مغناطیس موتور را با ردیابی کانال های A / B و اصلاح خطاهای کانال z می داند.دانستن موقعیت دقیق آهنربا اجازه می دهد تا برای تولید ناقل بهینه منجر به بهره وری بهینه.

کاهش یا تشدید جریان موتورهای PM

جریان در یک موتور آهنربا دائمی توسط آهنرباها تولید می شود. میدان جریان یک مسیر خاص را دنبال می کند که می تواند افزایش یابد یا مخالفت کند.افزایش یا تشدید میدان جریان اجازه می دهد تا موتور به طور موقت افزایش تولید گشتاور. مخالفت با میدان جریان میدان مغناطیسی موجود موتور را خنثی می کند. میدان مغناطیسی کاهش یافته تولید گشتاور را محدود می کند، اما ولتاژ back-emf را کاهش می دهد.کاهش ولتاژ back-emf ولتاژ آزاد برای فشار موتور به کار در سرعت های خروجی بالاترهر دو نوع عملیات نیاز به جریان اضافی موتور دارند. جهت جریان موتور در محور d، که توسط کنترل کننده موتور فراهم می شود، اثر مورد نظر را تعیین می کند.

مزایایی که موتورهای آهنربا دائمی زمین های نادر دارند

کارایی بالا:منحنی بهره وری موتور غیرمستقیم به طور کلی سریع تر در زیر 60٪ بار نامی سقوط می کند و بهره وری در بار سبک بسیار پایین است.منحنی بهره وری موتور آهنربا دائمی زمین نادر بالا و مسطح است، و در منطقه کارایی بالا در 20٪ ~ 120٪ از بار نامی است.

عامل قدرت بالا: مقدار اندازه گیری شده فاکتور قدرت موتور هم زمان آهنربای دائمی زمین نادر نزدیک به مقدار مرزی 1 است.0منحنی فاکتور قدرت به اندازه منحنی کارایی بالا و صاف است.تعویض قدرت واکنش کم ولتاژ مورد نیاز نیست و ظرفیت سیستم توزیع برق به طور کامل استفاده می شود.

جریان استاتور کوچک استروتور هیچ جریان تحریک ندارد، قدرت واکنش کاهش می یابد و جریان استاتور به طور قابل توجهی کاهش می یابد. در مقایسه با موتور آسنکرون با همان ظرفیت،مقدار جریان استاتور می تواند 30 تا 50 درصد کاهش یابد.در عین حال، از آنجا که جریان استاتور به شدت کاهش می یابد، افزایش دمای موتور کاهش می یابد و روغن اوراق حمل و عمر اوراق حمل طولانی می شود.

چرخش بزرگ خارج از گام و چرخش کشش:موتورهای هم زمان آهنربای دائمی زمین نادر دارای گشتاور خارج از مرحله و گشتاور کشش بالاتر هستند، که باعث می شود موتور ظرفیت بار بیشتری داشته باشد و می تواند به آرامی به همگام سازی کشیده شود.

فولاد مغناطيسي زمين نادر آسان است که از مغناطيس خارج شود:هنگامی که ماده مغناطیس دائمی در معرض لرزش، دمای بالا و جریان بیش از حد است، نفوذ مغناطیسی آن ممکن است کاهش یابد، یا پدیده از مغناطیس شدن رخ می دهد،که عملکرد موتور آهنربای دائمی را کاهش می دهد.
