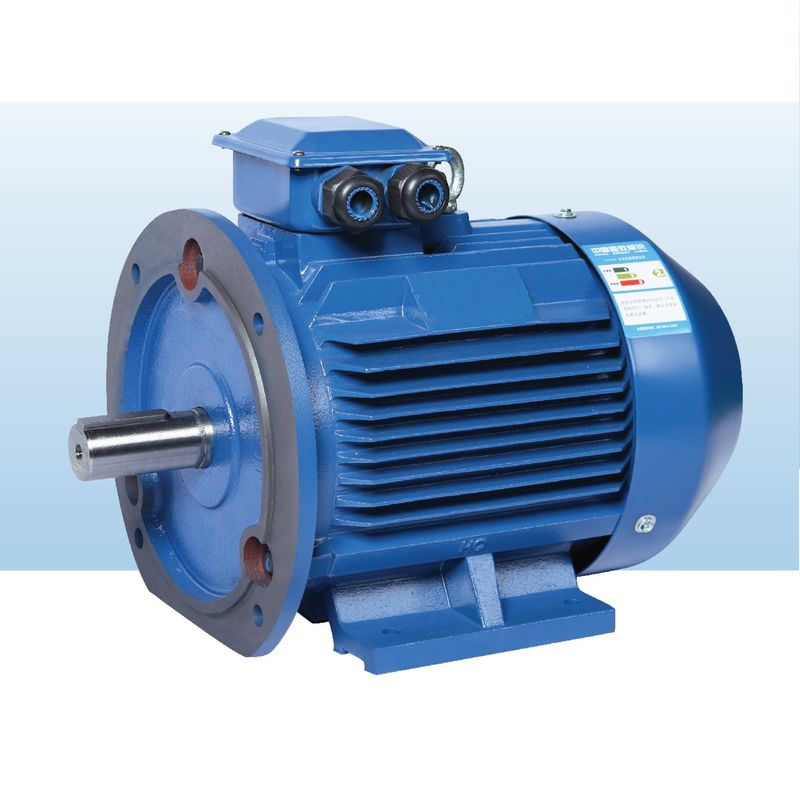

موتور PMSM ضد آب IE5 با راندمان بالا

موتور سنکرون آهنربای دائم دارای ویژگی های زیر است:

• راندمان نامی 2 تا 5 درصد بیشتر از موتورهای آسنکرون معمولی است.
• راندمان با افزایش بار به سرعت افزایش می یابد.هنگامی که بار در محدوده 25٪ تا 120٪ تغییر می کند، راندمان بالایی را حفظ می کند.محدوده عملکرد با راندمان بالا بسیار بالاتر از موتورهای ناهمزمان معمولی است.بار سبک، بار متغیر و بار کامل همگی اثرات قابل توجهی در صرفه جویی در انرژی دارند.
• فاکتورهای توان تا 0.95 و بالاتر، بدون نیاز به جبران واکنشی.
• ضریب قدرت تا حد زیادی بهبود یافته است.در مقایسه با موتورهای آسنکرون، جریان در حال اجرا بیش از 10٪ کاهش می یابد.با توجه به کاهش در جریان عملیاتی و تلفات سیستم، اثرات صرفه جویی در انرژی در حدود 1٪ قابل دستیابی است.
• افزایش دمای پایین، چگالی توان بالا: 20K کمتر از افزایش دمای موتور ناهمزمان سه فاز، افزایش دمای طراحی یکسان است و می توان آن را به حجم کمتری تبدیل کرد و در مواد موثرتر صرفه جویی کرد.
• گشتاور شروع بالا و ظرفیت اضافه بار بالا: با توجه به الزامات، می توان آن را با گشتاور راه اندازی بالا (3-5 بار) و ظرفیت اضافه بار بالا طراحی کرد.
• از سیستم کنترل سرعت فرکانس متغیر استفاده شده است که در پاسخ دینامیکی بهتر و بهتر از موتورهای آسنکرون است.
• ابعاد نصب مشابه موتورهای آسنکرون است که در حال حاضر به طور گسترده استفاده می شود و طراحی و انتخاب بسیار راحت است.
• با توجه به افزایش ضریب توان، توان بصری ترانسفورماتور سیستم منبع تغذیه بسیار کاهش می یابد که باعث بهبود ظرفیت منبع تغذیه ترانسفورماتور می شود و همچنین می تواند هزینه کابل سیستم را تا حد زیادی کاهش دهد (پروژه جدید).
• هنگامی که پروژه جدید ساخته می شود، تمام سیستم های درایو از موتورهای سنکرون آهنربای دائمی استفاده می کنند، سرمایه گذاری پروژه اساساً مانند استفاده از موتورهای ناهمزمان است و پروژه می تواند پس از راه اندازی پروژه به مزایای صرفه جویی در انرژی ادامه دهد.

در بخش عمومی صنعتی، جایگزینی موتورهای ناهمزمان با ولتاژ پایین (380/660/1140 ولت) با راندمان بالا، این سیستم بین 5 تا 30 درصد انرژی صرفه جویی می کند و موتورهای ناهمزمان با ولتاژ بالا (6 کیلوولت / 10 کیلوولت) با راندمان بالا. ، سیستم بین 2 تا 10 درصد صرفه جویی می کند.

تجزیه و تحلیل کاربرد فناوری موتور مغناطیسی دائمی مدرن

1.کاربرد فناوری الکترومکانیکی آهنربای دائمی در بازار لوازم خانگی

کاربرد فناوری موتور آهنربای دائمی در بازار لوازم خانگی در VCDDVD و رایانه ها آشکار می شود.در حال حاضر، به تدریج توسعه صنعتی شدن را شکل داده است و به تدریج به درایوهای سرعت متغیر چند فازی گسترش یافته است.به عنوان مثال، افرادی که از کولر گازی اینورتر استفاده می کنند، از فناوری مدرن موتور آهنربای دائمی برای بهبود راندمان عملکرد کولر، کاهش تدریجی حجم موتور کولر و به حداقل رساندن صدای ناشی از کولر استفاده می کنند.

2.کاربرد فناوری الکترومکانیکی آهنربای دائمی در بازار آسانسور

سیستم سرعت متغیر موتور آهنربای دائم تقریباً 10 سال است که در بازار آسانسور استفاده می شود.به عنوان مثال، با استفاده از موتور آهنربای دائمی خاکی کمیاب با سرعت کم به عنوان دستگاه کشش آسانسور، استفاده از موتور آهنربای دائم خاکی کمیاب می تواند 20 درصد انرژی الکتریکی را در مصرف آسانسور صرفه جویی کند.موتورهای آهنربای دائم مدرن معمولاً در زمینه سیستم های محرک با سرعت متغیر با تغییرات بار زیاد و الزامات تنظیم سرعت بالا استفاده می شوند.

3.کاربرد فناوری الکترومکانیکی آهنربای دائمی در شرکت های صنعتی و معدنی

با توسعه موتورهای آهنربای دائم، موتورهای آهنربای دائم با گشتاور بزرگ به خوبی توسعه یافته اند، به ویژه راه اندازی موفقیت آمیز موتورهای فرکانس متغیر آهنربای دائمی در بازار به شرکت های صنعتی و معدنی سنگین انتخاب های جدیدی داده است.از آنجایی که گشتاور خروجی موتور آهنربای دائم به اندازه کافی بزرگ است، استفاده از گیربکس مکانیکی کاهش یافته و سرعت قابل کنترل است.می تواند با سرعت کم کار کند.بنابراین، استفاده از کوپلینگ سیال حذف می شود که باعث صرفه جویی در هزینه خرید تجهیزات مربوطه و نگهداری دو تجهیزات فوق می شود که خطر ایمنی را کاهش می دهد، بنابراین موتور فرکانس متغیر آهنربای دائم در بسیاری از شرکت های صنعتی و معدنی بسیار محبوب است. .به دلیل عملکرد تنظیم سرعت فرکانس متغیر، تضمینی قوی برای بهبود کارایی تولید و صرفه جویی در انرژی الکتریکی برای کاربران فراهم می کند.بنابراین، موتورهای فرکانس متغیر مغناطیس دائم مدرن یک انتخاب ضروری برای شرکت های صنعتی و معدنی برای ارتقاء تجهیزات خود در آینده است.

ساختار مدار مغناطیسی روتور موتور سنکرون آهنربای دائمی متفاوت است، بنابراین ویژگی های عملکرد و سیستم کنترل موتور نیز متفاوت است.با توجه به موقعیت های مختلف آهنرباهای دائمی روی روتور، موتورهای سنکرون آهنربای دائم را می توان به طور عمده به نوع سطح و نوع داخلی تقسیم کرد.در موتور سنکرون آهنربای دائم نوع سطح، آهنرباهای دائمی معمولاً به شکل کاشی بوده و در سطح بیرونی هسته روتور قرار دارند.ویژگی مهم این موتور این است که اندوکتانس اصلی محورهای مستقیم و متعامد برابر هستند.آهنربای دائمی داخلی در داخل روتور قرار دارد و یک قطعه قطبی ساخته شده از مواد فرومغناطیسی بین سطح خارجی آهنربای دائمی و دایره داخلی هسته استاتور وجود دارد که می تواند از آهنربای دائمی محافظت کند.ویژگی مهم این موتور آهنربای دائمی این است که اندوکتانس های اصلی محورهای مستقیم و مربعی برابر نیستند.بنابراین عملکرد این دو موتور متفاوت است.

I. نمای کلی

موتور توسط مواد آهنربای دائمی نئودیمیم آهن بور خاکی کمیاب تحریک می شود و با یک مبدل فرکانس ویژه آهنربای دائمی عرضه می شود.دارای ویژگی های گشتاور راه اندازی بزرگ، محدوده سرعت گسترده، ساختار جمع و جور، اندازه کوچک، سبک وزن، سر و صدای کم، ضریب قدرت بالا و راندمان بالا است.این یک انتخاب ایده آل برای کمپرسورهای هوا با راندمان بالا و صرفه جویی در انرژی است.الزامات و پارامترهای فنی به شرح زیر است:

1. موتور می تواند به طور معمول تحت شرایط زیر کار کند:

1.1 دمای محیط از 40 ℃ تجاوز نمی کند.

1.2 رطوبت نسبی ≤90%؛

1.3 ارتفاع از 1000 متر تجاوز نمی کند.

2. ولتاژ نامی موتور 380 ولت است، همچنین با توجه به نیاز کاربر.

3. سیستم کار مرجع موتور: S1.

4. درجه عایق: درجه F.

5. سطح حفاظت: IP55.

6. ساختار موتور و نوع نصب: B3, B35.

7. خروجی موتور در بالای پایه قرار دارد و یا می توان آن را بر اساس نیاز کاربر در سمت راست یا چپ پایه قرار داد.

8. ضریب سرویس موتور: 1.15، 1.2 (یا طبق توافق نامه فنی).

II.بازرسی

1. قبل از استفاده، لطفاً ظاهر موتور را برای آسیب در هنگام حمل و نقل به دقت بررسی کنید و بررسی کنید که آیا پارامترهای پلاک (قدرت، ولتاژ، سرعت و غیره) با سفارش مطابقت دارند یا خیر.

2. بررسی کنید که آیا بست های موتور شل هستند یا خیر.

3. شفت موتور را با دست بچرخانید تا ببینید آیا گیر کردن وجود دارد یا خیر.

III. Oاجرا و استفاده

1. قبل از اینکه موتور روشن شود، جهت چرخش موتور را تأیید کنید و بررسی کنید که آیا نصب مکانیکی و اتصال الکتریکی ایمن و قابل اعتماد هستند یا خیر.

2. در صورت مشاهده صدا یا لرزش غیرعادی در موتور در حین کار، لطفاً فوراً عملیات را متوقف کرده و منبع تغذیه را قطع کنید.موتور و کمپرسور را چک کرده و پس از عیب یابی مجدداً وارد کار کنید.

3. اگر افزایش دمای موتور در حین کار غیر عادی تشخیص داده شد، لطفاً موتور را خاموش کرده و بلافاصله برق را قطع کنید، موتور و کمپرسور را بررسی کنید و پس از عیب یابی دوباره آن را به کار ببرید.
