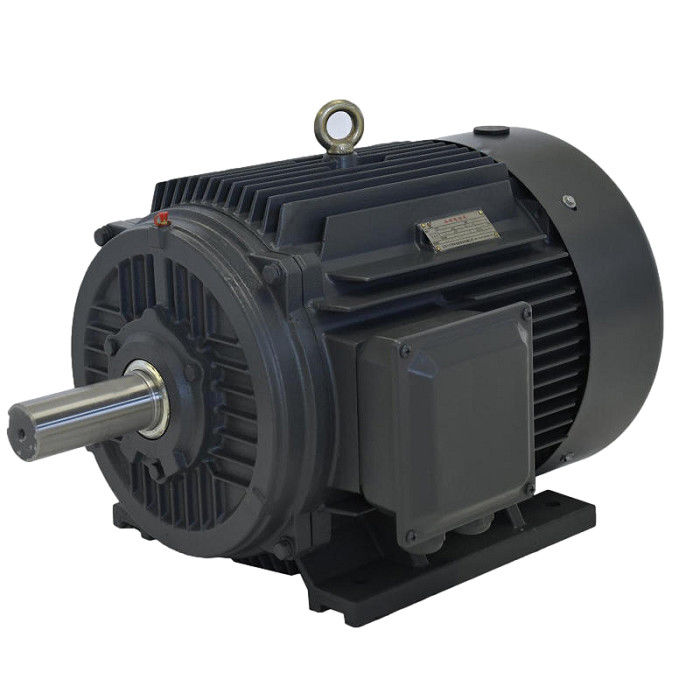

موتور هم زمان مغناطیس دائمی نصب شده بر روی سطح صنعتی

انواع عمومی موتور هم زمان مغناطیس دائمی:
بسته به نحوه اتصال آهنربا به روتور و طراحی روتور، موتورهای هم زمان آهنربای دائمی را می توان به دو نوع طبقه بندی کرد:

موتور هم زمان مغناطیس دائمی نصب شده بر روی سطح (SPMSM)
در این ساختار، سطح روتور مغناطیس را در خود جای می دهد و به دلیل عدم محکم بودن آن، آن را برای کاربردهای با سرعت بالا ایده آل می کند.این تنظیم تضمین یک شکاف هوا سازگار با مطابقت نفوذ آهنربا دائمی و هواآن را نشان می دهد هیچ تردد گشتاور، ارائه عملکرد پویا عالی، و مناسب برای دستگاه های با سرعت بالا مانند رباتیک و درایو ابزار است.

موتور هم زمان مقناطیس دائمی داخلی (IPMSM)
در این ساخت، روتور موتور شامل یک آهنربا دائمی است. این طراحی به ویژه برای کاربردهای با سرعت بالا مناسب است، که قدرت و دوام بیشتری را ارائه می دهد.چرخش ناپذیری موتور از برجسته ساخت آن سرچشمه می گیرد.

ویژگی ها و مزایا موتورهای مغناطیس دائمی:

موتور از منبع تحریک می تواند به دو دسته تقسیم شود: موتور مغناطیس دائمی و موتور تحریک الکتریکی.یک موتور آهنربای دائمی یک موتور الکتریکی است که یک میدان مغناطیسی تحریک کننده از یک آهنربای دائمی تولید می کند. استفاده گسترده ترین موتورهای سه فاز بی هم زمان در صنعت و استفاده غیرنظامی، مانند Y-Series، Y2-Series، YE2-Series، YX3 Series، Series YB، series YB2 series و غیرههمشون متعلق به موتورهای تحریک الکتریکی هستنمحصولات موتور ENNENG موتورهای هم زمان مقناطیسی دائمی بسیار کارآمد هستند.

در مقایسه با موتورهای تحریک الکتریکی سنتی، موتورهای مغناطیس دائمی، به ویژه موتورهای مغناطیس دائمی زمین های نادر، مزایای ساختار ساده، عملکرد قابل اعتماد، اندازه کوچک،سبک وزن، از دست دادن کوچک و بهره وری بالا، و انعطاف پذیر و متنوع شکل و اندازه موتور است.تولید صنعتی و کشاورزی، و زندگی روزمره.

موتور هم زمان مغناطیس دائمی دارای ویژگی های زیر است:

• بهره وری نامی 2 تا 5 درصد بالاتر از موتورهای معمولی آسنکرون است.
• بهره وری با افزایش بار به سرعت افزایش می یابد. هنگامی که بار در محدوده 25٪ تا 120٪ تغییر می کند، بهره وری بالایی را حفظ می کند.محدوده کار با کارایی بالا بسیار بالاتر از موتورهای معمولی آسنکرون استبار سبک، بار متغیر و بار کامل همگی اثرات قابل توجهی در صرفه جویی در انرژی دارند.
• فاکتورهای قدرت تا 0.95 و بالاتر، بدون نیاز به جبران واکنش؛
• فاکتور قدرت به شدت بهبود یافته است. در مقایسه با موتورهای غیرمستقیم، جریان در حال اجرا بیش از 10٪ کاهش یافته است.تاثیرات صرفه جویی در انرژی حدود 1٪ به دست می آید.
• افزایش دمای پایین، تراکم قدرت بالا: 20K پایین تر از افزایش دمای موتور سه فاز ناهماهنگ، افزایش دمای طراحی یکسان است و می تواند به حجم کوچکتر تبدیل شود،صرفه جویی در مواد موثر;
• چرخش شروع بالا و ظرفیت بیش از حد بالا: با توجه به الزامات، می تواند با چرخش شروع بالا (3-5 برابر) و ظرفیت بیش از حد بالا طراحی شود.
• از سیستم کنترل سرعت فرکانس متغیر استفاده می شود که در پاسخ پویا و بهتر از موتورهای غیرمستقیم است.
• ابعاد نصب مشابه موتورهای غیرمستقیم است که در حال حاضر به طور گسترده مورد استفاده قرار می گیرند و طراحی و انتخاب بسیار راحت است.
• با توجه به افزایش فاکتور قدرت، قدرت دید ترانسفورماتور سیستم تغذیه به شدت کاهش می یابد، که ظرفیت تغذیه ترانسفورماتور را بهبود می بخشد.و همچنین می تواند به طور قابل توجهی هزینه کابل سیستم را کاهش دهد (پروژه جدید);
• هنگامی که پروژه جدید ساخته می شود، تمام سیستم های محرک از موتورهای هم زمان مغناطیس دائمی استفاده می کنند، سرمایه گذاری پروژه اساساً مشابه استفاده از موتورهای غیرمستقیم است.و این پروژه می تواند پس از راه اندازی پروژه به مزایای صرفه جویی در انرژی ادامه دهد.;

در بخش عمومی صنعت، جایگزینی موتورهای آسنکرون با ولتاژ پایین (۳۸۰/۶۶۰/۱۱۴۰ ولت) ، سیستم ۵ تا ۳۰ درصد انرژی را صرفه جویی می کند.و موتورهای آسنکرون بالا ولتاژ ((6kV/10kV) با کارایی بالا، سیستم 2 تا 10 درصد صرفه جویی می کند.

کاربرد:

موتورهای هم زمان مغناطیس دائمی می توانند با تبدیل کننده های فرکانس ترکیب شوند تا بهترین سیستم کنترل سرعت بدون مرحله باز را تشکیل دهند.که به طور گسترده ای برای تجهیزات انتقال کنترل سرعت در صنایع پتروشیمی استفاده شده است.، فیبر شیمیایی، نساجی، ماشین آلات، الکترونیک، شیشه، لاستیک، بسته بندی، چاپ، تولید کاغذ، چاپ و رنگ آمیزی، متالورژی و صنایع دیگر.

ساختار مدار مغناطیسی روتور موتور هم زمان مغناطیس دائمی متفاوت است، بنابراین ویژگی های عملیاتی و سیستم کنترل موتور نیز متفاوت است.با توجه به موقعیت های مختلف از آهنرباهای دائمی بر روی روتور، موتورهای هم زمان مقناطیسی دائمی را می توان به طور عمده به نوع سطح و نوع داخلی تقسیم کرد.آهنرباهای دائمی معمولاً به شکل کاشی هستند و در سطح بیرونی هسته روتور قرار دارندویژگی مهم این موتور این است که محرک های اصلی محور مستقیم و ارتگونال یکسان هستند؛ مغناطیس دائمی داخلی در داخل روتور قرار دارد.و یک قطعه قطب ساخته شده از مواد آهن مغناطیسی بین سطح بیرونی از آهنربا دائمی و دایره داخلی هسته استاتور وجود دارد، که می تواند مغناطیس دائمی را محافظت کند. ویژگی مهم این موتور مغناطیس دائمی این است که محرک های اصلی محور مستقیم و مربع برابر نیستند. بنابراین،عملکرد این دو موتور متفاوت است.
