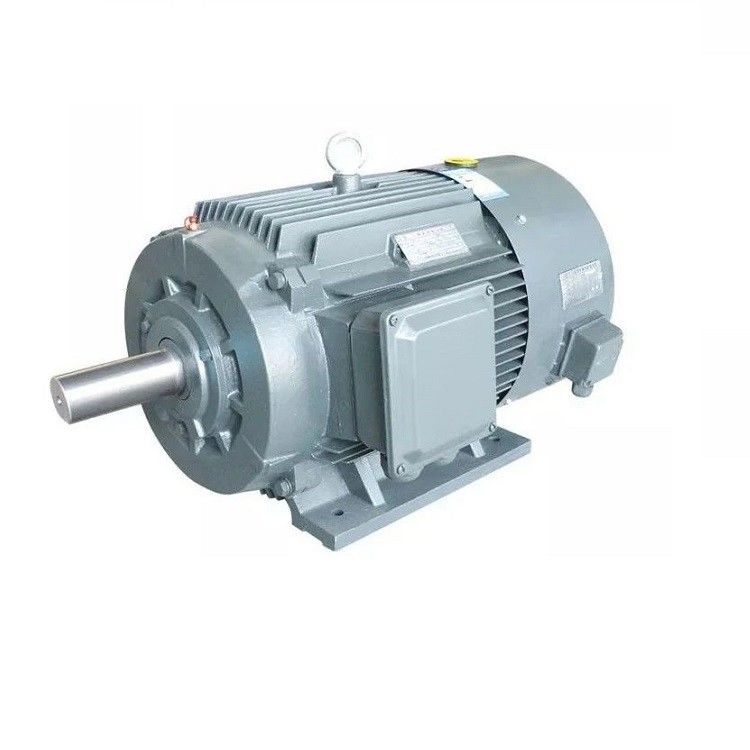

موتور سنکرون مگنت دائمی با راندمان بالا IP54 چگالی گشتاور بالا

مزایا

مزایای موتور هم زمان مغناطیس دائمی عبارتند از:

در هر سرعت بهره وری بیشتری را فراهم می کند.

در اندازه های کوچک در بسته های مختلف در دسترس است

نگهداری و نصب بسیار ساده تر از یک موتور القایی است

قادر به حفظ گشتاور کامل در سرعت های پایین

بهره وری بالا و قابلیت اطمینان

باعث می شود که تورک و عملکرد پویا باشد

معایب

معایب موتورهای هم زمان مغناطیس دائمی عبارتند از:

این نوع موتورها بسیار گران هستند در مقایسه با موتورهای القایی

راه اندازی آنها دشوار است چون موتورهای خود راه اندازی نیستند.

معادله EMF و تورک:

در یک ماشین هم زمان، متوسط EMF به هر فاز به نام EMF متحرک به یک موتور هم زمان منجر می شود، جریان قطع شده توسط هر هدایت کننده در هر چرخش Pφ ویبر است

سپس زمان لازم برای تکمیل یک چرخش 60/N ثانیه است

متوسط EMF به هر هادی می تواند با استفاده از

(PφN / 60) × Zph = (PφN / 60) × 2Tph

جایی که Tph = Zph / 2

بنابراین، متوسط EMF در هر فاز،

= 4 × φ × Tph × PN/120 = 4φfTph

جایی که Tph = تعداد دورهای متصل به سری در هر فاز

φ = جریان/قطب در ویبر

P= تعداد قطب ها

F= فرکانس در هرتز

Zph= تعداد هادی های متصل به صورت سری در هر فاز = Zph/3

معادله EMF به کویل ها و هادی های استاتور بستگی دارد. برای این موتور، فاکتور توزیع Kd و فاکتور ارتفاع Kp نیز در نظر گرفته می شود.

بنابراین، E = 4 × φ × f × Tph × Kd × Kp

معادله گشتاور یک موتور هم زمان مغناطیس دائمی به صورت زیر داده شده است:

T = (3 x Eph x Iph x sinβ) / ωm

PMSM نصب شده بر روی سطح

در این ساخت، آهنربا بر روی سطح روتور نصب می شود. این برای کاربردهای با سرعت بالا مناسب است، زیرا قوی نیست.آن را فراهم می کند یک شکاف هوا یکنواخت به دلیل نفوذ آهنربا دائمی و شکاف هوا همان است.بدون تورک بی میلی، عملکرد پویا و مناسب برای دستگاه های با سرعت بالا مانند رباتیک و درایو ابزار

PMSM دفن شده یا PMSM داخلی

در این نوع ساخت ، آهنربا دائمی به روتور جاسازی شده است ، همانطور که در شکل زیر نشان داده شده است.چرخش ناخواسته به دلیل برجسته شدن موتور است.
