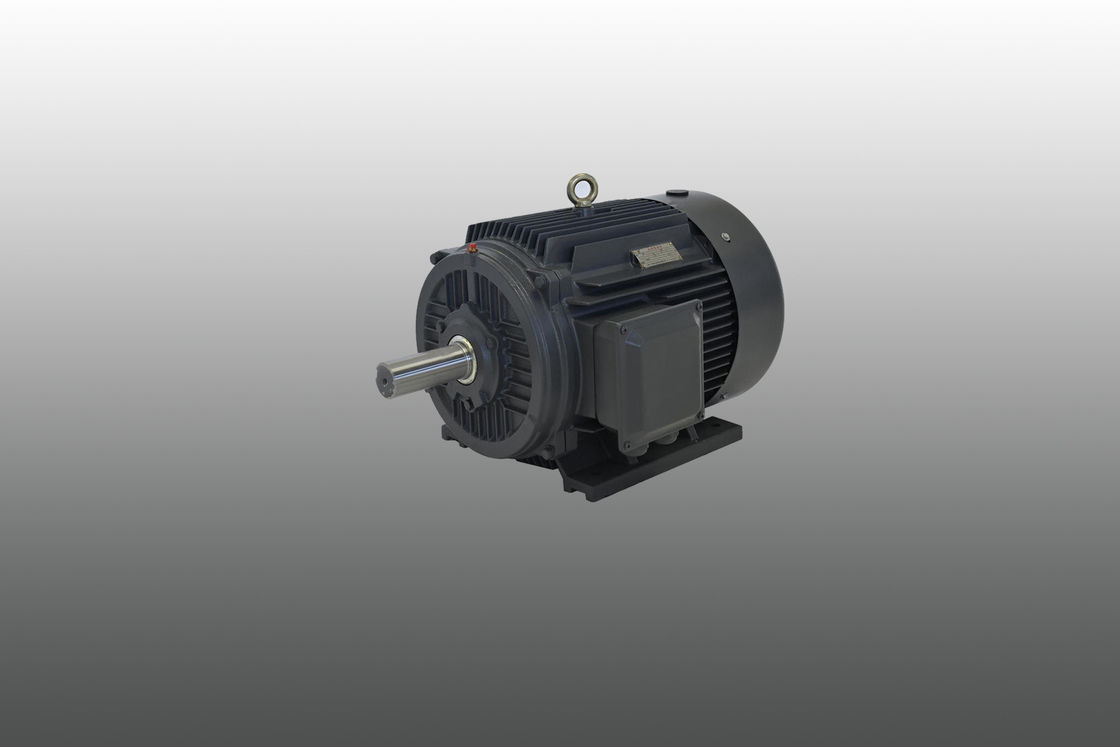

تورک بالا مغناطیس دائمی موتور صرفه جویی در انرژی مایع خنک

ویژگی تعریف کننده PMACM ها مقناطیس های دائمی درون روتور آنها توسط میدان مغناطیسی چرخش (RMF) پیچ های استاتور عمل می کنند و به حرکت چرخش باز می گردند.این انحراف از روتورهای دیگر است، جایی که نیروی مغناطیسی باید در محفظه روتور ایجاد شود یا تولید شود ، و نیاز به جریان بیشتری دارد. این بدان معنی است که PMACM ها به طور کلی کارآمدتر از موتورهای محرک هستند ،از آنجا که میدان مغناطیسی روتور دائمی است و نیازی به یک منبع انرژی برای تولید آن ندارداین همچنین به این معنی است که آنها نیاز به یک درایو فرکانس متغیر (VFD، یا درایو PM) برای کار دارند، که یک سیستم کنترل است که باعث می شود تورک تولید شده توسط این موتورها صاف شود.با روشن کردن و خاموش کردن جریان به پیچ های استاتور در مراحل خاصی از چرخش روتور، درایو PM به طور همزمان کنترل گشت و گذار و جریان و استفاده از این داده ها برای محاسبه موقعیت روتر و بنابراین سرعت خروجی میله. آنها ماشین آلات هم زمان هستند،به عنوان سرعت چرخش آنها با سرعت RMF مطابقت دارداین ماشین ها نسبتا جدید هستند و هنوز در حال بهینه سازی هستند، بنابراین عملکرد خاص هر یک از PMACM ها، در حال حاضر، اساسا منحصر به فرد برای هر طراحی است.

معادله EMF و تورک

در یک ماشین هم زمان، متوسط EMF به هر فاز به نام EMF متحرک به یک موتور هم زمان منجر می شود، جریان قطع شده توسط هر هدایت کننده در هر چرخش Pφ ویبر است

سپس زمان لازم برای تکمیل یک چرخش 60/N ثانیه است

متوسط EMF به هر هادی می تواند با استفاده از

(PφN / 60) × Zph = (PφN / 60) × 2Tph

جایی که Tph = Zph / 2

بنابراین، متوسط EMF در هر فاز،

= 4 × φ × Tph × PN/120 = 4φfTph

جایی که Tph = تعداد دورهای متصل به سری در هر فاز

φ = جریان/قطب در ویبر

P= تعداد قطب ها

F= فرکانس در هرتز

Zph= تعداد هادی های متصل به صورت سری در هر فاز = Zph/3

معادله EMF به کویل ها و هادی های استاتور بستگی دارد. برای این موتور، فاکتور توزیع Kd و فاکتور ارتفاع Kp نیز در نظر گرفته می شود.

بنابراین، E = 4 × φ × f × Tph × Kd × Kp

معادله گشتاور یک موتور هم زمان مغناطیس دائمی به صورت زیر داده شده است:

T = (3 x Eph x Iph x sinβ) / ωm

چرا موتورهای AC مغناطیس دائمی را انتخاب می کنید؟

موتورهای AC مقناطیسی دائمی (PMAC) چندین مزیت نسبت به انواع دیگر موتورها را ارائه می دهند، از جمله:

بهره وری بالا: موتورهای PMAC به دلیل عدم وجود از دست دادن مس روتور و کاهش از دست دادن پیچ و خم ، بسیار کارآمد هستند. آنها می توانند کارایی تا 97٪ را به دست آورند.که منجر به صرفه جویی قابل توجهی در مصرف انرژی می شود.

چگالی قدرت بالا: موتورهای PMAC دارای چگالی قدرت بالاتر در مقایسه با سایر انواع موتورها هستند، به این معنی که می توانند قدرت بیشتری را در هر واحد اندازه و وزن تولید کنند.این باعث می شود آنها را ایده آل برای برنامه های کاربردی که در آن فضای محدود.

تراکم تورک بالا: موتورهای PMAC دارای تراکم تورک بالا هستند ، به این معنی که می توانند در هر واحد اندازه و وزن تورک بیشتری تولید کنند. این باعث می شود آنها برای کاربردهایی که در آن تورک بالا مورد نیاز است ، ایده آل باشند..

نگهداری کاهش یافته: از آنجا که موتورهای PMAC هیچ برس ندارند، نیاز به نگهداری کمتری دارند و نسبت به سایر انواع موتورها عمر طولانی تری دارند.

کنترل بهبود یافته: موتورهای PMAC در مقایسه با سایر انواع موتورها کنترل سرعت و گشتاور بهتری دارند، که آنها را برای کاربردهایی که کنترل دقیق مورد نیاز است، ایده آل می کند.

سازگار با محیط زیست: موتورهای PMAC نسبت به سایر انواع موتورها سازگارتر با محیط زیست هستند زیرا از فلزات نادر زمین استفاده می کنند،که بازیافت آنها آسان تر است و در مقایسه با سایر انواع موتورها زباله کمتری تولید می کند..

به طور کلی، مزایای موتورهای PMAC آنها را برای طیف گسترده ای از برنامه های کاربردی، از جمله وسایل نقلیه الکتریکی، ماشین آلات صنعتی و سیستم های انرژی تجدید پذیر، انتخاب عالی می کند.

موتورهای هم زمان مغناطیس دائمی با مغناطیس های داخلی: حداکثر بهره وری انرژی

موتور هم زمان مغناطیس دائمی با مغناطیس های داخلی (IPMSM) موتور ایده آل برای کاربردهای کششی است که در آن حداکثر گشتاور در حداکثر سرعت رخ نمی دهد.این نوع موتور در کاربردهایی که نیاز به پویایی بالا و ظرفیت بیش از حد دارند استفاده می شود. و همچنین انتخاب عالی است اگر می خواهید فن ها یا پمپ ها را در محدوده IE4 و IE5 کار کنید. هزینه های خرید بالا معمولاً از طریق صرفه جویی در انرژی در طول زمان اجرا جبران می شود.به شرطی که شما آن را با درایو فرکانس متغیر درست کار می کنند.

درایوهای فرکانس متغیر ما از یک استراتژی کنترل یکپارچه بر اساس MTPA (حداکثر تورک در هر آمپر) استفاده می کنند.این به شما اجازه می دهد تا موتورهای هم زمان مغناطیس دائمی خود را با حداکثر بهره وری انرژی کاراضافه بار 200٪، گشتاور شروع عالی و محدوده کنترل سرعت گسترش یافته نیز به شما امکان می دهد تا از امتیاز موتور به طور کامل استفاده کنید.برای به دست آوردن سریع هزینه ها و کارآمدترین فرآیندهای کنترل.

موتورهای هم زمان با مغناطیس دائمی با مغناطیس های خارجی برای کاربردهای کلاسیک سرو

موتورهای هم زمان مغناطیس دائمی با مغناطیس های خارجی (SPMSM) موتورهای ایده آل هستند زمانی که شما نیاز به بیش از حد بار و شتاب سریع دارید، به عنوان مثال در کاربردهای کلاسیک سرو.طراحی طولانی نیز منجر به عدم حرکت جرم کم و می تواند به طور بهینه نصببا این حال، یکی از معایب سیستم شامل SPMSM و درایو فرکانس متغیر هزینه های مرتبط با آن است، زیرا فناوری پلاگ گران قیمت و کدگرهای با کیفیت بالا اغلب استفاده می شود.

کاربردها:

موتورهای هم زمان مغناطیس دائمی می توانند با تبدیل کننده های فرکانس ترکیب شوند تا بهترین سیستم کنترل سرعت بدون مرحله باز را تشکیل دهند.که به طور گسترده ای برای تجهیزات انتقال کنترل سرعت در صنایع پتروشیمی استفاده شده است.، فیبر شیمیایی، نساجی، ماشین آلات، الکترونیک، شیشه، لاستیک، بسته بندی، چاپ، تولید کاغذ، چاپ و رنگ آمیزی، متالورژی و صنایع دیگر.

خود سنجی در مقابل کار با حلقه بسته

پیشرفت های اخیر در فناوری درایو به درایوهای استاندارد AC اجازه می دهد تا موقعیت مغناطیس موتور را ردیابی کنند. یک سیستم حلقه بسته به طور معمول از کانال پالس z برای بهینه سازی عملکرد استفاده می کند.از طریق روال های خاصی، درایو موقعیت دقیق مغناطیس موتور را با ردیابی کانال های A / B و اصلاح خطاهای کانال z می داند.دانستن موقعیت دقیق آهنربا اجازه می دهد تا برای تولید ناقل بهینه منجر به بهره وری بهینه.

کاهش یا تشدید جریان موتورهای PM

جریان در یک موتور آهنربا دائمی توسط آهنرباها تولید می شود. میدان جریان یک مسیر خاص را دنبال می کند که می تواند افزایش یابد یا مخالفت کند.افزایش یا تشدید میدان جریان اجازه می دهد تا موتور به طور موقت افزایش تولید گشتاور. مخالفت با میدان جریان میدان مغناطیسی موجود موتور را خنثی می کند. میدان مغناطیسی کاهش یافته تولید گشتاور را محدود می کند، اما ولتاژ back-emf را کاهش می دهد.کاهش ولتاژ back-emf ولتاژ آزاد برای فشار موتور به کار در سرعت های خروجی بالاترهر دو نوع عملیات نیاز به جریان اضافی موتور دارند. جهت جریان موتور در محور d، که توسط کنترل کننده موتور ارائه می شود، اثر مورد نظر را تعیین می کند.

مزایای موتورهای PMAC
مزیت اصلی موتورهای PMAC در کارایی آنهاست. آنها بدون نیاز به جریان الکتریکی برای تولید میدان مغناطیسی کار می کنند. در نتیجه،آنها از دست دادن برق کمتری را تجربه می کنند که معمولاً در موتورهای متناوب متناوب سنتی AC یافت می شود.این کارایی افزایش یافته منجر به کاهش تولید گرما می شود و در نهایت طول عمر و قابلیت اطمینان موتور را بهبود می بخشد.

علاوه بر بهره وری خود، PMAC ها مزایای دیگری را نیز ارائه می دهند. آنها دارای ظرفیت چرخش بزرگتر و بهره برداری بهتر از چرخش هستند، که تسریع سریع تر را تسهیل می کند. علاوه بر این،طراحی فشرده آنها، تراکم گشتاور بالا، و ساخت سبک اجازه می دهد تا آنها را در فضاهای کوچکتر بدون به خطر انداختن عملکرد نصب شود.موتورهای PMAC در حفظ یک گشتاور مستمر بالاتر در طیف گسترده ای از سرعتها برجسته هستند، بهره مند از بی وقفه روتور کاهش یافته و عملکرد پویا تحت بار افزایش یافته است.

موتورهای PMAC قادر به دستیابی به بهره وری بالا در سرعت های پایین هستند، که آنها را برای کاربردهایی که نیاز به کار با سرعت پایین دارند، مانند فن ها و پمپ ها مناسب می کند.
