جزئیات محصول
Place of Origin: China
نام تجاری: ENN
گواهی: CE
Model Number: PMM
شرایط پرداخت و حمل و نقل
Minimum Order Quantity: 1
جزئیات بسته بندی: بسته بندی قابل حمل
محدوده قدرت: |
5-3 مگاوات |
محدوده سرعت: |
0-3000 دور در دقیقه |
نام محصول: |
موتور PMAC |
روش خنک کننده: |
خنک کننده هوا، خنک کننده مایع |
کنترل موقعیت: |
حلقه بسته |
درجه حفاظت: |
IP54، IP55، IP68 |
نصب و راه اندازی: |
IMB3 IMB5 IMB35 |
سطح حفاظت: |
IP65 |
محدوده قدرت: |
5-3 مگاوات |
محدوده سرعت: |
0-3000 دور در دقیقه |
نام محصول: |
موتور PMAC |
روش خنک کننده: |
خنک کننده هوا، خنک کننده مایع |
کنترل موقعیت: |
حلقه بسته |
درجه حفاظت: |
IP54، IP55، IP68 |
نصب و راه اندازی: |
IMB3 IMB5 IMB35 |
سطح حفاظت: |
IP65 |

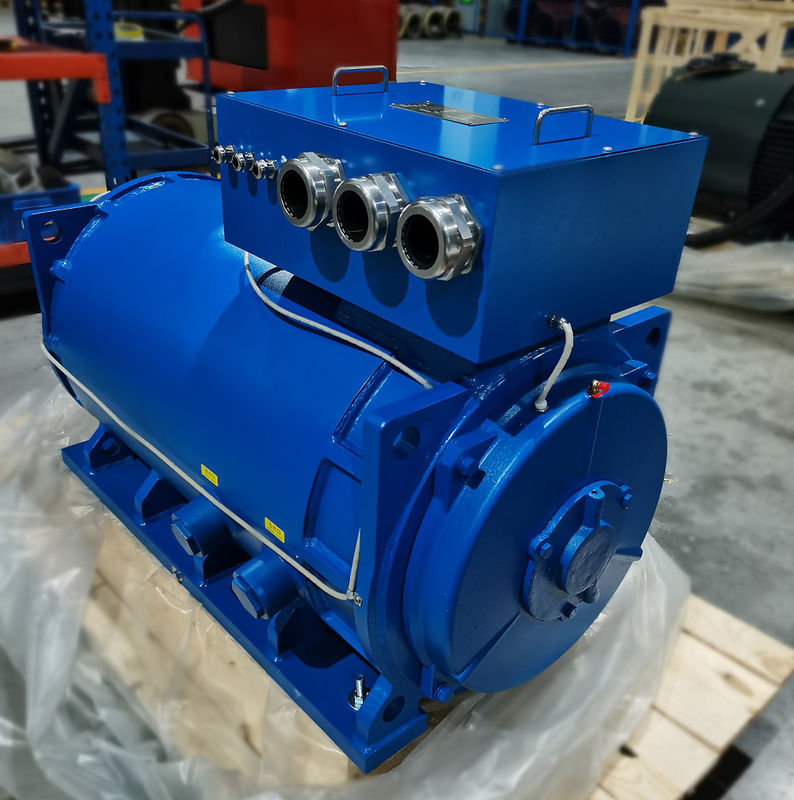

موتور AC مغناطیسی دائمی 5-3 مگاوات صرفه جویی در مصرف انرژی
موتور سنکرون آهنربای دائمی چیست؟
موتور سنکرون مغناطیس دائمی عمدتاً از استاتور، روتور، شاسی، پوشش جلو-عقب، یاتاقان ها و غیره تشکیل شده است. موتور و انواع دیگر موتورها روتور آن است.
مواد مغناطیس دائمی با مغناطیسی از پیش مغناطیسی (باردار مغناطیسی) روی سطح یا داخل آهنربای دائمی موتور، میدان مغناطیسی شکاف هوای لازم را برای موتور فراهم می کند.این ساختار روتور می تواند به طور موثر حجم موتور را کاهش دهد، تلفات را کاهش دهد و راندمان را بهبود بخشد.
موتور مگنت دائمی چگونه کار می کند؟
ویژگی تعیین کننده PMACM ها - آهنرباهای دائمی در روتور آنها - توسط میدان مغناطیسی دوار (RMF) سیم پیچ های استاتور عمل می کنند و به سمت حرکت چرخشی دفع می شوند.این یک انحراف از روتورهای دیگر است که در آن نیروی مغناطیسی باید در محفظه روتور القا یا ایجاد شود و به جریان بیشتری نیاز دارد.این بدان معنی است که PMACM ها عموماً کارآمدتر از موتورهای القایی هستند، زیرا میدان مغناطیسی روتور دائمی است و برای تولید آن نیازی به منبع انرژی ندارد.این همچنین به این معنی است که آنها برای کار کردن به یک درایو فرکانس متغیر (VFD یا درایو PM) نیاز دارند، که یک سیستم کنترلی است که گشتاور تولید شده توسط این موتورها را صاف می کند.با روشن و خاموش کردن جریان به سیم پیچ های استاتور در مراحل خاصی از چرخش روتور، درایو PM به طور همزمان گشتاور و جریان را کنترل می کند و از این داده ها برای محاسبه موقعیت روتور و در نتیجه سرعت خروجی شفت استفاده می کند.آنها ماشین های سنکرون هستند، زیرا سرعت چرخش آنها با سرعت RMF مطابقت دارد.این ماشین‌ها نسبتاً جدید هستند و هنوز در حال بهینه‌سازی هستند، بنابراین عملکرد خاص هر PMACM در حال حاضر اساساً برای هر طراحی منحصر به فرد است.
مزایای موتورهای PMSM:
بازدهی بالا
این امر به ویژه در سرعت های پایین تر صادق است.موتور آهنربای دائم برای تولید میدان روتور نیازی به تامین جریان به روتور خود ندارد، بنابراین تلفات روتور تقریباً به طور کامل حذف می شود.در مقایسه با موتورهای القایی یا رلوکتانسی، به جریان کمتری روی استاتور نیز نیاز دارد و ضریب توان بیشتری دارد که منجر به جریان کمتری روی کنترل‌کننده می‌شود و بازده کلی سیستم درایو را افزایش می‌دهد.
رانندگی با سرعت کمتر با راندمان بالاتر نسبت به موتور القایی ممکن است نیاز به گیربکس کاهش سرعت را حذف کند و پیچیدگی را از آرایش مکانیکی خارج کند.
گشتاور ثابت
این نوع موتور می تواند گشتاور ثابتی تولید کند و گشتاور کامل را در سرعت های پایین حفظ کند.
اندازه
اندازه کوچکتر، وزن سبک تر و سیم پیچ کمتر، چگالی توان بالاتری را ارائه می دهد.
مقرون به صرفه
با عدم وجود برس، هزینه های نگهداری کاهش می یابد.
حداقل حرارت
در PMSM گرما روی سیم‌پیچ‌های استاتور تولید می‌شود و هیچ برس وجود ندارد و فقط حداقل حرارت روی روتور تولید می‌شود و خنک‌سازی موتور را تسهیل می‌کند.همانطور که آنها خنک تر از موتورهای القایی کار می کنند، قابلیت اطمینان و طول عمر موتور افزایش می یابد.
محدوده سرعت
این نوع موتور می تواند با استفاده از Field Weakening محدوده سرعت وسیعی داشته باشد و می تواند استراتژی کنترل حداکثر گشتاور/جریان (MTPA) را در طول عملیات گشتاور ثابت اتخاذ کند.
موتورهای مغناطیس دائم AC (PMAC) طیف وسیعی از کاربردها از جمله:
ماشین آلات صنعتی: موتورهای PMAC در انواع کاربردهای ماشین آلات صنعتی مانند پمپ ها، کمپرسورها، فن ها و ماشین ابزار استفاده می شوند.آنها راندمان بالا، چگالی توان بالا و کنترل دقیق را ارائه می دهند که آنها را برای این کاربردها ایده آل می کند.
رباتیک: موتورهای PMAC در کاربردهای روباتیک و اتوماسیون مورد استفاده قرار می گیرند، جایی که تراکم گشتاور بالا، کنترل دقیق و راندمان بالا را ارائه می دهند.آنها اغلب در بازوهای رباتیک، گیره ها و سایر سیستم های کنترل حرکت استفاده می شوند.
سیستم‌های HVAC: موتورهای PMAC در سیستم‌های گرمایش، تهویه و تهویه مطبوع (HVAC) استفاده می‌شوند، جایی که راندمان بالا، کنترل دقیق و سطح صدای کم را ارائه می‌دهند.آنها اغلب در فن ها و پمپ های این سیستم ها استفاده می شوند.
موتورهای سنکرون آهنربای دائم با آهنرباهای داخلی: حداکثر بازده انرژی
موتور سنکرون آهنربای دائم با آهنرباهای داخلی (IPMSM) موتور ایده آل برای کاربردهای کششی است که در آن حداکثر گشتاور در حداکثر سرعت رخ نمی دهد.این نوع موتور در کاربردهایی که نیاز به دینامیک بالا و ظرفیت اضافه بار دارند استفاده می شود.همچنین اگر می‌خواهید فن‌ها یا پمپ‌هایی را در محدوده IE4 و IE5 کار کنید، این گزینه عالی است.هزینه های بالای خرید معمولاً از طریق صرفه جویی در مصرف انرژی در طول مدت زمان اجرا جبران می شود، مشروط بر اینکه آن را با درایو فرکانس متغیر مناسب کار کنید.
درایوهای فرکانس متغیر نصب شده روی موتور ما از یک استراتژی کنترل یکپارچه مبتنی بر MTPA (حداکثر گشتاور در آمپر) استفاده می کنند.این به شما امکان می دهد موتورهای سنکرون آهنربای دائم خود را با حداکثر بازده انرژی کار کنید.اضافه بار 200 درصد، گشتاور راه اندازی عالی، و دامنه کنترل سرعت افزایش یافته نیز به شما امکان می دهد تا از امتیاز موتور به طور کامل استفاده کنید.برای بازیابی سریع هزینه ها و کارآمدترین فرآیندهای کنترلی.
ویژگی های موتور IPM (مگنت دائمی داخلی):
گشتاور بالا و راندمان بالا
گشتاور بالا و خروجی بالا با استفاده از گشتاور رلوکتانس علاوه بر گشتاور مغناطیسی به دست می آید.
عملیات صرفه جویی در انرژی
در مقایسه با موتورهای SPM معمولی تا 30 درصد انرژی کمتری مصرف می کند.
چرخش با سرعت بالا
می تواند با کنترل دو نوع گشتاور با استفاده از کنترل برداری به چرخش موتور با سرعت بالا پاسخ دهد.
ایمنی
از آنجایی که آهنربای دائمی تعبیه شده است، ایمنی مکانیکی بهبود یافته است، زیرا برخلاف SPM، آهنربا به دلیل نیروی گریز از مرکز جدا نمی شود.
موتورهای سنکرون آهنربای دائم با آهنرباهای خارجی برای کاربردهای سروو کلاسیک
موتورهای سنکرون آهنربای دائم با آهنرباهای خارجی (SPMSM) موتورهای ایده آلی هستند که به اضافه بار زیاد و شتاب سریع نیاز دارید، به عنوان مثال در کاربردهای سروو کلاسیک.طراحی کشیده همچنین منجر به اینرسی جرم کم می شود و می تواند به طور بهینه نصب شود.با این حال، یکی از معایب سیستم متشکل از SPMSM و درایو فرکانس متغیر، هزینه‌های مرتبط با آن است، زیرا اغلب از فناوری پلاگین گران قیمت و رمزگذارهای با کیفیت بالا استفاده می‌شود.
سیستم‌های انرژی تجدیدپذیر: موتورهای PMAC در سیستم‌های انرژی تجدیدپذیر مانند توربین‌های بادی و ردیاب‌های خورشیدی مورد استفاده قرار می‌گیرند، جایی که راندمان بالا، چگالی توان بالا و کنترل دقیق را ارائه می‌دهند.آنها اغلب در ژنراتورها و سیستم های ردیابی در این سیستم ها استفاده می شوند.
تجهیزات پزشکی: موتورهای PMAC در تجهیزات پزشکی مانند دستگاه‌های MRI استفاده می‌شوند، جایی که تراکم گشتاور بالا، کنترل دقیق و سطح صدای کم را ارائه می‌دهند.آنها اغلب در موتورهایی که قطعات متحرک در این ماشین ها را به حرکت در می آورند استفاده می شوند.
چه برنامه هایی از موتورهای PMSM استفاده می کنند؟
صنایعی که از موتورهای PMSM استفاده می کنند عبارتند از: متالورژی، سرامیک، لاستیک، نفت، نساجی و بسیاری دیگر.موتورهای PMSM را می توان برای کار با سرعت سنکرون از منبع ولتاژ و فرکانس ثابت و همچنین برنامه های کاربردی درایو سرعت متغیر (VSD) طراحی کرد.به طور گسترده در وسایل نقلیه الکتریکی (EVs) به دلیل راندمان بالا و چگالی قدرت و گشتاور استفاده می شود، آنها به طور کلی در کاربردهای گشتاور بالا مانند میکسرها، آسیاب ها، پمپ ها، فن ها، دمنده ها، نوار نقاله ها و کاربردهای صنعتی که در آن موتورهای القایی به طور سنتی استفاده می شوند، انتخابی برتر هستند. یافت.
