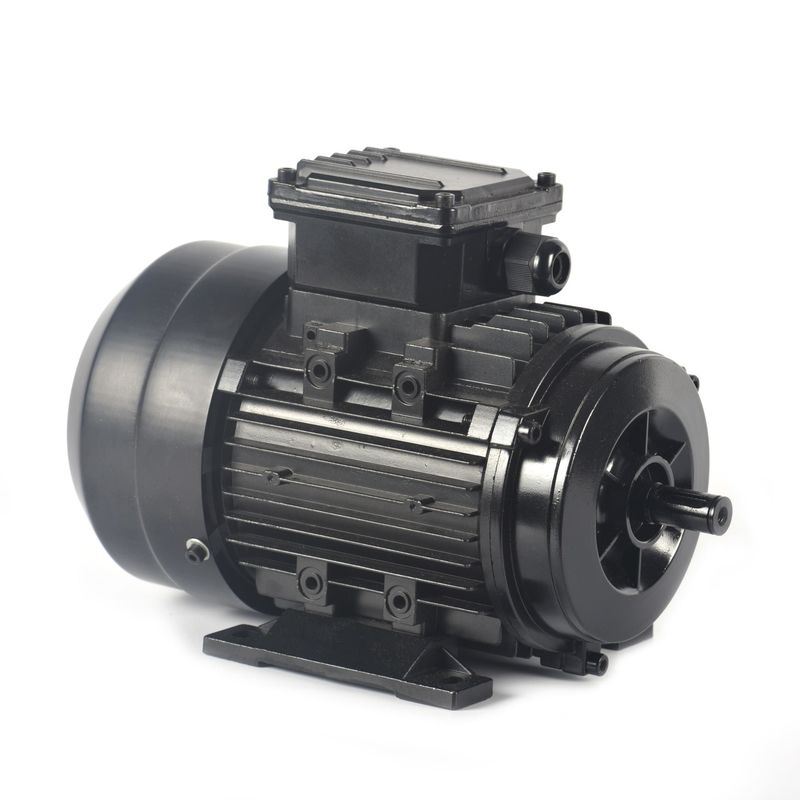

PMSM داخلی موتور خنک کننده آب سنکرون آهنربا دائم نصب شده روی سطح

چرا موتورهای AC مغناطیس دائمی را انتخاب می کنید؟

موتورهای AC مقناطیسی دائمی (PMAC) چندین مزیت نسبت به انواع دیگر موتورها را ارائه می دهند، از جمله:

بهره وری بالا: موتورهای PMAC به دلیل عدم وجود از دست دادن مس روتور و کاهش از دست دادن پیچ و خم ، بسیار کارآمد هستند. آنها می توانند کارایی تا 97٪ را به دست آورند.که منجر به صرفه جویی قابل توجهی در مصرف انرژی می شود.

چگالی قدرت بالا: موتورهای PMAC دارای چگالی قدرت بالاتر در مقایسه با سایر انواع موتورها هستند، به این معنی که می توانند قدرت بیشتری را در هر واحد اندازه و وزن تولید کنند.این باعث می شود آنها را ایده آل برای برنامه های کاربردی که در آن فضای محدود.

تراکم تورک بالا: موتورهای PMAC دارای تراکم تورک بالا هستند ، به این معنی که می توانند در هر واحد اندازه و وزن تورک بیشتری تولید کنند. این باعث می شود آنها برای کاربردهایی که در آن تورک بالا مورد نیاز است ، ایده آل باشند..

نگهداری کاهش یافته: از آنجا که موتورهای PMAC هیچ برس ندارند، نیاز به نگهداری کمتری دارند و نسبت به سایر انواع موتورها عمر طولانی تری دارند.

کنترل بهبود یافته: موتورهای PMAC در مقایسه با سایر انواع موتورها کنترل سرعت و گشتاور بهتری دارند، که آنها را برای کاربردهایی که کنترل دقیق مورد نیاز است، ایده آل می کند.

سازگار با محیط زیست: موتورهای PMAC نسبت به سایر انواع موتورها سازگارتر با محیط زیست هستند زیرا از فلزات نادر زمین استفاده می کنند،که بازیافت آنها آسان تر است و در مقایسه با سایر انواع موتورها زباله کمتری تولید می کند..

به طور کلی، مزایای موتورهای PMAC آنها را برای طیف گسترده ای از برنامه های کاربردی، از جمله وسایل نقلیه الکتریکی، ماشین آلات صنعتی و سیستم های انرژی تجدید پذیر، انتخاب عالی می کند.


موتورهای AC مقناطیسی دائمی (PMAC) دارای طیف گسترده ای از کاربردهای مختلف از جمله:

ماشین آلات صنعتی: موتورهای PMAC در کاربردهای مختلف ماشین آلات صنعتی مانند پمپ ها، کمپرسورها، فن ها و ماشین آلات استفاده می شوند. آنها بهره وری بالا، تراکم قدرت بالا،و کنترل دقیق، که آنها را برای این کاربردهای ایده آل می کند.

رباتیک: موتورهای PMAC در کاربردهای رباتیک و اتوماسیون مورد استفاده قرار می گیرند، جایی که آنها چگالی گشتاور بالا، کنترل دقیق و بهره وری بالا را ارائه می دهند. آنها اغلب در بازوهای رباتیک، گیرنده ها،و سایر سیستم های کنترل حرکت.

سیستم های HVAC: موتورهای PMAC در سیستم های گرمایش، تهویه مطبوع و تهویه مطبوع (HVAC) استفاده می شوند، جایی که آنها بهره وری بالا، کنترل دقیق و سطوح کم سر و صدا را ارائه می دهند.آنها اغلب در فن و پمپ در این سیستم استفاده می شود.

سیستم های انرژی تجدیدپذیر: موتورهای PMAC در سیستم های انرژی تجدیدپذیر مانند توربین های بادی و ردیاب های خورشیدی استفاده می شوند، جایی که آنها بهره وری بالا، تراکم قدرت بالا و کنترل دقیق را ارائه می دهند.آنها اغلب در ژنراتورها و سیستم های ردیابی در این سیستم ها استفاده می شوند..

تجهیزات پزشکی: موتورهای PMAC در تجهیزات پزشکی مانند دستگاه های MRI مورد استفاده قرار می گیرند، جایی که آنها چگالی گشتاور بالا، کنترل دقیق و سطوح کم سر و صدا را ارائه می دهند.آنها اغلب در موتورهایی که قطعات متحرک این ماشین ها را حرکت می دهند استفاده می شوند.

اصل کار
اصل کار موتور هم زمان مغناطیس دائمی مشابه موتور هم زمان است. این کار به میدان مغناطیسی چرخش که نیروی الکتروموتوری را با سرعت هم زمان تولید می کند بستگی دارد.هنگامی که پیچ و تاب استاتور با دادن منبع تغذیه 3 فاز انرژی است، یک میدان مغناطیسی در حال چرخش در بین شکاف های هوا ایجاد می شود.

این باعث تولید گشتاور می شود زمانی که قطب های میدان روتور میدان مغناطیسی در حال چرخش را در سرعت هم زمان نگه می دارند و روتور به طور مداوم می چرخد.لازم است که یک منبع برق فرکانس متغیر فراهم شود..

معادله EMF و تورک
در یک ماشین هم زمان، متوسط EMF به هر فاز به نام EMF متحرک به یک موتور هم زمان منجر می شود، جریان قطع شده توسط هر هدایت کننده در هر چرخش Pφ ویبر است
سپس زمان لازم برای تکمیل یک چرخش 60/N ثانیه است

متوسط EMF به هر هادی می تواند با استفاده از

(PφN / 60) × Zph = (PφN / 60) × 2Tph

جایی که Tph = Zph / 2

بنابراین، متوسط EMF در هر فاز،

= 4 × φ × Tph × PN/120 = 4φfTph
جایی که Tph = تعداد دورهای متصل به سری در هر فاز

φ = جریان/قطب در ویبر

P= تعداد قطب ها

F= فرکانس در هرتز

Zph= تعداد هادی های متصل به صورت سری در هر فاز = Zph/3

معادله EMF به کویل ها و هادی های استاتور بستگی دارد. برای این موتور، فاکتور توزیع Kd و فاکتور ارتفاع Kp نیز در نظر گرفته می شود.

بنابراین، E = 4 × φ × f × Tph × Kd × Kp

معادله گشتاور یک موتور هم زمان مغناطیس دائمی به صورت زیر داده شده است:

T = (3 x Eph x Iph x sinβ) / ωm


PMSM نصب شده بر روی سطح
در این ساخت، آهنربا بر روی سطح روتور نصب می شود. این برای کاربردهای با سرعت بالا مناسب است، زیرا قوی نیست.آن را فراهم می کند یک شکاف هوا یکنواخت به دلیل نفوذ آهنربا دائمی و شکاف هوا همان است.بدون تورک بی میلی، عملکرد پویا و مناسب برای دستگاه های با سرعت بالا مانند رباتیک و درایو ابزار

PMSM دفن شده یا PMSM داخلی
در این نوع ساخت ، آهنربا دائمی به روتور جاسازی شده است ، همانطور که در شکل زیر نشان داده شده است.چرخش ناخواسته به دلیل برجسته شدن موتور است.

چرا باید موتور IPM را به جای SPM انتخاب کنید؟

1. تورک بالا با استفاده از تورک مقاومت علاوه بر تورک مغناطیسی به دست می آید.

2موتورهای IPM در مقایسه با موتورهای الکتریکی معمولی تا 30 درصد انرژی کمتری مصرف می کنند.

3ایمنی مکانیکی بهبود می یابد زیرا بر خلاف SPM، آهنربا به دلیل نیروی دور مرکزی جدا نمی شود.

4می تواند به چرخش موتور با سرعت بالا با کنترل دو نوع گشتاور با استفاده از کنترل بردار پاسخ دهد.

عملکرد موتور هم زمان مغناطیس دائمی:
کار موتور هم زمان مغناطیس دائمی در مقایسه با موتورهای معمولی بسیار ساده، سریع و موثر است.کار PMSM بستگی به میدان مغناطیسی چرخش استاتور و میدان مغناطیسی ثابت روتورمقناطیس های دائمی به عنوان روتور برای ایجاد جریان مغناطیسی ثابت و کار و قفل در سرعت هم زمان استفاده می شوند. این نوع موتورها شبیه موتورهای DC بدون برس هستند.

گروه های فازور با پیوستن پیچ های استاتور به یکدیگر شکل می گیرند. این گروه های فازور برای ایجاد ارتباطات مختلف مانند یک ستاره، دلتا،و دو مرحله و تک مرحلهبرای کاهش ولتاژ هارمونیک، پیچ ها باید به طور کوتاه با یکدیگر پیچیده شوند.

هنگامی که منبع 3 فاز AC به استاتور داده می شود، یک میدان مغناطیسی چرخان ایجاد می کند و میدان مغناطیسی ثابت به دلیل آهنربای دائمی روتور ایجاد می شود.این روتر در همگام با سرعت همگام کار می کندکل عملکرد PMSM به فاصله هوا بین استاتور و روتور بدون بار بستگی دارد.

اگر شکاف هوا بزرگ باشد، پس از آن از دست دادن باد موتور کاهش می یابد. قطب های میدان ایجاد شده توسط آهنربا دائمی برجسته هستند.موتورهای هم زمان مغناطیس دائمی موتورهای خود راه اندازی نیستند.بنابراین، لازم است که فرکانس متغیر استاتور را به صورت الکترونیکی کنترل کنیم.


مزایا

مزایای موتور هم زمان مغناطیس دائمی عبارتند از:

در سرعت های بالا بهره وری بیشتری را فراهم می کند

در اندازه های کوچک در بسته های مختلف موجود است

نگهداری و نصب بسیار آسان تر از موتور استند

قادر به حفظ گشتاور کامل در سرعت های پایین

بهره وری بالا و قابلیت اطمینان

باعث می شود که تورک و عملکرد پویا باشد

معایب

معایب موتورهای هم زمان مغناطیس دائمی عبارتند از:

این نوع موتورها بسیار گران هستند در مقایسه با موتورهای القایی

راه اندازی آنها دشوار است چون موتورهای خود راه اندازی نیستند.

راه های زیادی برای راه اندازی یک موتور هم زمان مغناطیس دائمی وجود دارد، از جمله راه اندازی مستقیم، راه اندازی کاهش فشرده سازی خود، راه اندازی کاهش فشرده سازی Y-Δ، راه اندازی نرم، راه اندازی اینورتر و غیره.پس تفاوتشون چيه؟?

1. هنگامی که ظرفیت شبکه و بار اجازه می دهد که ولتاژ کامل شروع مستقیم، ولتاژ کامل شروع مستقیم را می توان در نظر گرفت. مزایای آن کار و کنترل آسان، نگهداری ساده،و اقتصاد بالا. این به طور عمده برای شروع موتورهای قدرت کوچک استفاده می شود.

2دکمه انتقال اتوماتیک با استفاده از چند لمسی دکمه انتقال اتوماتیک شروع به کاهش فشار می کند.که نه تنها می تواند نیازهای بار های مختلف را برآورده کند بلکه تورک شروع نیز بزرگتر خواهد بوداین یک روش افت فشار است و اغلب برای راه اندازی موتورهای با ظرفیت بالا استفاده می شود.

3. Y-Δ شروع به کار به طور طبیعی می کند. موتور اسینکرون قفس سنجاب پیچیده و به استاتور دلتا متصل می شود. اگر استاتور در هنگام شروع به یک ستاره پیچیده شود،و بعدش بعد از شروع به دلتا وصل شداین حالت راه اندازی به عنوان یک راه اندازی افت فشار ستاره دلتا یا راه اندازی ستاره دلتا (Y-delta start) شناخته می شود.برای شروع بدون بار یا بار سبک مناسب استدر مقایسه با هر استارتر دیگر کاهش فشرده سازی، آن را ساده ترین ساختار و همچنین ارزان تر است. علاوه بر این حالت شروع ستاره دلتا دارای مزیت دیگری است، یعنی،موتور هم زمان مغناطیس دائمی می تواند در حالت متصل به ستاره کار کند زمانی که بار کم باشد.در این زمان، گشتاور نامی و بار می تواند مطابقت داشته باشد، در نتیجه بهبود بهره وری موتور و صرفه جویی در مصرف برق.

4شروع نرم اصول تنظیم ولتاژ تغییر فاز را از تنظیم کننده کنترل شده سیلیکون برای تحقق تنظیم ولتاژ موتور اتخاذ می کند.این به طور عمده برای شروع کنترل موتور هم زمان مغناطیس دائمی استفاده می شود، با اثر شروع خوب و هزینه بالا.

5تبدیل فرکانس یک دستگاه کنترل موتور با بالاترین محتوای فنی، کامل ترین عملکردهای کنترل و بهترین اثر کنترل در زمینه کنترل موتور مدرن است.آن را تنظیم سرعت و گشتاور از مغناطیس دائمی موتور هم زمان با تغییر فرکانس شبکه برق، و عمدتا در زمینه هایی که نیاز به الزامات بالا برای تنظیم سرعت و کنترل سرعت بالا دارند استفاده می شود.

افت افت فشار، یک افت ستاره-دلتای رایج، معایب این است که تورک شروع کوچک است، فقط برای شروع بدون بار یا بار سبک مناسب است. مزیت این است که ارزان است.شما می توانید زمان شروع و گشتاور اولیه از تجهیزات شروع تنظیم، یک شروع نرم و توقف نرم را درک می کند و می تواند جریان شروع را محدود کند، قیمت متوسط است.با توجه به زمان تنظیم شده به آرامی شروع کنید و اجازه دهید تجهیزات در فرکانس تنظیم شده اجرا شوند.، قیمتش بالاست
