جزئیات محصول
محل منبع: چین
نام تجاری: ENNENG
گواهی: CE,UL
شماره مدل: PMM
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 SET
قیمت: USD 500-5000/set
جزئیات بسته بندی: بسته بندی آماده دریا
زمان تحویل: 15-120 روز
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 20000 مجموعه در سال
نام: |
صنعت استفاده از مغناطیس دائمی تولید کننده موتور الکتریکی |
جاری: |
AC |
مواد: |
زمین نادر NdFeB |
نصب و راه اندازی: |
IMB3 IMB5 IMB35 |
فاز: |
3 فاز |
لهستانی ها: |
2،4،6،8،10 |
محدوده قدرت: |
5.5-3000 کیلووات |
ولتاژ: |
380v، 660v، 1140v، 3300v، 6kv، 10kv |
اندازه قاب: |
از H112 تا H450 |
حالت کنترل: |
کنترل برداری حلقه باز اینورتور |
نام: |
صنعت استفاده از مغناطیس دائمی تولید کننده موتور الکتریکی |
جاری: |
AC |
مواد: |
زمین نادر NdFeB |
نصب و راه اندازی: |
IMB3 IMB5 IMB35 |
فاز: |
3 فاز |
لهستانی ها: |
2،4،6،8،10 |
محدوده قدرت: |
5.5-3000 کیلووات |
ولتاژ: |
380v، 660v، 1140v، 3300v، 6kv، 10kv |
اندازه قاب: |
از H112 تا H450 |
حالت کنترل: |
کنترل برداری حلقه باز اینورتور |
پارامترهای محصول:
| مدل | قدرت نامی ((KW) | ولتاژ نامی ((V) | جریان نامی ((A) | سرعت نامی ((r/min) | بهره وری ((%) | فاکتور قدرت | فرکانس نامی ((Hz) | عامل خدمات |
| TYC7.5-3000-Z132S6 | 7.5 | 380 | 12.8 | 3000 | 93.0 | 0.96 | 150 | 1.2 |
| TYC11-3000-Z132S6 | 11 | 18.5 | 94.0 | |||||
| TYC15-3000-Z132S6 | 15 | 25.2 | 94.3 | |||||
| TYC18.5-3000-Z160M6 | 18.5 | 31.0 | 94.4 | |||||
| TYC22-3000-Z160M6 | 22 | 36.8 | 94.6 | |||||
| TYC30-3000-Z160L6 | 30 | 50.0 | 95.0 | |||||
| TYC37-3000-Z160L6 | 37 | 61.3 | 95.5 | |||||
| TYC45-3000-Z180M8 | 45 | 74.5 | 95.6 | 200 | ||||
| TYC55-3000-Z180M8 | 55 | 90.9 | 95.8 | |||||
| TYC75-3000-Z225M8 | 75 | 123 | 96.2 | |||||
| TYC90-3000-Z225M8 | 90 | 148 | 96.5 | |||||
| TYC110-3000-Z225L8 | 110 | 180 | 96.8 | |||||
| TYC132-3000-Z225L8 | 132 | 215 | 97.0 | |||||
| TYC160-3000-Z225L8 | 160 | 261 | 97.0 | |||||
| TYC185-3000-Z250M8 | 185 | 301 | 97.0 | |||||
| TYC-200-3000-Z250M8 | 200 | 326 | 97.0 | |||||
| TYC-200-3000-Z250L8 | 220 | 359 | 97.0 | |||||
| TYC-200-3000-Z250L8 | 250 | 408 | 97.0 |
| اندازه قاب | 132 | 160 | 180 | 200 | 225 | 250M/L | ۲۸۰M/L | ||||
| خواص مکانیکی | |||||||||||
| قاب/پوش پایین جعبه هاي ترمينال |
مواد | آهن ریخته | |||||||||
| نصب | B3/B35 | ||||||||||
| درجه IP | IP23 | ||||||||||
| روش خنک کننده | IC01(ODP) | ||||||||||
| زمین | داخل پوشش سیم کشی و پایه ماشین | ||||||||||
| محموله | پوشش گرد و غبار | ZZ/C3 | /C3 | ||||||||
| ثابت کردن لاجری | راه حل DE، NDE با شستشوی بهار موج | ||||||||||
| راه حل DE لوله کشی |
۳۰۰۰ دور در دقیقه | 6308 | 6309 | 6312 | 6312 | 6313 | ۶۳۱۴/۶۳۱۸ | ۶۳۱۴/۶۳۱۸ | |||
| 1500 دور در دقیقه | 6308 | 6309 | 6312 | 6312 | 6313 | ۶۳۱۸/۶۳۱۸ | ۶۳۱۸/۶۳۱۸ | ||||
| اصلاح NDE لوله کشی |
۳۰۰۰ دور در دقیقه | 6308 | 6309 | 6312 | 6312 | 6313 | ۶۳۱۴/۶۳۱۶ | ۶۳۱۴/۶۳۱۶ | |||
| 1500 دور در دقیقه | 6308 | 6309 | 6312 | 6312 | 6313 | ۶۳۱۶/۶۳۱۶ | ۶۳۱۶/۶۳۱۶ | ||||
روغن |
مواد | ESSO UNIREX N2 | |||||||||
| لوله نفت | / | دستگاه روغن زایی محافظ پایینی | لوله | ||||||||
| پلگ | با پوشش لاستیکی برای حمل و نقل و نگهداری | ||||||||||
| شفت | مواد | فولاد45# | |||||||||
| نوع B | |||||||||||
| محدودیت لرزش (mm/s) |
1.6 | 2.2 | |||||||||
| تعادل | 1/2 کلید درجه G2.5 | ||||||||||
برچسب نام |
مواد |
آلیاژ آلومینیوم | |||||||||
| عملکرد الکتریکی | |||||||||||
| ولتاژ | 380/400 ولت ((یا 440/460 ولت) سه ترمینال | ||||||||||
پیچ و تاب |
مواد | مس خالص | |||||||||
| غوطه ور کردن روش |
VPI و خشک کردن | ||||||||||
درجه عایق بندی |
155(F) | ||||||||||
| عامل خدمات | 1.0/1.2/1.3 | ||||||||||
| استاتور و روتور لایه بندی |
فولاد سیلیکونی | ||||||||||
| مغناطیس دائمی | NdFeB | ||||||||||
توضیحات محصول:

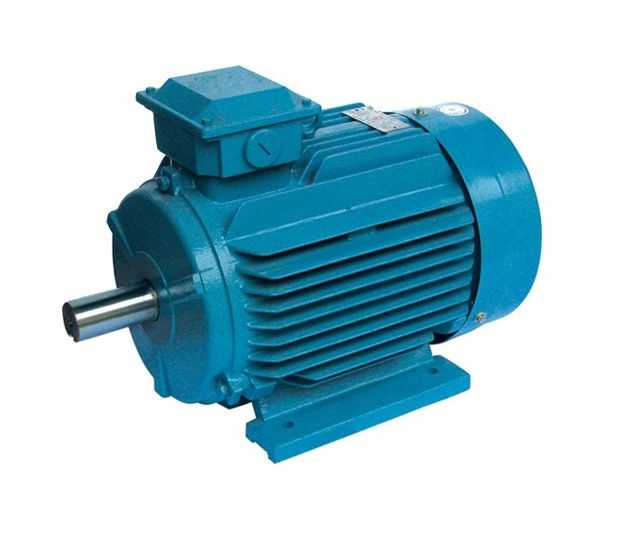

موتور هم زمان مقناطیس دائمی زمین های نادر سری TYC با کارایی فوق العاده بالا که از استاندارد کارایی IE4 فراتر می رود آخرین موتور ویژه برای کمپرسورها است که توسط شرکت ما توسعه یافته است.از مواد آهنربا دائمی زمین های نادر و فن آوری تبدیل فرکانس استفاده می کند.، بدون کنترل وکتور رمزگذاری کار می کند و دارای ساختار فولادی مغناطیسی است. ، دارای مزایای کارایی بالا، عملکرد قابل اعتماد و قابلیت تعویض نصب خوب است.
| اندازه B3/B35 | اندازه جهانی | ||||||||||||||
| اندازه قاب | A | AA | AB | ب | BB | HA | H | K | C | AC | AD | BS | KK | L | |
| ۳۰۰۰ دور در دقیقه | 1500 دور در دقیقه | ||||||||||||||
| 132S | 216 | 63 | 270 | 140 | 190 | 20 | 132 | 12 | 89 | 275 | 213 | 0 | M33 | 508 | |
| 132M | 178 | 230 | 546 | ||||||||||||
| 160M | 254 | 73 | 320 | 210 | 274 | 20 | 160 | 15 | 108 | 330 | 260 | 65 | M33 | 659 | |
| 160 لیتر | 254 | 318 | 87 | 714 | |||||||||||
| 180M | 279 | 73 | 355 | 241 | 315 | 22 | 180 | 15 | 121 | 380 | 280 | 67 | M48 | 738 | |
| 180 لیتری | 279 | 355 | 86 | 778 | |||||||||||
| 200 لیتر | 318 | 73 | 395 | 305 | 375 | 25 | 200 | 19 | 133 | 400 | 305 | 86 | M48 | 820 | |
| 225S | 356 | 83 | 435 | 286 | 375 | 28 | 225 | 19 | 149 | 470 | 335 | 87 | M48 | 820 | |
| 225M | 311 | 400 | 100 | 845 | |||||||||||
| 280S | 457 | 93 | 550 | 368 | 490 | 35 | 280 | 24 | 190 | 547 | 400 | 158 | M64 | 985 | |
| 280M | 419 | 540 | 184 | 1035 | |||||||||||
| 315S | 508 | 120 | 635 | 406 | 575 | 45 | 315 | 28 | 216 | 645 | 530 | 162 | M75 | 1185 | 1215 |
| 315M | 457 | 685 | 188 | 1295 | 1325 | ||||||||||
| اندازه ی جهانی ((轴伸) | اندازه B35/B5/V1 | ||||||||||||||||
| اندازه قاب | D | E/DE | F | G | GD | N | م | P | S | T | R | لوس آنجلس | |||||
| 3000 rpm |
1500 rpm |
3000 rpm |
1500 rpm |
3000 rpm |
1500 rpm |
3000 rpm |
1500 rpm |
3000 rpm |
1500 rpm |
||||||||
| 132S | 38k6 | 80/70 | 10 | 33 | 8 | 230j6 | 265 | 300 | 15 | 4 | 0 | 14 | |||||
| 132M | |||||||||||||||||
| 160M | 42k6 | 110/80 | 12 | 37 | 8 | 250j6 | 300 | 350 | 19 | 5 | 0 | 15 | |||||
| 160 لیتر | |||||||||||||||||
| 180M | 48k6 | 110/80 | 14 | 42.5 | 9 | 250j6 | 300 | 350 | 19 | 5 | 0 | 15 | |||||
| 180 لیتری | |||||||||||||||||
| 200 لیتر | 55 متر | 110/80 | 16 | 49 | 10 | 300j6 | 350 | 400 | 19 | 5 | 0 | 17 | |||||
| 225S | 60 متر | 140/100 | 16 | 18 | 49 | 53 | 10 | 11 | 350j6 | 400 | 450 | 19 | 5 | 0 | 20 | ||
| 225M | |||||||||||||||||
| 280S | 65 متر | 75 متر | 140/100 | 18 | 20 | 58 | 67.5 | 11 | 12 | 450j6 | 500 | 550 | 19 | 5 | 0 | 22 | |
| 280M | |||||||||||||||||
| 315S | 65 متر | 80 متر | 140/100 | 170/140 | 18 | 22 | 58 | 71 | 11 | 14 | 550 | 600 | 660 | 24 | 6 | 0 | 25 |
| 315M | |||||||||||||||||
اصول موتورهای مغناطیس دائمی:
موتور آهنربای دائمی یک دستگاه است که از آهنربای دائمی برای تولید میدان مغناطیسی برای چرخش موتور استفاده می کند. این دستگاه از یک استاتور و یک روتور تشکیل شده است.یک کویل روی استاتور با جریان الکتریکی انرژی می یابد تا یک میدان مغناطیسی چرخان را تولید کند. آهنرباهای دائمی روی روتور، به نوبه خود به میدان مغناطیسی چرخانده جذب می شوند و آن را دنبال می کنند.یک حرکت چرخش مداوم در روتور تولید می شودموتورهای مغناطیس دائمی با کارایی بالا، تراکم قدرت بالا و پاسخ سریع مشخص می شوند.
