جزئیات محصول
محل منبع: چین
نام تجاری: ENNENG
گواهی: CE,UL
شماره مدل: PMM
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 مجموعه
قیمت: USD 500-5000/set
جزئیات بسته بندی: بسته بندی آماده دریا
زمان تحویل: 15-120 روز
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 20000 مجموعه در سال
نام: |
موتور مگنت نئودیمیم خنک کننده طبیعی با سرعت متغیر بدون جعبه دنده |
جاری: |
AC |
مواد: |
زمین نادر NdFeB |
محدوده قدرت: |
5.5-3000 کیلووات |
ولتاژ: |
380v، 660v، 1140v، 3300v، 6kv، 10kv |
لهستانی ها: |
2،4،6،8،10 |
درجه حفاظت: |
IP54 IP68 IP65 |
ضد انفجار: |
آره |
مدل: |
PMM |
نصب و راه اندازی: |
IMB3 IMB5 IMB35 |
نام: |
موتور مگنت نئودیمیم خنک کننده طبیعی با سرعت متغیر بدون جعبه دنده |
جاری: |
AC |
مواد: |
زمین نادر NdFeB |
محدوده قدرت: |
5.5-3000 کیلووات |
ولتاژ: |
380v، 660v، 1140v، 3300v، 6kv، 10kv |
لهستانی ها: |
2،4،6،8،10 |
درجه حفاظت: |
IP54 IP68 IP65 |
ضد انفجار: |
آره |
مدل: |
PMM |
نصب و راه اندازی: |
IMB3 IMB5 IMB35 |

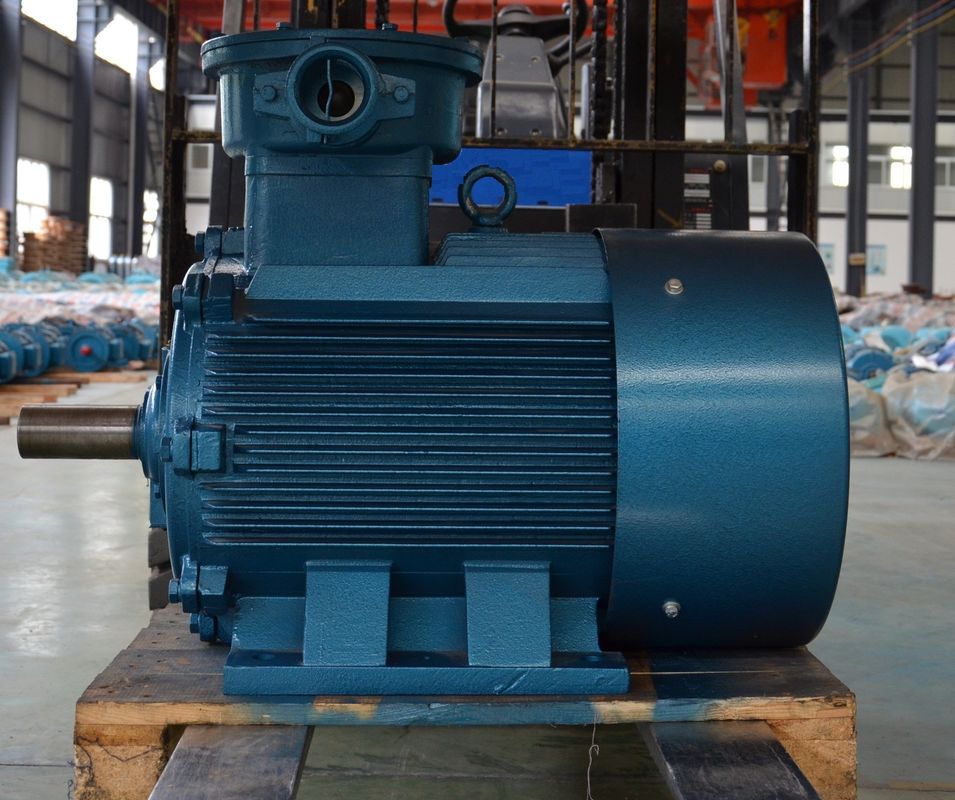

موتور مگنت نئودیمیم خنک کننده طبیعی با سرعت متغیر بدون جعبه دنده
موتور سنکرون آهنربای دائمی چیست؟
موتور سنکرون مغناطیس دائمی عمدتاً از استاتور، روتور، شاسی، پوشش جلو-عقب، یاتاقان ها و غیره تشکیل شده است. موتور و انواع دیگر موتورها روتور آن است.
مواد مغناطیس دائمی با مغناطیسی از پیش مغناطیسی (باردار مغناطیسی) روی سطح یا داخل آهنربای دائمی موتور، میدان مغناطیسی شکاف هوای لازم را برای موتور فراهم می کند.این ساختار روتور می تواند به طور موثر حجم موتور را کاهش دهد، تلفات را کاهش دهد و راندمان را بهبود بخشد.
تجزیه و تحلیل اصل مزایای فنی موتور آهنربای دائمی
اصل موتور سنکرون مغناطیس دائم به شرح زیر است: در سیم پیچی استاتور موتور به جریان سه فاز، پس از جریان عبوری، یک میدان مغناطیسی دوار برای سیم پیچ استاتور موتور تشکیل می دهد.از آنجایی که روتور با آهنربای دائمی نصب می شود، قطب مغناطیسی آهنربای دائم ثابت است، طبق اصل قطب های مغناطیسی همان فاز که دافعه های مختلف را جذب می کنند، میدان مغناطیسی چرخشی ایجاد شده در استاتور، روتور را به سمت چرخش سوق می دهد. سرعت روتور برابر است با سرعت قطب دوار تولید شده در استاتور.
با توجه به استفاده از آهنرباهای دائمی برای تامین میدان های مغناطیسی، فرآیند روتور بالغ، قابل اعتماد و در اندازه انعطاف پذیر است و ظرفیت طراحی می تواند به کوچکی ده ها وات، تا مگاوات باشد.در عین حال، با افزایش یا کاهش تعداد جفت‌های آهنربای دائمی روتور، تغییر تعداد قطب‌های موتور آسان‌تر می‌شود که باعث می‌شود محدوده سرعت موتورهای سنکرون آهنربای دائم گسترده‌تر شود.با روتورهای آهنربای دائم چند قطبی، سرعت نامی می تواند به اندازه یک رقم پایین باشد، که دستیابی به آن توسط موتورهای ناهمزمان معمولی دشوار است.
به خصوص در محیط کاربرد پرقدرت با سرعت کم، موتور سنکرون آهنربای دائم را می توان مستقیماً توسط یک طراحی چند قطبی با سرعت کم هدایت کرد، در مقایسه با یک موتور معمولی به اضافه کاهنده، می توان مزایای موتور سنکرون آهنربای دائمی را برجسته کرد. .
تفاوت بین موتور آهنربای دائمی و موتور ناهمزمان:
01. ساختار روتور
موتور ناهمزمان: روتور از یک هسته آهنی و یک سیم پیچ، عمدتاً روتورهای قفس سنجابی و سیم پیچی تشکیل شده است.روتور قفس سنجابی با میله های آلومینیومی ریخته گری می شود.میدان مغناطیسی نوار آلومینیومی که استاتور را برش می دهد، روتور را به حرکت در می آورد.
موتور PMSM: آهنرباهای دائمی در قطب های مغناطیسی روتور تعبیه شده اند و توسط میدان مغناطیسی چرخشی ایجاد شده در استاتور مطابق با اصل قطب های مغناطیسی همان فاز که دافعه های متفاوتی را جذب می کنند به چرخش در می آیند.
02. کارایی
موتورهای ناهمزمان: نیاز به جذب جریان از تحریک شبکه و در نتیجه مقدار معینی اتلاف انرژی، جریان راکتیو موتور و ضریب توان کم دارند.
موتور PMSM: میدان مغناطیسی توسط آهنرباهای دائمی تامین می شود، روتور به جریان هیجان انگیز نیاز ندارد و راندمان موتور بهبود می یابد.
03. حجم و وزن
استفاده از مواد آهنربای دائم با کارایی بالا باعث می شود که میدان مغناطیسی شکاف هوا موتورهای سنکرون آهنربای دائم بزرگتر از موتورهای ناهمزمان باشد.اندازه و وزن در مقایسه با موتورهای آسنکرون کاهش یافته است.این یک یا دو اندازه فریم کمتر از موتورهای آسنکرون خواهد بود.
04. جریان راه اندازی موتور
موتور آسنکرون: مستقیماً توسط برق فرکانس برق راه اندازی می شود و جریان راه اندازی زیاد است که می تواند به 5 تا 7 برابر جریان نامی برسد که در یک لحظه تأثیر زیادی بر روی شبکه برق می گذارد.جریان راه‌اندازی زیاد باعث می‌شود که افت ولتاژ مقاومت در برابر نشتی سیم‌پیچ استاتور افزایش یابد و گشتاور راه‌اندازی کم است، بنابراین راه‌اندازی سنگین نمی‌تواند به دست آید.حتی اگر از اینورتر استفاده شود، فقط می تواند در محدوده جریان خروجی نامی شروع به کار کند.
موتور PMSM: توسط یک کنترلر اختصاصی هدایت می شود که فاقد الزامات خروجی نامی کاهنده است.جریان راه اندازی واقعی کم است، جریان به تدریج با توجه به بار افزایش می یابد و گشتاور راه اندازی زیاد است.
05. ضریب قدرت
موتورهای آسنکرون دارای ضریب توان پایینی هستند، آنها باید مقدار زیادی جریان راکتیو را از شبکه برق جذب کنند، جریان راه اندازی زیاد موتورهای آسنکرون باعث تأثیر کوتاه مدت بر روی شبکه برق می شود و استفاده طولانی مدت باعث آسیب خاصی می شود. به تجهیزات شبکه برق و ترانسفورماتورها.اضافه کردن واحدهای جبران توان و انجام جبران توان راکتیو برای اطمینان از کیفیت شبکه برق و افزایش هزینه استفاده از تجهیزات ضروری است.
در روتور موتور سنکرون آهنربای دائم جریان القایی وجود ندارد و ضریب توان موتور بالاست که باعث بهبود ضریب کیفیت شبکه برق و بی نیازی از نصب جبران کننده می شود.
06. تعمیر و نگهداری
ساختار موتور ناهمزمان + کاهنده ارتعاش، گرما، نرخ شکست بالا، مصرف زیاد روان کننده و هزینه نگهداری دستی بالا را ایجاد می کند.باعث تلفات قطعی خاصی خواهد شد.
موتور سنکرون آهنربای دائم سه فاز، تجهیزات را مستقیماً هدایت می کند.از آنجایی که کاهنده حذف می شود، سرعت خروجی موتور کم است، نویز مکانیکی کم است، لرزش مکانیکی کم است و میزان شکست کم است.کل سیستم درایو تقریباً بدون نیاز به تعمیر و نگهداری است.
موتور سنکرون آهنربای دائم سه فاز، تجهیزات را مستقیماً هدایت می کند.از آنجایی که کاهنده حذف می شود، سرعت خروجی موتور کم است، نویز مکانیکی کم است، لرزش مکانیکی کم است و میزان شکست کم است.کل سیستم درایو تقریباً بدون نیاز به تعمیر و نگهداری است.
ویژگی ها و مزایای موتورهای آهنربای دائم:
موتور از منبع تحریک را می توان به دو دسته تقسیم کرد: موتور آهنربای دائمی و موتور تحریک الکتریکی.موتور آهنربای دائمی یک موتور الکتریکی است که یک میدان مغناطیسی تحریکی از یک آهنربای دائمی تولید می کند.پرکاربردترین موتورهای سه فاز ناهمزمان در صنعت و مصارف عمرانی مانند سری Y، سری Y2، YE2، سری YX3، سری YB، سری YB2 و ... همگی متعلق به موتورهای تحریک الکتریکی هستند.محصولات ENNENG موتور موتورهای سنکرون آهنربای دائم بسیار کارآمد هستند.
در مقایسه با موتورهای تحریک الکتریکی سنتی، موتورهای آهنربای دائم، به ویژه موتورهای آهنربای دائم خاکی کمیاب، دارای مزایای ساختار ساده، عملکرد قابل اعتماد، اندازه کوچک، سبک وزن، تلفات کوچک و راندمان بالا و شکل و اندازه موتور انعطاف پذیر و متنوع هستند.این برنامه بسیار گسترده است و تقریباً تمام زمینه های هوافضا، دفاع ملی، تولیدات صنعتی و کشاورزی و زندگی روزمره را پوشش می دهد.
روند توسعه موتورهای آهنربای دائم خاکی کمیاب:
موتورهای آهنربای دائمی خاکی کمیاب به سمت قدرت بالا (سرعت بالا، گشتاور بالا)، عملکرد بالا و کوچک سازی در حال توسعه هستند و دائماً در حال گسترش انواع موتورهای جدید و زمینه های کاربردی هستند و چشم انداز کاربرد بسیار خوش بینانه است.برای رفع نیازها، فرآیند طراحی و ساخت موتورهای آهنربای دائمی خاکی کمیاب هنوز نیاز به نوآوری مداوم دارد، ساختار الکترومغناطیسی پیچیده تر، ساختار محاسبه دقیق تر، و فرآیند ساخت پیشرفته تر خواهد بود. مناسب.
کاربرد موتور آهنربای دائم خاکی کمیاب:
با توجه به برتری موتورهای آهنربای دائم خاکی کمیاب، کاربرد آنها روز به روز گسترده تر می شود.زمینه های کاربردی اصلی به شرح زیر است:
روی راندمان بالا و صرفه جویی در انرژی موتورهای آهنربای دائم خاکی کمیاب تمرکز کنید.اشیاء کاربردی اصلی مصرف کنندگان انرژی بزرگ هستند، مانند موتورهای سنکرون آهنربای دائم خاکی کمیاب برای صنایع نساجی و الیاف شیمیایی، موتورهای سنکرون آهنربای دائمی خاکی کمیاب برای ماشین آلات معدنی و حمل و نقل مختلف مورد استفاده در میادین نفتی و معادن زغال سنگ، و مغناطیس دائمی خاکی کمیاب همزمان. موتورهایی برای راه اندازی پمپ ها و فن های مختلف.
چرا موتورهای ac مغناطیس دائمی را انتخاب کنید؟
موتورهای مغناطیس دائم AC (PMAC) مزایای متعددی نسبت به انواع دیگر موتورها دارند، از جمله:
بازدهی بالا: موتورهای PMAC به دلیل عدم تلفات مس روتور و کاهش تلفات سیم پیچ کارایی بالایی دارند.آنها می توانند بازدهی تا 97٪ را به دست آورند و در نتیجه صرفه جویی قابل توجهی در مصرف انرژی داشته باشند.
چگالی توان بالا: موتورهای PMAC چگالی توان بالاتری نسبت به سایر انواع موتور دارند، به این معنی که می توانند در هر واحد اندازه و وزن توان بیشتری تولید کنند.این باعث می شود آنها برای برنامه هایی که فضا محدود است ایده آل باشند.
چگالی گشتاور بالا: موتورهای PMAC دارای چگالی گشتاور بالایی هستند، به این معنی که می توانند گشتاور بیشتری را در واحد اندازه و وزن تولید کنند.این آنها را برای کاربردهایی که گشتاور بالا مورد نیاز است ایده آل می کند.
کاهش تعمیر و نگهداری: از آنجایی که موتورهای PMAC فاقد برس هستند، نسبت به انواع دیگر موتورها نیاز به نگهداری کمتری دارند و طول عمر بیشتری دارند.
کنترل بهبود یافتهموتورهای PMAC در مقایسه با سایر انواع موتورها کنترل سرعت و گشتاور بهتری دارند و برای کاربردهایی که کنترل دقیق مورد نیاز است، ایده آل هستند.
دوستدار محیط زیستموتورهای PMAC نسبت به انواع موتورهای دیگر دوستدار محیط زیست هستند زیرا در آنها از فلزات خاکی کمیاب استفاده می شود که بازیافت آنها راحت تر است و در مقایسه با سایر انواع موتور زباله کمتری تولید می کند.
به طور کلی، مزایای موتورهای PMAC آنها را به گزینه ای عالی برای طیف گسترده ای از کاربردها، از جمله وسایل نقلیه الکتریکی، ماشین آلات صنعتی و سیستم های انرژی تجدید پذیر تبدیل می کند.
کاربرد:
موتورهای سنکرون آهنربای دائم را می توان با مبدل های فرکانس ترکیب کرد تا بهترین سیستم کنترل سرعت بدون پله حلقه باز را تشکیل دهد که به طور گسترده برای تجهیزات انتقال کنترل سرعت در پتروشیمی، فیبر شیمیایی، نساجی، ماشین آلات، الکترونیک، شیشه، لاستیک، بسته بندی استفاده شده است. چاپ، کاغذ سازی، چاپ و رنگرزی، متالورژی و سایر صنایع.
