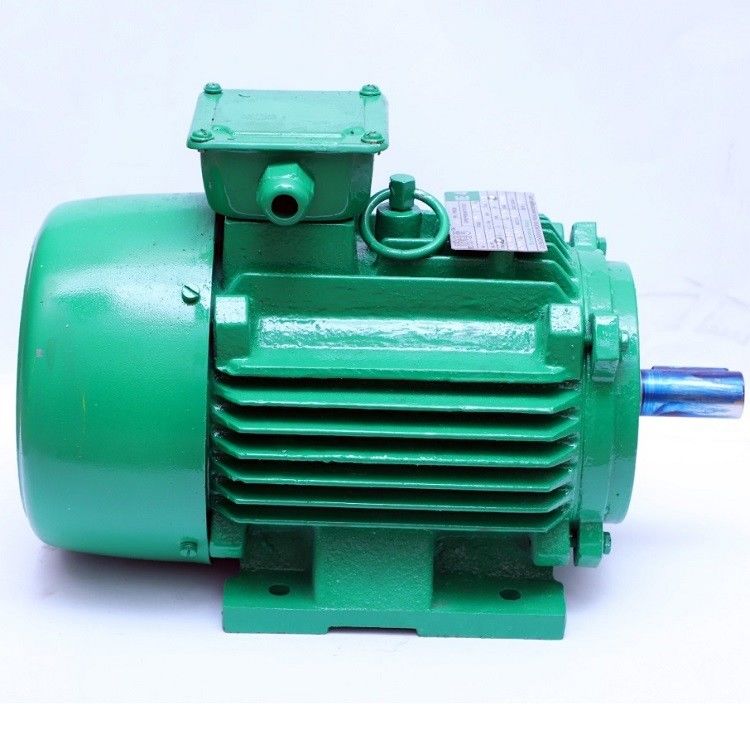

موتور سنکرون آهنربای دائم 50 هرتز 60 هرتز 3 فاز قیمت خنک کننده IC411

موتور سنکرون آهنربای دائم دارای ویژگی های زیر است:

• راندمان نامی 2 تا 5 درصد بیشتر از موتورهای آسنکرون معمولی است.
• راندمان با افزایش بار به سرعت افزایش می یابد.هنگامی که بار در محدوده 25٪ تا 120٪ تغییر می کند، راندمان بالایی را حفظ می کند.محدوده عملکرد با راندمان بالا بسیار بالاتر از موتورهای ناهمزمان معمولی است.بار سبک، بار متغیر و بار کامل همگی اثرات قابل توجهی در صرفه جویی در انرژی دارند.
• فاکتورهای توان تا 0.95 و بالاتر، بدون نیاز به جبران واکنشی.
• ضریب قدرت تا حد زیادی بهبود یافته است.در مقایسه با موتورهای آسنکرون، جریان در حال اجرا بیش از 10٪ کاهش می یابد.با توجه به کاهش در جریان عملیاتی و تلفات سیستم، اثرات صرفه جویی در انرژی در حدود 1٪ قابل دستیابی است.
• افزایش دمای پایین، چگالی توان بالا: 20K کمتر از افزایش دمای موتور ناهمزمان سه فاز، افزایش دمای طراحی یکسان است و می توان آن را به حجم کمتری تبدیل کرد و در مواد موثرتر صرفه جویی کرد.
• گشتاور شروع بالا و ظرفیت اضافه بار بالا: با توجه به الزامات، می توان آن را با گشتاور راه اندازی بالا (3-5 بار) و ظرفیت اضافه بار بالا طراحی کرد.
• از سیستم کنترل سرعت فرکانس متغیر استفاده شده است که در پاسخ دینامیکی بهتر و بهتر از موتورهای آسنکرون است.
• ابعاد نصب مشابه موتورهای آسنکرون است که در حال حاضر به طور گسترده استفاده می شود و طراحی و انتخاب بسیار راحت است.
• با توجه به افزایش ضریب توان، توان بصری ترانسفورماتور سیستم منبع تغذیه بسیار کاهش می یابد که باعث بهبود ظرفیت منبع تغذیه ترانسفورماتور می شود و همچنین می تواند هزینه کابل سیستم را تا حد زیادی کاهش دهد (پروژه جدید).
• هنگامی که پروژه جدید ساخته می شود، تمام سیستم های درایو از موتورهای سنکرون آهنربای دائمی استفاده می کنند، سرمایه گذاری پروژه اساساً مانند استفاده از موتورهای ناهمزمان است و پروژه می تواند پس از راه اندازی پروژه به مزایای صرفه جویی در انرژی ادامه دهد.

در بخش عمومی صنعتی، جایگزینی موتورهای آسنکرون با راندمان بالا ولتاژ پایین (380/660/1140 ولت)، این سیستم بین 5 تا 30 درصد انرژی صرفه جویی می کند و موتورهای ناهمزمان با ولتاژ بالا (6kV/10kV) با راندمان بالا. ، سیستم از 2% تا 10% صرفه جویی می کند.

چرا موتورهای ac مغناطیس دائمی را انتخاب کنید؟

موتورهای مغناطیس دائم AC (PMAC) مزایای متعددی نسبت به انواع دیگر موتورها دارند، از جمله:

بازدهی بالا: موتورهای PMAC به دلیل عدم تلفات مس روتور و کاهش تلفات سیم پیچ کارایی بالایی دارند.آنها می توانند بازدهی تا 97٪ را به دست آورند و در نتیجه صرفه جویی قابل توجهی در مصرف انرژی داشته باشند.

چگالی توان بالا: موتورهای PMAC چگالی توان بالاتری نسبت به سایر انواع موتور دارند، به این معنی که می توانند در هر واحد اندازه و وزن توان بیشتری تولید کنند.این باعث می شود آنها برای برنامه هایی که فضا محدود است ایده آل باشند.

چگالی گشتاور بالا: موتورهای PMAC دارای چگالی گشتاور بالایی هستند، به این معنی که می توانند گشتاور بیشتری را در واحد اندازه و وزن تولید کنند.این آنها را برای کاربردهایی که گشتاور بالا مورد نیاز است ایده آل می کند.

کاهش تعمیر و نگهداری: از آنجایی که موتورهای PMAC فاقد برس هستند، نسبت به انواع دیگر موتورها نیاز به نگهداری کمتری دارند و طول عمر بیشتری دارند.

کنترل بهبود یافتهموتورهای PMAC در مقایسه با سایر انواع موتورها کنترل سرعت و گشتاور بهتری دارند و برای کاربردهایی که کنترل دقیق مورد نیاز است، ایده آل هستند.

دوستدار محیط زیستموتورهای PMAC نسبت به انواع موتورهای دیگر دوستدار محیط زیست هستند زیرا در آنها از فلزات خاکی کمیاب استفاده می شود که بازیافت آنها راحت تر است و در مقایسه با سایر انواع موتور زباله کمتری تولید می کند.

به طور کلی، مزایای موتورهای PMAC آنها را به گزینه ای عالی برای طیف گسترده ای از کاربردها، از جمله وسایل نقلیه الکتریکی، ماشین آلات صنعتی و سیستم های انرژی تجدید پذیر تبدیل می کند.

کاربرد:

موتورهای سنکرون آهنربای دائمی را می توان با مبدل های فرکانس ترکیب کرد تا بهترین سیستم کنترل سرعت بدون گام حلقه باز را تشکیل دهد که به طور گسترده برای تجهیزات انتقال کنترل سرعت در پتروشیمی، فیبر شیمیایی، نساجی، ماشین آلات، الکترونیک، شیشه، لاستیک، استفاده می شود. بسته بندی، چاپ، کاغذ سازی، چاپ و رنگرزی، متالورژی و سایر صنایع.

یک موتور آهنربای دائم (همچنین PM نامیده می شود) را می توان به دو دسته اصلی تقسیم کرد: آهنربا دائمی داخلی (IPM) و آهنربا دائمی سطحی (SPM).هر دو نوع شار مغناطیسی توسط آهنرباهای دائمی متصل به روتور یا داخل آن ایجاد می کنند.

SPM

آهنربای دائمی سطحی

نوعی موتور که در آن آهنرباهای دائمی به محیط روتور متصل می شوند.

موتورهای SPM دارای آهنرباهایی هستند که به سطح بیرونی روتور چسبانده شده اند، استحکام مکانیکی آنها بسیار ضعیف تر از IPM است.قدرت مکانیکی ضعیف، حداکثر سرعت مکانیکی مطمئن موتور را محدود می کند.علاوه بر این، این موتورها برجستگی مغناطیسی بسیار محدودی (Ld ≈ Lq) از خود نشان می دهند.مقادیر اندوکتانس اندازه گیری شده در پایانه های روتور بدون توجه به موقعیت روتور سازگار است.به دلیل نسبت برجستگی تقریباً یکسانی، طراحی موتورهای SPM به طور قابل توجهی، اگر نه به طور کامل، برای تولید گشتاور به جزء گشتاور مغناطیسی متکی هستند.

IPM

مگنت دائمی داخلی

نوعی از موتور که دارای روتور تعبیه شده با آهنرباهای دائمی است IPM نامیده می شود.

موتورهای IPM دارای یک آهنربای دائمی هستند که در خود روتور تعبیه شده است.بر خلاف همتایان SPM خود، محل آهنرباهای دائمی باعث می شود که موتورهای IPM از نظر مکانیکی بسیار سالم و مناسب برای کار در سرعت های بسیار بالا باشند.این موتورها همچنین با نسبت برجستگی مغناطیسی نسبتاً بالا (Lq > Ld) تعریف می شوند.موتورهای IPM به دلیل خاصیت مغناطیسی خود، توانایی تولید گشتاور را با بهره گیری از اجزای گشتاور مغناطیسی و رلوکتانسی موتور دارند.

چرا باید یک موتور IPM را به جای SPM انتخاب کنید؟

1. گشتاور بالا با استفاده از گشتاور رلوکتانس علاوه بر گشتاور مغناطیسی به دست می آید.

2-موتورهای IPM در مقایسه با موتورهای الکتریکی معمولی تا 30 درصد انرژی کمتری مصرف می کنند.

3. ایمنی مکانیکی بهبود یافته است زیرا برخلاف SPM، آهنربا به دلیل نیروی گریز از مرکز جدا نمی شود.

4. می تواند با کنترل دو نوع گشتاور با استفاده از کنترل برداری به چرخش موتور با سرعت بالا پاسخ دهد.

موتورهای آهنربای دائم بدون جاروبک (PM) با منبع تغذیه AC کار می کنند، بنابراین اغلب به عنوان موتورهای PMAC شناخته می شوند.استفاده از آهنرباهای دائمی نیاز به هادی ها (میله های روتور) را از بین می برد بنابراین تلفات روتور حذف می شود.این طراحی ترکیب راندمان بالا، سرعت کم و گشتاور بالا را در یک بسته امکان پذیر می کند.برای موتورهای کوچک، راندمان موتور PM ممکن است 10 تا 15 درصد بیشتر از موتورهای قدیمی با راندمان استاندارد در همان نقطه بار باشد.این افزایش بهره وری در کل محدوده بارهای معمولی موتور حفظ می شود.

آیا موتور آهنربای دائمی مغناطیسی زدایی می شود؟

این امکان وجود دارد که یک موتور آهنربای دائمی مغناطیسی زدایی شود، اما به طور کلی در شرایط عملیاتی عادی بعید است.آهنرباهای دائمی از موادی مانند نئودیمیم، ساماریم کبالت یا فریت ساخته می شوند که در برابر مغناطیس زدایی بسیار مقاوم هستند.این مواد به طور خاص انتخاب می شوند زیرا دارای وادارندگی مغناطیسی بالایی هستند، به این معنی که آنها قادر به مقاومت در برابر نیروهای مغناطیس زدایی هستند.

با این حال، شرایطی وجود دارد که می تواند منجر به مغناطیس زدایی آهنرباهای دائمی در موتور شود.به عنوان مثال، اگر موتور در معرض دماهای بسیار بالا، بالاتر از حداکثر دمای کاری مشخص شده توسط سازنده قرار گیرد، آهنرباهای دائمی می توانند در طول زمان قدرت مغناطیسی خود را از دست بدهند.علاوه بر این، قرار گرفتن در معرض یک میدان مغناطیسی خارجی قوی یا شوک مکانیکی نیز می تواند به طور بالقوه آهنرباها را مغناطیسی کند.

برای جلوگیری از مغناطیس زدایی آهنرباهای دائمی در یک موتور، مهم است که موتور را در محدوده دمایی مشخص شده خود کار کنید و از قرار گرفتن آن در معرض میدان های مغناطیسی قوی یا شوک های مکانیکی خودداری کنید.علاوه بر این، برخی از تولیدکنندگان ممکن است از روش هایی مانند عملیات حرارتی یا مغناطیس کردن در جهت خاصی برای افزایش مقاومت آهنرباها در برابر مغناطیس زدایی استفاده کنند.

به دلیل نیاز به درایو یا کنترلر، موتورهای PMAC با سرعت متغیر بسیار بیشتر از موتورهای القایی Premium Efficiency با سرعت ثابت قیمت دارند.موتورهای PM دارای قابلیت سرعت متغیر هستند، با این حال، جایگزین‌های معادل یک درایو فرکانس متغیر مدوله‌شده با پهنای پالس الکترونیکی (VFD) که یک موتور جدید اینورتر با راندمان برتر را کنترل می‌کند، جایگزین می‌شوند.هنگام جایگزینی موتورهای با سرعت ثابت در کاربردهای جریان متغیر، صرفه جویی در انرژی به دلیل قابلیت سرعت متغیر موتور PMAC به میزان زیادی از صرفه جویی به دلیل افزایش راندمان خود موتور بیشتر خواهد شد.موتورهای آهنربای دائم راندمان بهبود یافته را در کل محدوده عملیاتی خود ارائه می دهند و استانداردهای بازده کمیسیون بین المللی الکتروتکنیکی (IEC) IE4 را برآورده می کنند یا از آنها فراتر می روند.

ENNENG به ارائه موتورها و راه‌حل‌های آهنربای دائم پایدار و کم‌انرژی به مشتریان اختصاص دارد که نه تنها در مقادیر زیادی انرژی و هزینه برای مشتریان خود صرفه‌جویی می‌کند، بلکه به صرفه‌جویی در مصرف انرژی و کاهش انتشار گازهای گلخانه‌ای کمک می‌کند.
