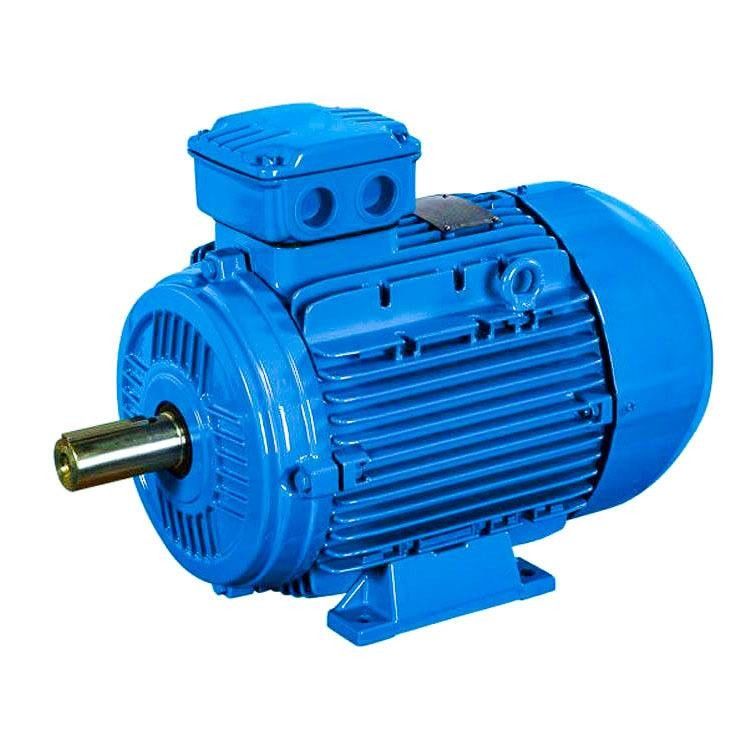

4 قطبی IP68 380v موتور آهنربایی نئودیمیوم با سرعت متغیر برای فن

موتور سنکرون آهنربای دائم دارای ویژگی های زیر است:

• راندمان نامی 2 تا 5 درصد بیشتر از موتورهای آسنکرون معمولی است.
• راندمان با افزایش بار به سرعت افزایش می یابد.هنگامی که بار در محدوده 25٪ تا 120٪ تغییر می کند، راندمان بالایی را حفظ می کند.محدوده عملکرد با راندمان بالا بسیار بالاتر از موتورهای ناهمزمان معمولی است.بار سبک، بار متغیر و بار کامل همگی اثرات قابل توجهی در صرفه جویی در انرژی دارند.
• فاکتورهای توان تا 0.95 و بالاتر، بدون نیاز به جبران واکنشی.
• ضریب قدرت تا حد زیادی بهبود یافته است.در مقایسه با موتورهای آسنکرون، جریان در حال اجرا بیش از 10٪ کاهش می یابد.با توجه به کاهش در جریان عملیاتی و تلفات سیستم، اثرات صرفه جویی در انرژی در حدود 1٪ قابل دستیابی است.
• افزایش دمای پایین، چگالی توان بالا: 20K کمتر از افزایش دمای موتور ناهمزمان سه فاز، افزایش دمای طراحی یکسان است و می توان آن را به حجم کمتری تبدیل کرد و در مواد موثرتر صرفه جویی کرد.
• گشتاور شروع بالا و ظرفیت اضافه بار بالا: با توجه به الزامات، می توان آن را با گشتاور راه اندازی بالا (3-5 بار) و ظرفیت اضافه بار بالا طراحی کرد.
• از سیستم کنترل سرعت فرکانس متغیر استفاده شده است که در پاسخ دینامیکی بهتر و بهتر از موتورهای آسنکرون است.
• ابعاد نصب مشابه موتورهای آسنکرون است که در حال حاضر به طور گسترده استفاده می شود و طراحی و انتخاب بسیار راحت است.
• با توجه به افزایش ضریب توان، توان بصری ترانسفورماتور سیستم منبع تغذیه بسیار کاهش می یابد که باعث بهبود ظرفیت منبع تغذیه ترانسفورماتور می شود و همچنین می تواند هزینه کابل سیستم را تا حد زیادی کاهش دهد (پروژه جدید).
• هنگامی که پروژه جدید ساخته می شود، تمام سیستم های درایو از موتورهای سنکرون آهنربای دائمی استفاده می کنند، سرمایه گذاری پروژه اساساً مانند استفاده از موتورهای ناهمزمان است و پروژه می تواند پس از راه اندازی پروژه به مزایای صرفه جویی در انرژی ادامه دهد.

در بخش عمومی صنعتی، جایگزینی موتورهای آسنکرون با راندمان بالا ولتاژ پایین (380/660/1140 ولت)، سیستم بین 5 تا 30 درصد انرژی صرفه جویی می کند و موتورهای آسنکرون با راندمان بالا ولتاژ بالا (6 کیلو ولت / 10 کیلوولت). سیستم از 2% تا 10% صرفه جویی می کند.

چرا موتورهای ac مغناطیس دائمی را انتخاب کنید؟

1. راندمان بالاتر: موتورهای آهنربای دائم راندمان بالاتری نسبت به موتورهای سنتی دارند زیرا به دلیل عدم وجود جریان در سیم پیچ های روتور تلفات کمتری دارند.

2. چگالی توان بهتر: موتورهای آهنربای دائم چگالی توان بالاتری نسبت به موتورهای سنتی دارند زیرا می توانند میدان مغناطیسی قوی تری با مقدار کمتری از مواد ایجاد کنند.

3. اندازه و وزن کوچکتر: به دلیل چگالی توان بالاتر، موتورهای آهنربای دائمی را می توان به گونه ای طراحی کرد که کوچکتر و سبکتر از موتورهای سنتی باشند، که آنها را برای کاربردهایی که فضا و وزن آنها نگران کننده است ایده آل می کند.

4. تعمیر و نگهداری کمتر: موتورهای آهنربای دائم قطعات متحرک کمتری نسبت به موتورهای سنتی دارند، به این معنی که نیاز به تعمیر و نگهداری کمتری دارند و طول عمر بیشتری دارند.

5. کنترل بهتر: موتورهای آهنربای دائم کنترل بهتری دارند زیرا می توانند سریعتر به تغییرات بار و سرعت پاسخ دهند و برای کاربردهایی که نیاز به کنترل دقیق دارند مناسب می شوند.

یک موتور آهنربای دائم (همچنین PM نامیده می شود) را می توان به دو دسته اصلی تقسیم کرد: آهنربا دائمی داخلی (IPM) و آهنربا دائمی سطحی (SPM).هر دو نوع شار مغناطیسی توسط آهنرباهای دائمی متصل به روتور یا داخل آن ایجاد می کنند.

SPM

آهنربای دائمی سطحی

نوعی موتور که در آن آهنرباهای دائمی به محیط روتور متصل می شوند.

موتورهای SPM دارای آهنرباهایی هستند که به سطح بیرونی روتور چسبانده شده اند، استحکام مکانیکی آنها بسیار ضعیف تر از IPM است.قدرت مکانیکی ضعیف، حداکثر سرعت مکانیکی مطمئن موتور را محدود می کند.علاوه بر این، این موتورها برجستگی مغناطیسی بسیار محدودی (Ld ≈ Lq) از خود نشان می دهند.مقادیر اندوکتانس اندازه گیری شده در پایانه های روتور بدون توجه به موقعیت روتور سازگار است.به دلیل نسبت برجستگی تقریباً یکسانی، طراحی موتورهای SPM به طور قابل توجهی، اگر نه به طور کامل، برای تولید گشتاور به جزء گشتاور مغناطیسی متکی هستند.

IPM

مگنت دائمی داخلی

نوعی از موتور که دارای روتور تعبیه شده با آهنرباهای دائمی است IPM نامیده می شود.

موتورهای IPM دارای یک آهنربای دائمی هستند که در خود روتور تعبیه شده است.بر خلاف همتایان SPM خود، محل آهنرباهای دائمی باعث می شود که موتورهای IPM از نظر مکانیکی بسیار سالم و مناسب برای کار در سرعت های بسیار بالا باشند.این موتورها همچنین با نسبت برجستگی مغناطیسی نسبتاً بالا (Lq > Ld) تعریف می شوند.موتورهای IPM به دلیل خاصیت مغناطیسی خود، توانایی تولید گشتاور را با بهره گیری از اجزای گشتاور مغناطیسی و رلوکتانسی موتور دارند.

چرا باید یک موتور IPM را به جای SPM انتخاب کنید؟

1. گشتاور بالا با استفاده از گشتاور رلوکتانس علاوه بر گشتاور مغناطیسی به دست می آید.

2-موتورهای IPM در مقایسه با موتورهای الکتریکی معمولی تا 30 درصد انرژی کمتری مصرف می کنند.

3. ایمنی مکانیکی بهبود یافته است زیرا برخلاف SPM، آهنربا به دلیل نیروی گریز از مرکز جدا نمی شود.

4. می تواند با کنترل دو نوع گشتاور با استفاده از کنترل برداری به چرخش موتور با سرعت بالا پاسخ دهد.

موتورهای آهنربای دائم بدون جاروبک (PM) با منبع تغذیه AC کار می کنند، بنابراین اغلب به عنوان موتورهای PMAC شناخته می شوند.استفاده از آهنرباهای دائمی نیاز به هادی ها (میله های روتور) را از بین می برد بنابراین تلفات روتور حذف می شود.این طراحی ترکیب راندمان بالا، سرعت کم و گشتاور بالا را در یک بسته امکان پذیر می کند.برای اندازه موتورهای کوچک، راندمان موتور PM ممکن است 10 تا 15 درصد بیشتر از موتورهای قدیمی با راندمان استاندارد در همان نقطه بار باشد.این افزایش بهره وری در کل محدوده بارهای معمولی موتور حفظ می شود.

به دلیل نیاز به درایو یا کنترلر، موتورهای PMAC با سرعت متغیر بسیار بیشتر از موتورهای القایی Premium Efficiency با سرعت ثابت قیمت دارند.موتورهای PM دارای قابلیت سرعت متغیر هستند، با این حال، جایگزین‌های معادل یک درایو فرکانس متغیر مدوله‌شده با پهنای پالس الکترونیکی (VFD) که یک موتور جدید اینورتر با راندمان برتر را کنترل می‌کند، جایگزین می‌شوند.هنگام جایگزینی موتورهای با سرعت ثابت در کاربردهای جریان متغیر، صرفه جویی در انرژی به دلیل قابلیت سرعت متغیر موتور PMAC به میزان زیادی از صرفه جویی به دلیل افزایش راندمان خود موتور بیشتر خواهد شد.موتورهای آهنربای دائم راندمان بهبود یافته را در کل محدوده عملیاتی خود ارائه می دهند و استانداردهای بازده کمیسیون بین المللی الکتروتکنیکی (IEC) IE4 را برآورده می کنند یا از آنها فراتر می روند.

روند توسعه موتورهای آهنربای دائم خاکی کمیاب:

موتورهای آهنربای دائمی خاکی کمیاب به سمت قدرت بالا (سرعت بالا، گشتاور بالا)، عملکرد بالا و کوچک سازی در حال توسعه هستند و دائماً در حال گسترش انواع موتورهای جدید و زمینه های کاربردی هستند و چشم انداز کاربرد بسیار خوش بینانه است.برای رفع نیازها، فرآیند طراحی و ساخت موتورهای آهنربای دائمی خاکی کمیاب هنوز نیاز به نوآوری مداوم دارد، ساختار الکترومغناطیسی پیچیده تر، ساختار محاسبه دقیق تر، و فرآیند ساخت پیشرفته تر خواهد بود. مناسب.

کاربرد موتور آهنربای دائم خاکی کمیاب:

با توجه به برتری موتورهای آهنربای دائم خاکی کمیاب، کاربرد آنها روز به روز گسترده تر می شود.زمینه های کاربردی اصلی به شرح زیر است:

روی راندمان بالا و صرفه جویی در انرژی موتورهای آهنربای دائم خاکی کمیاب تمرکز کنید.اشیاء کاربردی اصلی مصرف کنندگان انرژی بزرگ هستند، مانند موتورهای سنکرون آهنربای دائم خاکی کمیاب برای صنایع نساجی و الیاف شیمیایی، موتورهای سنکرون آهنربای دائمی خاکی کمیاب برای ماشین آلات معدنی و حمل و نقل مختلف مورد استفاده در میادین نفتی و معادن زغال سنگ، و مغناطیس دائمی خاکی کمیاب همزمان. موتورهایی برای راه اندازی پمپ ها و فن های مختلف.
