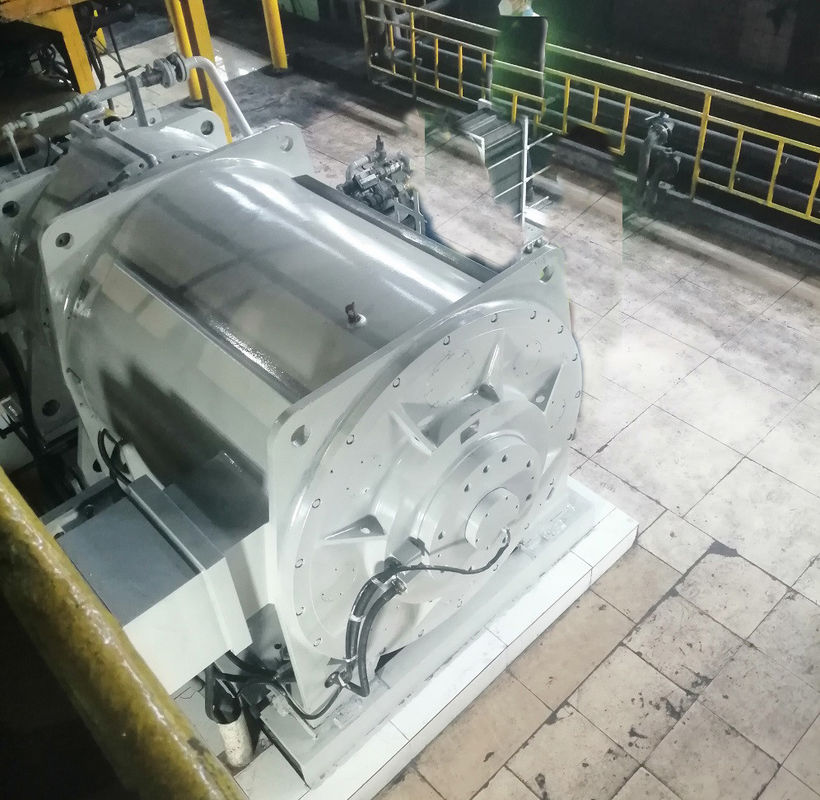

موتور مغناطیس نئودیمیوم 2500kW 360rpm 72hz 10kv برای مخلوط کننده داخلی

موتور هم زمان مغناطیس دائمی دارای ویژگی های زیر است:

• بهره وری نامی 2 تا 5 درصد بالاتر از موتورهای معمولی آسنکرون است.
• بهره وری با افزایش بار به سرعت افزایش می یابد. هنگامی که بار در محدوده 25٪ تا 120٪ تغییر می کند، بهره وری بالایی را حفظ می کند.محدوده کار با کارایی بالا بسیار بالاتر از موتورهای معمولی آسنکرون استبار سبک، بار متغیر و بار کامل همگی اثرات قابل توجهی در صرفه جویی در انرژی دارند.
• فاکتورهای قدرت تا 0.95 و بالاتر، بدون نیاز به جبران واکنش؛
• فاکتور قدرت به شدت بهبود یافته است. در مقایسه با موتورهای غیرمستقیم، جریان در حال اجرا بیش از 10٪ کاهش یافته است.تاثیرات صرفه جویی در انرژی حدود 1٪ به دست می آید.
• افزایش دمای پایین، تراکم قدرت بالا: 20K پایین تر از افزایش دمای موتور سه فاز ناهماهنگ، افزایش دمای طراحی یکسان است و می تواند به حجم کوچکتر تبدیل شود،صرفه جویی در مواد موثر;
• چرخش شروع بالا و ظرفیت بیش از حد بالا: با توجه به الزامات، می تواند با چرخش شروع بالا (3-5 برابر) و ظرفیت بیش از حد بالا طراحی شود.
• از سیستم کنترل سرعت فرکانس متغیر استفاده می شود که در پاسخ پویا و بهتر از موتورهای غیرمستقیم است.
• ابعاد نصب مشابه موتورهای غیرمستقیم است که در حال حاضر به طور گسترده مورد استفاده قرار می گیرند و طراحی و انتخاب بسیار راحت است.
• با توجه به افزایش فاکتور قدرت، قدرت دید ترانسفورماتور سیستم تغذیه به شدت کاهش می یابد، که ظرفیت تغذیه ترانسفورماتور را بهبود می بخشد.و همچنین می تواند به طور قابل توجهی هزینه کابل سیستم را کاهش دهد (پروژه جدید);
• هنگامی که پروژه جدید ساخته می شود، تمام سیستم های محرک از موتورهای هم زمان مغناطیس دائمی استفاده می کنند، سرمایه گذاری پروژه اساساً مشابه استفاده از موتورهای غیرمستقیم است.و این پروژه می تواند پس از راه اندازی پروژه به مزایای صرفه جویی در انرژی ادامه دهد.;

در بخش صنعتی عمومی، جایگزینی موتورهای آسنکرون با ولتاژ پایین (۳۸۰/۶۶۰/۱۱۴۰ ولت) با کارایی بالا، سیستم ۵ تا ۳۰ درصد انرژی را صرفه جویی می کند.و موتورهای آسنکرون بالا ولتاژ ((6kV/10kV) با کارایی بالا، سیستم 2 تا 10 درصد صرفه جویی می کند.

چرا موتورهای AC مغناطیس دائمی را انتخاب می کنید؟

1بهره وری بالاتر: موتورهای مغناطیس دائمی نسبت به موتورهای سنتی بهره وری بیشتری دارند زیرا از دست دادن کمتری به دلیل عدم وجود جریان در پیچ و تاب روتور دارند.

2چگالی قدرت بهتر: موتورهای مغناطیس دائمی دارای چگالی قدرت بالاتر از موتورهای سنتی هستند زیرا می توانند یک میدان مغناطیسی قوی تر را با مقدار کمتری از مواد تولید کنند.

3اندازه و وزن کوچکتر: به دلیل تراکم قدرت بالاتر، موتورهای مغناطیس دائمی می توانند کوچکتر و سبک تر از موتورهای سنتی طراحی شوند.که باعث می شود آنها را برای برنامه های کاربردی که در آن فضا و وزن یک نگرانی باشد، ایده آل کند..

4نگهداری کمتر: موتورهای مغناطیس دائمی دارای قطعات متحرک کمتری نسبت به موتورهای سنتی هستند، به این معنی که نیاز به نگهداری کمتری دارند و عمر طولانی تری دارند.

5کنترل بهتر: موتورهای مغناطیس دائمی کنترل بهتری دارند زیرا می توانند سریعتر به تغییرات بار و سرعت پاسخ دهند و آنها را برای کاربردهایی که نیاز به کنترل دقیق دارند مناسب می کنند.

یک موتور آهنربای دائمی (همچنین به نام PM) را می توان به دو دسته اصلی تقسیم کرد: آهنربای دائمی داخلی (IPM) و آهنربای دائمی سطحی (SPM).هر دو نوع تولید جریان مغناطیسی توسط آهنرباهای دائمی قرار داده شده به یا در داخل روتور.

SPM

مغناطیس دائمی سطح

یک نوع موتور که در آن آهنرباهای دائمی به دور روتور متصل می شوند.

موتورهای SPM آهنرباها را در خارج از سطح روتور قرار داده اند، قدرت مکانیکی آنها بسیار ضعیف تر از موتورهای IPM است.قدرت مکانیکی ضعیف، حداکثر سرعت مکانیکی ایمن موتور را محدود می کند.علاوه بر این، این موتورها نمایی مغناطیسی بسیار محدود (Ld ≈ Lq) را نشان می دهند. مقادیر تحرک اندازه گیری شده در پایانه های روتر صرف نظر از موقعیت روتر سازگار است.به خاطر نسبت نمایی نزدیک به واحد، طرح های موتور SPM به طور قابل توجهی، اگر نه به طور کامل، بر روی قطعات چرخش مغناطیسی برای تولید چرخش متکی تکیه می کنند.

IPM

مغناطيس دائم داخلي

یک نوع موتور که دارای یک روتور با آهنرباهای دائمی است IPM نامیده می شود.

موتورهای IPM دارای یک آهنربا دائمی در خود روتور هستند. بر خلاف همتایان SPM خود، محل مغناطیس های دائمی باعث می شود موتورهای IPM بسیار مکانیکی باشند.و برای کار در سرعت های بسیار بالا مناسب استاین موتورها همچنین با نسبت نسبتا بالا از نمایی مغناطیسی خود تعریف می شوند (Lq > Ld).یک موتور IPM توانایی تولید گشتاور را با استفاده از هر دو مولفه مغناطیسی و گشتاور بی میلی موتور دارد..

چرا باید موتور IPM را به جای SPM انتخاب کنید؟

1. تورک بالا با استفاده از تورک مقاومت علاوه بر تورک مغناطیسی به دست می آید.

2موتورهای IPM در مقایسه با موتورهای الکتریکی معمولی تا 30 درصد انرژی کمتری مصرف می کنند.

3ایمنی مکانیکی بهبود می یابد زیرا بر خلاف SPM، آهنربا به دلیل نیروی دور مرکزی جدا نمی شود.

4می تواند به چرخش موتور با سرعت بالا با کنترل دو نوع گشتاور با استفاده از کنترل بردار پاسخ دهد.

موتورهای مقناطیس دائمی بدون برس (PM) با یک منبع برق AC کار می کنند بنابراین اغلب به عنوان موتورهای PMAC شناخته می شوند.استفاده از آهنرباهای دائمی نیاز به هادی ها (بار های روتور) را از بین می برد بنابراین از دست دادن روتور از بین می روداین طراحی امکان ترکیب کارایی بالا، سرعت پایین و گشتاور بالا را در یک بسته واحد فراهم می کند. برای موتورهای کوچک، کارایی موتور PM ممکن است 10 تا 15 درصد بیشتر از موتورهای قدیمی باشد.موتورهای با کارایی استاندارد در همان نقطه باراین افزایش بهره وری در کل محدوده بار های معمولی موتور اعمال می شود.

به دلیل نیاز به یک درایو یا کنترل کننده ، موتورهای PMAC با سرعت متغیر بسیار گران تر از موتورهای induktor Premium Efficiency با سرعت ثابت هستند.همچنین جایگزین های معادل برای یک درایو فرکانس متغیر الکتریکی با عرض نبض (VFD) کنترل یک موتور جدید Premium Efficiency inverter dutyدر هنگام تعویض موتورهای سرعتی ثابت در کاربردهای جریان متغیر،صرفه جویی در انرژی به دلیل قابلیت سرعت متغیر موتور PMAC به شدت از صرفه جویی در اثر افزایش بهره وری خود موتور بیشتر خواهد بود.موتورهای مغناطیس دائمی باعث افزایش کارایی در کل محدوده عملیاتی خود می شوند و با استانداردهای کارایی IE4 کمیسیون بین المللی الکتروتکنیک (IEC) مطابقت دارند یا از آنها فراتر می روند.

روند توسعه موتورهای آهنربای دائمی زمین های نادر:

موتورهای آهنربای دائمی زمین های نادر در حال توسعه به سمت قدرت بالا (سرعت بالا، گشتاور بالا) ، قابلیت های بالا و کوچک سازی هستند.و به طور مداوم در حال گسترش انواع جدید موتور و زمینه های کاربردی هستند، و چشم انداز کاربرد بسیار خوش بینانه است. برای پاسخگویی به نیازهای، طراحی و فرآیند تولید موتورهای آهنربای دائمی زمین های نادر هنوز نیاز به نوآوری مداوم دارد.ساختار الکترومغناطیسی پیچیده تر خواهد بود، ساختار محاسبه دقیق تر خواهد بود و فرآیند تولید پیشرفته تر و قابل استفاده تر خواهد بود.

کاربرد موتور آهنربا دائمی زمین های نادر:

با توجه به برتری موتورهای آهنربا دائمی زمین های نادر، کاربرد آنها به طور فزاینده ای گسترده تر می شود. زمینه های اصلی کاربرد عبارتند از:

تمرکز بر بهره وری بالا و صرفه جویی در انرژی موتورهای آهنربای دائمی زمین های نادرمانند مغناطیس دائمی زمین های نادر موتورهای هم زمان برای صنایع نساجی و فیبر شیمیایی، موتورهای هم زمان آهنربای دائمی زمین های نادر برای انواع ماشین آلات معدن و حمل و نقل مورد استفاده در میدان های نفتی و معادن زغال سنگو مغناطیس دائمی زمین های نادر موتورهای هم زمان برای حرکت پمپ ها و فن های مختلف.
