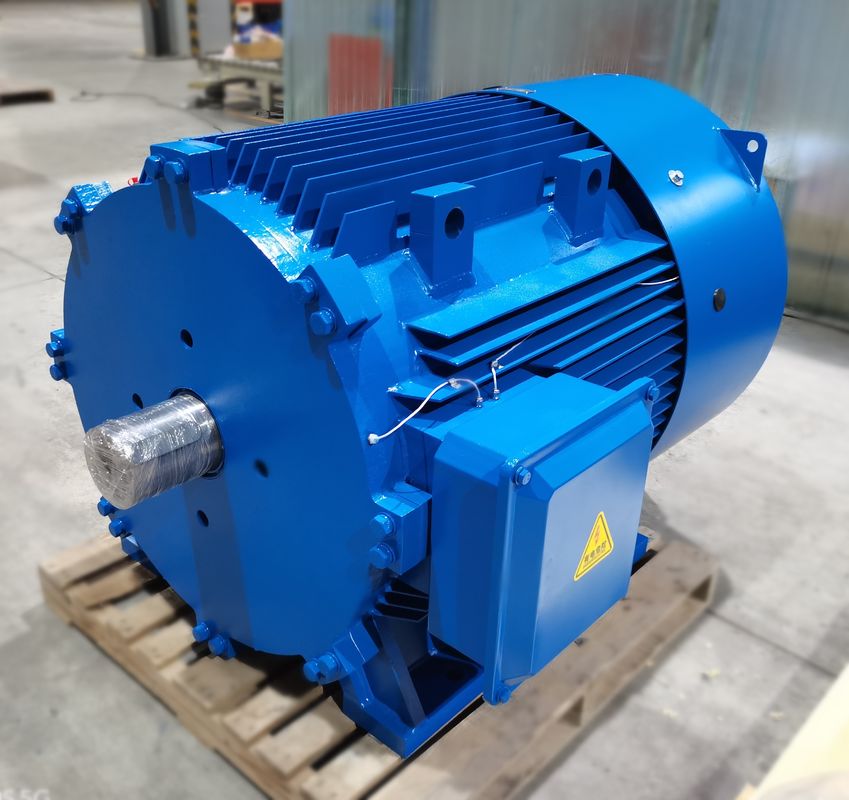

IP65 تولید کننده موتورهای صرفه جویی در مصرف انرژی با آهنربا دائمی با آب خنک کننده

ویژگی تعیین کننده PMACM ها - آهنرباهای دائمی در روتور آنها - توسط میدان مغناطیسی دوار (RMF) سیم پیچ های استاتور عمل می کنند و به سمت حرکت چرخشی دفع می شوند.این یک انحراف از روتورهای دیگر است که در آن نیروی مغناطیسی باید در محفظه روتور القا یا ایجاد شود و به جریان بیشتری نیاز دارد.این بدان معنی است که PMACM ها عموماً کارآمدتر از موتورهای القایی هستند، زیرا میدان مغناطیسی روتور دائمی است و برای تولید آن نیازی به منبع انرژی ندارد.این همچنین به این معنی است که آنها برای کار کردن به یک درایو فرکانس متغیر (VFD یا درایو PM) نیاز دارند، که یک سیستم کنترلی است که گشتاور تولید شده توسط این موتورها را صاف می کند.با روشن و خاموش کردن جریان به سیم پیچ های استاتور در مراحل خاصی از چرخش روتور، درایو PM به طور همزمان گشتاور و جریان را کنترل می کند و از این داده ها برای محاسبه موقعیت روتور و در نتیجه سرعت خروجی شفت استفاده می کند.آنها ماشین های سنکرون هستند، زیرا سرعت چرخش آنها با سرعت RMF مطابقت دارد.این ماشین‌ها نسبتاً جدید هستند و هنوز در حال بهینه‌سازی هستند، بنابراین عملکرد خاص هر PMACM در حال حاضر اساساً برای هر طراحی منحصر به فرد است.

چرا موتورهای ac مغناطیس دائمی را انتخاب کنید؟

موتورهای مغناطیس دائم AC (PMAC) مزایای متعددی نسبت به انواع دیگر موتورها دارند، از جمله:

راندمان بالا: موتورهای PMAC به دلیل عدم تلفات مس روتور و کاهش تلفات سیم پیچ بسیار کارآمد هستند.آنها می توانند بازدهی تا 97٪ را به دست آورند و در نتیجه صرفه جویی قابل توجهی در مصرف انرژی داشته باشند.

چگالی توان بالا: موتورهای PMAC دارای چگالی توان بالاتری در مقایسه با سایر انواع موتور هستند، به این معنی که می توانند در هر واحد اندازه و وزن، توان بیشتری تولید کنند.این باعث می شود آنها برای برنامه هایی که فضا محدود است ایده آل باشند.

تراکم گشتاور بالا: موتورهای PMAC دارای چگالی گشتاور بالایی هستند، به این معنی که می توانند گشتاور بیشتری در واحد اندازه و وزن تولید کنند.این آنها را برای کاربردهایی که گشتاور بالا مورد نیاز است ایده آل می کند.

تعمیر و نگهداری کاهش یافته: از آنجایی که موتورهای PMAC فاقد برس هستند، نسبت به انواع دیگر موتورها به نگهداری کمتری نیاز دارند و طول عمر بیشتری دارند.

کنترل بهبودیافته: موتورهای PMAC کنترل سرعت و گشتاور بهتری در مقایسه با انواع دیگر موتورها دارند و برای کاربردهایی که کنترل دقیق مورد نیاز است، ایده آل هستند.

دوستدار محیط زیست: موتورهای PMAC نسبت به انواع موتورهای دیگر دوستدار محیط زیست هستند زیرا در آنها از فلزات خاکی کمیاب استفاده می شود که بازیافت آنها راحت تر است و زباله کمتری در مقایسه با سایر انواع موتور تولید می کند.

به طور کلی، مزایای موتورهای PMAC آنها را به گزینه ای عالی برای طیف گسترده ای از کاربردها، از جمله وسایل نقلیه الکتریکی، ماشین آلات صنعتی و سیستم های انرژی تجدید پذیر تبدیل می کند.

موتورهای مغناطیس دائم AC (PMAC) طیف وسیعی از کاربردها از جمله:

ماشین آلات صنعتی: موتورهای PMAC در انواع کاربردهای ماشین آلات صنعتی مانند پمپ ها، کمپرسورها، فن ها و ماشین ابزار استفاده می شوند.آنها راندمان بالا، چگالی توان بالا و کنترل دقیق را ارائه می دهند که آنها را برای این کاربردها ایده آل می کند.

رباتیک: موتورهای PMAC در کاربردهای روباتیک و اتوماسیون مورد استفاده قرار می گیرند، جایی که تراکم گشتاور بالا، کنترل دقیق و راندمان بالا را ارائه می دهند.آنها اغلب در بازوهای رباتیک، گیره ها و سایر سیستم های کنترل حرکت استفاده می شوند.

سیستم‌های HVAC: موتورهای PMAC در سیستم‌های گرمایش، تهویه و تهویه مطبوع (HVAC) استفاده می‌شوند، جایی که راندمان بالا، کنترل دقیق و سطح صدای کم را ارائه می‌دهند.آنها اغلب در فن ها و پمپ های این سیستم ها استفاده می شوند.

سیستم‌های انرژی تجدیدپذیر: موتورهای PMAC در سیستم‌های انرژی تجدیدپذیر مانند توربین‌های بادی و ردیاب‌های خورشیدی مورد استفاده قرار می‌گیرند، جایی که راندمان بالا، چگالی توان بالا و کنترل دقیق را ارائه می‌دهند.آنها اغلب در ژنراتورها و سیستم های ردیابی در این سیستم ها استفاده می شوند.

تجهیزات پزشکی: موتورهای PMAC در تجهیزات پزشکی مانند دستگاه‌های MRI استفاده می‌شوند، جایی که تراکم گشتاور بالا، کنترل دقیق و سطح صدای کم را ارائه می‌دهند.آنها اغلب در موتورهایی که قطعات متحرک در این ماشین ها را به حرکت در می آورند استفاده می شوند.

SPM در مقابل IPM

موتورهای PM را می توان به دو دسته اصلی تقسیم کرد: موتورهای آهنربای دائم سطحی (SPM) و موتورهای آهنربای دائم داخلی (IPM).هیچ یک از انواع طراحی موتور شامل میله های روتور نیستند.هر دو نوع شار مغناطیسی توسط آهنرباهای دائمی متصل به روتور یا داخل آن ایجاد می کنند.

موتورهای SPM دارای آهنرباهایی هستند که به قسمت بیرونی سطح روتور چسبانده شده اند.به دلیل این نصب مکانیکی، استحکام مکانیکی آنها ضعیف تر از موتورهای IPM است.قدرت مکانیکی ضعیف، حداکثر سرعت مکانیکی مطمئن موتور را محدود می کند.علاوه بر این، این موتورها برجستگی مغناطیسی بسیار محدودی (Ld ≈ Lq) از خود نشان می دهند.

مقادیر اندوکتانس اندازه گیری شده در پایانه های روتور بدون توجه به موقعیت روتور سازگار است.به دلیل نسبت برجستگی تقریباً یکسانی، طراحی موتورهای SPM به طور قابل توجهی، اگر نه به طور کامل، برای تولید گشتاور به جزء گشتاور مغناطیسی متکی هستند.

موتورهای IPM دارای یک آهنربای دائمی هستند که در خود روتور تعبیه شده است.بر خلاف همتایان SPM خود، محل آهنرباهای دائمی باعث می شود که موتورهای IPM از نظر مکانیکی بسیار سالم و مناسب برای کار در سرعت های بسیار بالا باشند.این موتورها همچنین با نسبت برجستگی مغناطیسی نسبتاً بالای آنها (Lq > Ld) تعریف می شوند.موتورهای IPM به دلیل خاصیت مغناطیسی خود، توانایی تولید گشتاور را با بهره گیری از اجزای گشتاور مغناطیسی و رلوکتانسی موتور دارند.

خود حسگر در مقابل عملیات حلقه بسته

پیشرفت‌های اخیر در فن‌آوری درایو به درایوهای ac استاندارد اجازه می‌دهد تا موقعیت آهنربای موتور را "خود تشخیص دهند" و ردیابی کنند.یک سیستم حلقه بسته معمولاً از کانال z-pulse برای بهینه سازی عملکرد استفاده می کند.از طریق روال های خاص، درایو با ردیابی کانال های A/B و تصحیح خطاها با کانال z، موقعیت دقیق آهنربای موتور را می داند.دانستن موقعیت دقیق آهنربا باعث تولید گشتاور بهینه و در نتیجه بازدهی بهینه می شود.

تضعیف / تشدید شار موتورهای PM

شار در یک موتور آهنربای دائمی توسط آهنرباها ایجاد می شود.میدان شار مسیر خاصی را دنبال می کند که می تواند تقویت یا مخالفت شود.تقویت یا تشدید میدان شار به موتور اجازه می دهد تا به طور موقت تولید گشتاور را افزایش دهد.مخالفت با میدان شار، میدان مغناطیسی موجود موتور را نفی می کند.کاهش میدان مغناطیسی تولید گشتاور را محدود می کند، اما ولتاژ back-emf را کاهش می دهد.کاهش ولتاژ back-emf ولتاژ را آزاد می کند تا موتور را برای کار در سرعت های خروجی بالاتر سوق دهد.هر دو نوع کار نیاز به جریان موتور اضافی دارند.جهت جریان موتور در سراسر محور d که توسط کنترل کننده موتور ارائه می شود، اثر مورد نظر را تعیین می کند.

مراحل و اقدامات احتیاطی برای نصب موتور سنکرون آهنربای دائم:

1. آماده سازی قبل از نصب

تجهیزات پشتیبانی موتور سنکرون آهنربای دائمی را بررسی کنید: مانند پایه دستگاه، پیچ های پایینی پایه دستگاه، گیربکس و غیره.

اتصالات مکانیکی و الکتریکی موتور سنکرون آهنربای دائم را بررسی کنید تا مطمئن شوید که همه اتصالات و اتصالات مطابق با مشخصات هستند.

حمل و نقل موتور سنکرون آهنربای دائم و تجهیزات پشتیبانی آن را برای آسیب یا تغییر شکل بررسی کنید.

2. موتور سنکرون آهنربای دائم و تجهیزات پشتیبانی آن را نصب کنید

پایه دستگاه را نصب کنید: پایه دستگاه را روی پایه نصب قرار دهید و آن را با پیچ های پایین پایه دستگاه ثابت کنید.مطمئن شوید که پایه صاف و در یک سطح نصب شده است.

گیربکس را نصب کنید: گیربکس را روی پایه ماشین نصب کنید و با پیچ و مهره های همسان بین گیربکس و پایه ماشین آن را ثابت کنید.

موتور سنکرون آهنربای دائمی را نصب کنید: موتور سنکرون آهنربای دائم را روی گیربکس نصب کنید و شفت موتور را با شفت ورودی کاهنده مطابقت دهید.

قطعات کنترل مکانیکی و الکتریکی را نصب کنید: قطعات کنترل مکانیکی و الکتریکی را روی پایه دستگاه نصب کنید و کنترل الکتریکی را از طریق کابل های مربوطه وصل کنید.

3. مسائلی که نیاز به توجه دارند

موقعیت استاندارد نصب موتور سنکرون آهنربای دائمی باید به صورت افقی نصب شود تا اثرات ارتعاش غیر ضروری کاهش یابد.

در مراحل نصب باید به حفاظت موتور توجه کرد تا از آسیب به موتور مانند برخورد و سایش جلوگیری شود.

هنگام نصب گیربکس، باید به تطابق گیربکس و موتور سنکرون آهنربای دائم توجه کرد تا از ثبات سرعت و راندمان انتقال اطمینان حاصل شود.

هنگام نصب قاب و گیربکس با توجه به موقعیت و زاویه نصب موتور سنکرون آهنربای دائم، لازم است الزامات سازنده را به شدت رعایت کنید تا اطمینان حاصل شود که آنها در یک سطح هستند.

در مراحل نصب موتور سنکرون آهنربای دائمی باید به سفت کردن پیچ های اتصال توجه کرد تا در حین کار افتادن یا شل شدن آن ها صورت نگیرد.
